DIAMOND FLOWER INC.
MIO-400AF
|
 DATA BUS:  |
 16-BIT, ISA  | ||
|
 Size:  |
 Three/quarter-length, full-height card  | ||
|
 Hard drive supported:  |
 Two IDE (AT) Interface drives  | ||
|
 Floppy drives supported:  |
 Two 360KB, 720KB, 1.2MB, or 1.44MB drives  | ||
|
 CONNECTIONS  | |
|
 Function  |
 Location  |
|
 25-pin parallel port (LPT1/2/3) - external  |
 CN1  |
|
 15-pin monochrome video port - external  |
 CN2  |
|
 40-pin IDE(AT) Interface connector  |
 CN3  |
|
 34-pin control cable connector - floppy drive  |
 CN4  |
|
 10-pin serial port (COM2/3/4) - internal  |
 CN6  |
|
 10-pin serial port (COM1/2/3) - internal  |
 CN5  |
|
 2-pin connector - Drive active LED  |
 J1  |
|

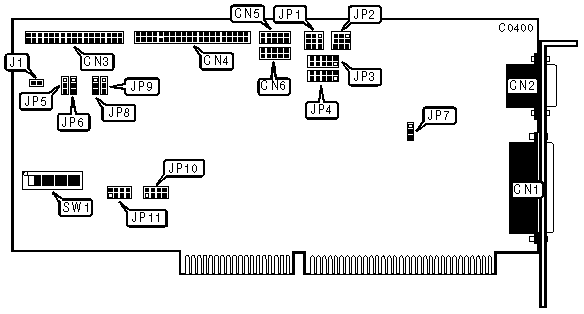

 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Location  |
 Setting  | |
| » |
 IDE low reset signal enabled  |
 JP5  |
 Pins 2 & 3 closed  |
|
 IDE high reset signal enabled  |
 JP5  |
 Pins 1 & 2 closed  | |
| » |
 Bus speed <10MHz enabled  |
 JP6  |
 Pins 2 & 3 closed  |
|
 Bus speed >10MHz enabled  |
 JP6  |
 Pins 1 & 2 closed  | |
| » |
 Parallel port Interrupt Request IRQ 7 enabled  |
 JP7  |
 Pins 2 & 3 closed  |
|
 Parallel port Interrupt Request IRQ 5 enabled  |
 JP7  |
 Pins 1 & 2 closed  | |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Location  |
 Setting  | |
| » |
 Single speed floppy drives supported  |
 JP8  |
 Pins 2 & 3 closed  |
|
 Dual speed floppy drives supported  |
 JP8  |
 Pins 1 & 2 closed  | |
| » |
 Video display port enabled  |
 JP9  |
 Pins 2 & 3 closed  |
|
 Video display port disabled  |
 JP9  |
 Pins 1 & 2 closed  | |
| » |
 Floppy drive enabled  |
 SW1/switch 5  |
 Closed  |
|
 Floppy drive disabled  |
 SW1/switch 5  |
 Open  | |
| » |
 Hard drive enabled  |
 SW1/switch 6  |
 Closed  |
|
 Hard drive disabled  |
 SW1/switch 6  |
 Open  | |
|
 SERIAL PORT NORMAL/FORCED TRUE CONFIGURATION  | ||||
|

  |

  |

  | ||
|
 Port 1 (CN5)  |
 Port 2 (CN6)  |
 JP1  |
 JP2  | |
| » |
 Normal  |
 Normal  |
 Pins 2 & 3, 5 & 6, 8 & 9 closed  |
 Pins 2 & 3, 5 & 6, 8 & 9 closed  |
|
 Forced True  |
 Forced True  |
 Pins 1 & 2, 4 & 5, 7 & 8 closed  |
 Pins 1 & 2, 4 & 5, 7 & 8 closed  | |
|
 SERIAL PORT'S DTE/DCE CONFIGURATION  | |
|
 Serial port 1 (CN5)  |
 Serial port 2 (CN6)  |
|
 Jumper JP3
  |
 Jumper JP4
  |
|
 SERIAL PORT 1 (CN5) INTERRUPT REQUEST  | |||||
|
 IRQ  |
 JP10/jumper 1  |
 JP10/ jumper 2  |
 JP10/ jumper 3  |
 JP10/ jumper 4  | |
|
 2  |
 Closed  |
 Open  |
 Open  |
 Open  | |
| » |
 3  |
 Open  |
 Closed  |
 Open  |
 Open  |
|
 4  |
 Open  |
 Open  |
 Closed  |
 Open  | |
|
 5  |
 Open  |
 Open  |
 Open  |
 Closed  | |
|
 SERIAL PORT 2 (CN6) INTERRUPT REQUEST  | |||||
|
 IRQ  |
 JP11/jumper 1  |
 JP11/ jumper 2  |
 JP11/ jumper 3  |
 JP11/ jumper 4  | |
|
 2  |
 Closed  |
 Open  |
 Open  |
 Open  | |
|
 3  |
 Open  |
 Closed  |
 Open  |
 Open  | |
| » |
 4  |
 Open  |
 Open  |
 Closed  |
 Open  |
|
 5  |
 Open  |
 Open  |
 Open  |
 Closed  | |
|
 SERIAL PORT CONFIGURATION - SW1  | ||||||
|
 CN5  |
 CN6  |
 Switch 1  |
 Switch 2  |
 Switch 7  |
 Switch 8  | |
| » |
 COM1  |
 COM2  |
 On  |
 On  |
 On  |
 On  |
|
 COM1  |
 Disabled  |
 Off  |
 Off  |
 On  |
 Off  | |
|
 Disabled  |
 COM2  |
 N/A  |
 N/A  |
 Off  |
 On  | |
|
 COM2  |
 COM3  |
 Off  |
 On  |
 On  |
 On  | |
|
 COM3  |
 COM4  |
 On  |
 Off  |
 On  |
 On  | |
|
 Disabled  |
 Disabled  |
 N/A  |
 Off  |
 Off  |
 Off  | |
|
 PARALLEL PORT (CN1) CONFIGURATION  | |||
|
 LPT  |
 SW1/switch 3  |
 SW1/switch 4  | |
| » |
 LPT1  |
 Off  |
 On  |
|
 LPT2  |
 On  |
 Off  | |
|
 LPT3  |
 Off  |
 Off  | |
|
 Disabled  |
 On  |
