EVEREX SYSTEMS, INC.
EV-352
|

  | |
|
 Data bus:  |
 16-bit ISA  |
|
 Size:  |
 Three-quarter length, full-height card  |
|
 Hard drive supported:  |
 Two ESDI drives  |
|
 Floppy drives supported:  |
 Two 360KB, 720KB, 1.2MB, or 1.44MB drives  |
|

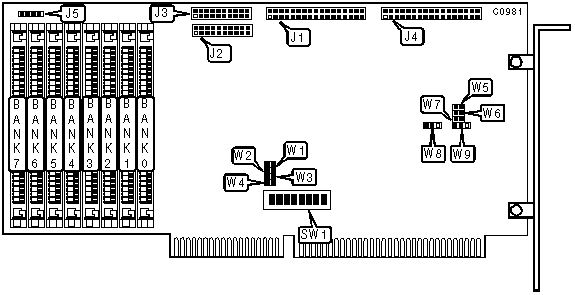

 CONNECTIONS  | |
|
 Function  |
 Location  |
|
 34-pin control cable connector - hard drive  |
 J1  |
|
 20-pin data cable connector - drive 1  |
 J2  |
|
 20-pin data cable connector - drive 2  |
 J3  |
|
 34-pin cable connector - floppy drive  |
 J4  |
|
 4-pin connector - drive active LED  |
 J5  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Location  |
 Setting  | |
| » |
 ESDI interface enabled  |
 W3  |
 Closed  |
|
 ESDI interface disabled  |
 W3  |
 Open  | |
| » |
 Primary address is 1FXh  |
 W4  |
 Open  |
|
 Secondary address is 17Xh  |
 W4  |
 Closed  | |
| » |
 Floppy drive interface enabled  |
 W5  |
 Closed  |
|
 Floppy drive interface disabled  |
 W5  |
 Open  | |
| » |
 Write-back caching enabled  |
 W6  |
 Open  |
|
 Write-back caching disabled  |
 W6  |
 Closed  | |
| » |
 DACK2 enabled  |
 W7  |
 Closed  |
|
 DACK2 disabled  |
 W7  |
 Open  | |
|
 USER CONFIGURABLE SETTINGS (CONTINUED)  | |||
|
 Function  |
 Location  |
 Setting  | |
| » |
 Factory configured - do not alter  |
 W8  |
 Pins 2 & 3 closed  |
| » |
 Floppy I/O address is 3FXh  |
 W9  |
 Pins 2 & 3 closed  |
|
 Floppy I/O address is 37Xh  |
 W9  |
 Pins 1 & 2 closed  | |
|
 BIOS ADDRESS SELECTION  | |||
|
 Address  |
 W1  |
 W2  | |
| » |
 C8000h  |
 Closed  |
 Closed  |
|
 D0000h  |
 Open  |
 Closed  | |
|
 D8000h  |
 Closed  |
 Open  | |
|
 Disabled  |
 Open  |
 Open  | |
|
 HD INTERRUPT SELECTION  | ||||||||
|
 IRQ  |
 SW1/1  |
 SW1/2  |
 SW1/3  |
 SW1/4  |
 SW1/5  |
 SW1/6  |
 SW1/7  |
 SW1/8  |
|
 11  |
 On  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 12  |
 Off  |
 Off  |
 On  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 14  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 On  |
 Off  |
 Off  |
|
 15  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 On  |
|
 Disabled  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 Note: Location of SW/1 on switch SW1 is unidentified.  | ||||||||
|
 DRAM CONFIGURATION  |
|
 Banks 0 -7 accept 1MB x 9 or 1MB x 8 modules. Bank 0 must be filled.  |
