AMERICAN DATA AQUISITION CORPORATION
5508LF REV. 1-USI=1
|
 Card Type  |
 Data Aquisition  |
|
 Chip Set  |
 Unidentified  |
|
 Maximum Onboard Memory  |
 Unidentified  |
|
 I/O Options  |
 Analog input, digital input  |
|
 Hard Drives supported  |
 None  |
|
 Floppy drives supported  |
 None  |
|
 Data Bus  |
 8-bit ISA  |
|
 Card Size  |
 Half length  |
|

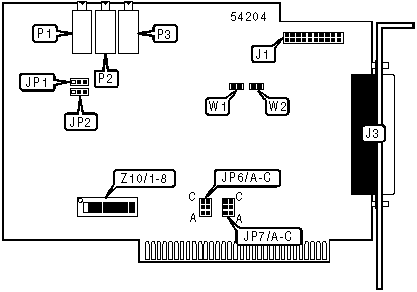

 CONNECTIONS  | |||
|
 Function  |
 Label  |
 Function  |
 Label  |
|
 Header connector to expansion board  |
 J1  |
 A/D converter range selector  |
 P2  |
|
 37-pin analog/digital signals connector  |
 J3  |
 Unipolar offset selector  |
 P3  |
|
 Bipolar offset selector  |
 P1  | ||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
| » |
 Factory configured - do not alter  |
 Z10/7  |
 Off  |
|
 GAIN SELECTION  | |||
|
 Function  |
 W1  |
 W2  | |
| » |
 Programmable gain options: x1, x2, x5, x10  |
 Open  |
 Open  |
|
 Programmable gain options: x1, x2, x4, x8  |
 Closed  |
 Closed  | |
|
 DMA CHANNEL SELECTION  | |||||||
|
 Channel  |
 JP6/A  |
 JP6/B  |
 JP6/C  |
 JP7/A  |
 JP7/B  |
 JP7/C  | |
| » |
 Disabled  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 1  |
 Closed  |
 Open  |
 Open  |
 Closed  |
 Open  |
 Open  | |
|
 2  |
 Open  |
 Closed  |
 Open  |
 Open  |
 Closed  |
 Open  | |
|
 3  |
 Open  |
 Open  |
 Closed  |
 Open  |
 Open  |
 Closed  | |
|
 A/D RANGE SELECTION  | |||||
|
 Polarity  |
 Voltage  |
 JP1  |
 JP2  |
 Z10/8  | |
| » |
 Bipolar  |
 + 10V |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
 On  |
|
 Bipolar  |
 + 5V |
 Pins 2 & 3 closed  |
 Pins 1 & 2 closed  |
 On  | |
|
 Unipolar  |
 +0-10V  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
 Off  | |
|
 BASE I/O ADDRESS SELECTION  | |||||||
|
 Setting  |
 Z10/1  |
 Z10/2  |
 Z10/3  |
 Z10/4  |
 Z10/5  |
 Z10/6  | |
|
 000h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  | |
|
 010h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  | |
|
 020h  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  | |
|
 030h  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 On  | |
|
 040h  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
 Off  | |
| » |
 120h  |
 Off  |
 On  |
 Off  |
 Off  |
 On  |
 Off  |
|
 3B0h  |
 On  |
 On  |
 On  |
 Off  |
 On  |
 On  | |
|
 3C0h  |
 On  |
 On  |
 On  |
 On  |
 Off  |
 Off  | |
|
 3D0h  |
 On  |
 On  |
 On  |
 On  |
 Off  |
 On  | |
|
 3E0h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  | |
|
 3F0h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  | |
|
 Note: A total of 64 base address settings are available. The switches are a binary representation of the decimal memory addresses. Z10/1 is the Most Significant Bit and switch Z10/6 is the Least Significant Bit. The switches have the following decimal values: Z10/1=512, Z10/2=256, Z10/3=128, Z10/4=64, Z10/5=32, Z10/6=16. Turn off the switches and add the values of the switches to obtain the correct memory address. (On=1, Off=0)  | |||||||
