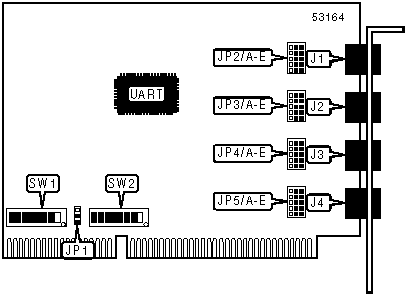

COMTROL CORPORATION
HOSTESS 554 RJ45
|
 Card Type  |
 Serial  |
|
 Chipset  |
 16554  |
|
 I/O Options  |
 Serial ports (4)  |
|
 Data Bus  |
 16-bit ISA  |
|
 Card Size  |
 Full-height, half-length  |
|
 CONNECTIONS  | |||
|
 Function  |
 Label  |
 Function  |
 Label  |
|
 Serial port 1  |
 J1  |
 Serial port 3  |
 J3  |
|
 Serial port 2  |
 J2  |
 Serial port 4  |
 J4  |
|
 USER CONFIGURABLE SETTINGS  | ||
|
 Setting  |
 Label  |
 Position  |
|
 Interrupt mask enabled  |
 SW2/1  |
 On  |
|
 Interrupt mask disabled  |
 SW2/1  |
 Off  |
|
 SERIAL PORT 1 CONFIGURATION  | |||||
|
 Setting  |
 JP2/A  |
 JP2/B  |
 JP2/C  |
 JP2/D  |
 JP2/E  |
|
 RS-232  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
|
 RS-422  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
|
 Note:Pins designated are in the closed position.  | |||||
|
 SERIAL PORT 2 CONFIGURATION  | |||||
|
 Setting  |
 JP3/A  |
 JP3/B  |
 JP3/C  |
 JP3/D  |
 JP3/E  |
|
 RS-232  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
|
 RS-422  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
|
 Note:Pins designated are in the closed position.  | |||||
|
 SERIAL PORT 3 CONFIGURATION  | |||||
|
 Setting  |
 JP4/A  |
 JP4/B  |
 JP4/C  |
 JP4/D  |
 JP4/E  |
|
 RS-232  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
|
 RS-422  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
|
 Note:Pins designated are in the closed position.  | |||||
|
 SERIAL PORT 4 CONFIGURATION  | |||||
|
 Setting  |
 JP5/A  |
 JP5/B  |
 JP5/C  |
 JP5/D  |
 JP5/E  |
|
 RS-232  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
|
 RS-422  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
|
 Note:Pins designated are in the closed position.  | |||||
|
 BASE I/O ADDRESS SELECTION  | |||||||||
|
 Setting  |
 SW1/1  |
 SW1/2  |
 SW1/3  |
 SW1/4  |
 SW1/5  |
 SW1/6  |
 SW1/7  |
 SW1/8  | |
|
 0000h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  | |
|
 0020h  |
 Off  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  | |
|
 0040h  |
 On  |
 Off  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  | |
|
 0060h  |
 Off  |
 Off  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  | |
|
 0080h  |
 On  |
 On  |
 Off  |
 On  |
 On  |
 On  |
 On  |
 On  | |
| » |
 0280h  |
 On  |
 On  |
 Off  |
 On  |
 Off  |
 On  |
 On  |
 On  |
|
 1F60h  |
 Off  |
 Off  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  | |
|
 1F80h  |
 On  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  | |
|
 1FA0h  |
 Off  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  | |
|
 1FC0h  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  | |
|
 1FE0h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  | |
|
 Note: A total of 512 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/8 is the Most Significant Bit and switch SW1/1 is the Least Significant Bit. The switches have the following decimal values: SW1/8=4096, SW1/7=2048, SW1/6=1024, SW1/5=512, SW1/4=256, SW1/3=128, SW1/2=64, SW1/1=32. Turn off the switches and add the values of the switches that are off to obtain the correct memory address. (Off=1, On=0) | |||||||||
|
 INTERRUPT SELECTION  | ||||||||
|
 Setting  |
 JP1  |
 SW2/2  |
 SW2/3  |
 SW2/4  |
 SW2/5  |
 SW2/6  |
 SW2/7  |
 SW2/8  |
|
 2  |
 Pins 1 & 2  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 3  |
 Pins 1 & 2  |
 Off  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 4  |
 Pins 1 & 2  |
 Off  |
 Off  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 5  |
 Pins 1 & 2  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
 Off  |
 Off  |
|
 7  |
 Pins 1 & 2  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
 Off  |
|
 10  |
 Pins 1 & 2  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
|
 11  |
 Pins 1 & 2  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
|
 12  |
 Pins 2 & 3  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 Note:Pins designated are in the closed position.  | ||||||||
