QUATECH, INC.
TV-200/TV-300
|
 Card Type  |
 Serial interface  |
|
 Chipset Controller  |
 Unidentified  |
|
 I/O Options  |
 Serial ports (2)  |
|
 Maximum Dram  |
 N/A  |
|

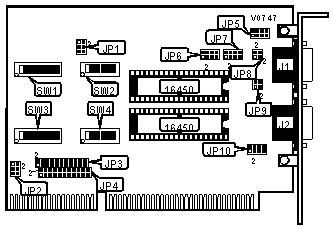

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Serial port 1  |
 J1  |
 Serial port 2  |
 J2  |
|
 SERIAL PORT CONFIGURATION  | |||
|
 Port 1  |
 Port 2  |
 SW2/6  |
 SW4/6  |
|
 Enabled  |
 Enabled  |
 On  |
 On  |
|
 Enabled  |
 Disabled  |
 On  |
 Off  |
|
 Disabled  |
 Enabled  |
 Off  |
 On  |
|
 Disabled  |
 Disabled  |
 Off  |
 Off  |
|
 SERIAL INTERRUPT SHARING SELECTION  | ||
|
 Port 1  |
 Port 2  |
 JP2  |
|
 Non-sharable  |
 Non-sharable  |
 Pins 1 & 2, 4 & 5 closed  |
|
 Non-sharable  |
 Sharable  |
 Pins 1 & 2, 5 & 6 closed  |
|
 Sharable  |
 Non-sharable  |
 Pins 2 & 3, 4 & 5 closed  |
|
 Sharable  |
 Sharable  |
 Pins 2 & 3, 5 & 6 closed  |
|
 PORT 1 ADDRESS SELECT  | |||||||
|
 Address  |
 SW1/1  |
 SW1/2  |
 SW1/3  |
 SW1/4  |
 SW1/5  |
 SW1/6  |
 SW1/7  |
|
 0000h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 0008h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 0010h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 0018h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 02E8h (COM4:)  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 02F8h (COM2:)  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 03E8h (COM3:)  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 03F8h (COM1:)  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 FFE0h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 FFE8h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 FFF0h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 FFF8h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 PORT 1 ADDRESS SELECT (CON'T)  | ||||||
|
 Address  |
 SW1/8  |
 SW2/1  |
 SW2/2  |
 SW2/3  |
 SW2/4  |
 SW2/5  |
|
 0000h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 0008h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 0010h  |
 On  |
 On  |
 On  |
 On  |
 Off  |
 On  |
|
 0018h  |
 On  |
 On  |
 On  |
 On  |
 Off  |
 Off  |
|
 02E8h (COM4:)  |
 On  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
|
 02F8h (COM2:)  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 03E8h (COM3:)  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
|
 03F8h (COM1:)  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 FFE0h  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 On  |
|
 FFE8h  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
|
 FFF0h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
|
 FFF8h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 Note: A total of 8191 memory base address settings are available. The switches are a binary representation of the decimal addresses. Switch 2/5 is the Least Significant Bit and switch 1/1 is the Most Significant Bit. The switches have the following decimal values: switch 2/5=1, 2/4=2, 2/3=4, 2/2=8, 2/1=16, 1/8=32, 1/7=64, 1/6=128, 1/5=256, 1/4=512, 1/3=1024, 1/2=2048, 1/1=4096. Turn off the switches and add the off switches to obtain the correct memory base address. (On=0, Off=1)  | ||||||
|
 DUPLEX MODE SELECTION  | |||
|
 Port 1  |
 Port 2  |
 JP6  |
 JP7  |
|
 Full duplex  |
 Full duplex  |
 Pins 5 & 6 closed  |
 Pins 5 & 6 closed  |
|
 Full duplex  |
 Half duplex  |
 Pins 2 & 6 closed  |
 Pins 5 & 6 closed  |
|
 Half duplex  |
 Full duplex  |
 Pins 5 & 6 closed  |
 Pins 2 & 6 closed  |
|
 Half duplex  |
 Half duplex  |
 Pins 2 & 6 closed  |
 Pins 2 & 6 closed  |
|
 PORT 2 ADDRESS SELECT  | |||||||
|
 Address  |
 SW3/1  |
 SW3/2  |
 SW3/3  |
 SW3/4  |
 SW3/5  |
 SW3/6  |
 SW3/7  |
|
 0000h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 0008h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 0010h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 0018h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 02E8h (COM4:)  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 02F8h (COM2:)  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 03E8h (COM3:)  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 03F8h (COM1:)  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 FFE0h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 FFE8h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 FFF0h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 FFF8h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 PORT 2 ADDRESS SELECT (CON'T)  | ||||||
|
 Address  |
 SW3/8  |
 SW4/1  |
 SW4/2  |
 SW4/3  |
 SW4/4  |
 SW4/5  |
|
 0000h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 0008h  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 0010h  |
 On  |
 On  |
 On  |
 On  |
 Off  |
 On  |
|
 0018h  |
 On  |
 On  |
 On  |
 On  |
 Off  |
 Off  |
|
 02E8h (COM4:)  |
 On  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
|
 02F8h (COM2:)  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 03E8h (COM3:)  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
|
 03F8h (COM1:)  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 FFE0h  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 On  |
|
 FFE8h  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
|
 FFF0h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
|
 FFF8h  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 Note: A total of 8191 memory base address settings are available. The switches are a binary representation of the decimal addresses. Switch 4/5 is the Least Significant Bit and switch 3/1 is the Most Significant Bit. The switches have the following decimal values: switch 4/5=1, 4/4=2, 4/3=4, 4/2=8, 4/1=16, 3/8=32, 3/7=64, 3/6=128, 3/5=256, 3/4=512, 3/3=1024, 3/2=2048, 3/1=4096. Turn off the switches and add the off switches to obtain the correct memory base address. (On=0, Off=1)  | ||||||
|
 TERMINATOR RESISTOR CONFIGURATION  | |||
|
 Port 1  |
 Port 2  |
 JP8  |
 JP9  |
|
 Terminated  |
 Terminated  |
 Pins 1 & 3, 2 & 4 closed  |
 Pins 1 & 3, 2 & 4 closed  |
|
 Terminated  |
 Not terminated  |
 Pins 1 & 3, 2 & 4 closed  |
 Open  |
|
 Not terminated  |
 Terminated  |
 Open  |
 Pins 1 & 3, 2 & 4 closed  |
|
 Not terminated  |
 Not terminated  |
 Open  |
 Open  |
|
 PORT 1 INTERRUPT SELECTION  | |
|
 IRQ  |
 JP3  |
|
 2  |
 Pins 1 & 2 closed  |
|
 3  |
 Pins 3 & 4 closed  |
|
 4  |
 Pins 5 & 6 closed  |
|
 5  |
 Pins 7 & 8 closed  |
|
 6  |
 Pins 9 & 10 closed  |
|
 7  |
 Pins 11 & 12 closed  |
|
 PORT 2 INTERRUPT SELECTION  | |
|
 IRQ  |
 JP4  |
|
 2  |
 Pins 1 & 2 closed  |
|
 3  |
 Pins 3 & 4 closed  |
|
 4  |
 Pins 5 & 6 closed  |
|
 5  |
 Pins 7 & 8 closed  |
|
 6  |
 Pins 9 & 10 closed  |
|
 7  |
 Pins 11 & 12 closed  |
|
 INPUT CLOCK DIVISOR SELECTION  | |||
|
 JP1  | |||
|
 Divide by 10 (Default)  |
 Divide by 5  |
 Divide by 2  |
 Divide by 1  |
|

  |

  |

  |

  |
|
 CONTROLLER/TRIBUTARY MODE SELECTION FOR PORT 1  | |
|
 JP5  | |
|
 Tributary  |
 Controller  |
|

  |

  |
|
 CONTROLLER/TRIBUTARY MODE SELECTION FOR PORT 2  | |
|
 JP10  | |
|
 Tributary  |
 Controller  |
|

  |

  |
