QUATECH, INC.
OPOUT-241
|
 Card Type  |
 Data Acquisition  |
|
 I/O Options  |
 Solid-state relay, high-speed parallel, low-speed parallel  |
|
 Data Bus  |
 N/A  |
|

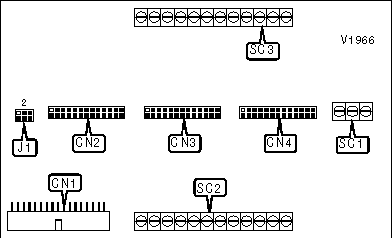

 CONNECTIONS  | |||
|
 Function  |
 Label  |
 Function  |
 Label  |
|
 PBX-721 header  |
 CN1  |
 Power terminals (see pinout below)  |
 SC1  |
|
 I/O channel 1 (see pinout below)  |
 CN2  |
 Terminals for channels 1 & 2 (see pinout below)  |
 SC2  |
|
 I/O channel 2 (see pinout below)  |
 CN3  |
 Terminals for channels 1 & 3 (see pinout below)  |
 SC3  |
|
 I/O channel 3 (see pinout below)  |
 CN4  | ||
|
 CN2-CN4 PINOUT  | |||
|
 Function  |
 Pin  |
 Function  |
 Pin  |
|
 Bit 0  |
 1  |
 Bit 0  |
 14  |
|
 Bit 1  |
 2  |
 Bit 1  |
 15  |
|
 Bit 2  |
 3  |
 Bit 2  |
 16  |
|
 Bit 3  |
 4  |
 Bit 3  |
 17  |
|
 Bit 4  |
 5  |
 Bit 4  |
 18  |
|
 Bit 5  |
 6  |
 Bit 5  |
 19  |
|
 Bit 6  |
 7  |
 Bit 6  |
 20  |
|
 Bit 7  |
 8  |
 Bit 7  |
 21  |
|
 +5V DC in  |
 9  |
 +5V DC in  |
 22  |
|
 +5V DC in  |
 10  |
 +5V DC in  |
 23  |
|
 Not used  |
 11  |
 Not used  |
 24  |
|
 Not used  |
 12  |
 Not used  |
 25  |
|
 Not used  |
 13  |
 Not used  |
 26  |
|
 SC1 PINOUT  | |||
|
 Function  |
 Screw  |
 Function  |
 Screw  |
|
 AC or +VDC in  |
 1  |
 Power ground  |
 3  |
|
 AC or -VDC in  |
 2  | ||
|
 SC2 PINOUT  | |||
|
 Function  |
 Screw  |
 Function  |
 Screw  |
|
 Channel 1 bit 0  |
 1  |
 Channel 1 bit 6  |
 7  |
|
 Channel 1 bit 1  |
 2  |
 Channel 1 bit 7  |
 8  |
|
 Channel 1 bit 2  |
 3  |
 Channel 3 bit 0  |
 9  |
|
 Channel 1 bit 3  |
 4  |
 Channel 3 bit 1  |
 10  |
|
 Channel 1 bit 4  |
 5  |
 Channel 3 bit 2  |
 11  |
|
 Channel 1 bit 5  |
 6  |
 Channel 3 bit 3  |
 12  |
|
 SC3 PINOUT  | |||
|
 Function  |
 Screw  |
 Function  |
 Screw  |
|
 Channel 2 bit 0  |
 1  |
 Channel 2 bit 6  |
 7  |
|
 Channel 2 bit 1  |
 2  |
 Channel 2 bit 7  |
 8  |
|
 Channel 2 bit 2  |
 3  |
 Channel 3 bit 4  |
 9  |
|
 Channel 2 bit 3  |
 4  |
 Channel 3 bit 5  |
 10  |
|
 Channel 2 bit 4  |
 5  |
 Channel 3 bit 6  |
 11  |
|
 Channel 2 bit 5  |
 6  |
 Channel 3 bit 7  |
 12  |
|
 USER CONFIGURABLE SETTINGS  | ||
|
 Setting  |
 Label  |
 Position  |
|
 Latch signal PC0 enabled on channel 1  |
 JP1  |
 Pins 1 & 2 closed  |
|
 Latch signal PC0 enabled on channel 3  |
 JP1  |
 Pins 2 & 3 closed  |
|
 Latch signal PC1 enabled on channel 1  |
 JP1  |
 Pins 4 & 5 closed  |
|
 Latch signal PC1 enabled on channel 3  |
 JP1  |
 Pins 5 & 6 closed  |
