SILICON STAR INTERNATIONAL, INC.
486 VESA AG4
|
 Processor  |
 CX486SX/80486SX/80487SX/CX486DX/80486DX/80486DX2/Pentium Overdrive  |
|
 Processor Speed  |
 20/25/33/40(internal)/50(internal)/50/66(internal)/75(internal)/83(internal)/ 100(internal)MHz  |
|
 Chip Set  |
 SIS  |
|
 Max. Onboard DRAM  |
 128MB  |
|
 Cache  |
 128/256/512KB  |
|
 BIOS  |
 AMI/Award  |
|
 Dimensions  |
 260mm x 220mm  |
|
 I/O Options  |
 32-bit VESA local bus slots (3), green PC connector  |
|
 NPU Options  |
 None  |
|

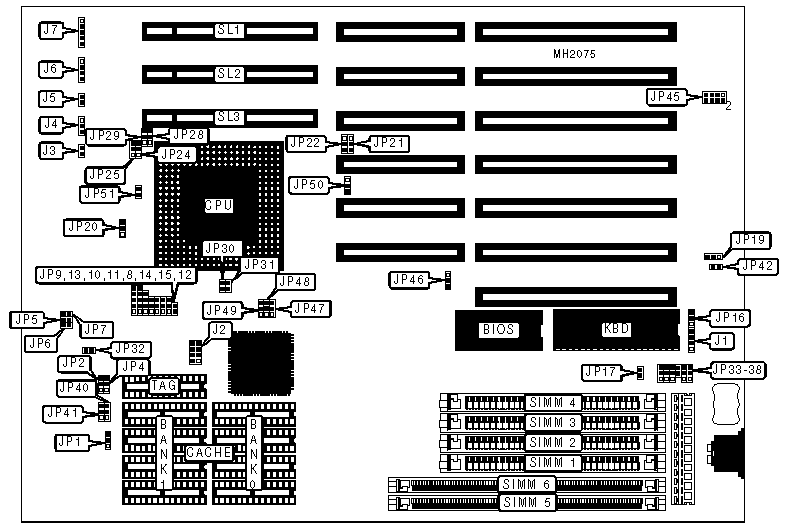

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 External battery  |
 J1  |
 Reset switch  |
 J6  |
|
 Turbo switch  |
 J3  |
 Power LED & keylock  |
 J7  |
|
 Turbo LED  |
 J4  |
 Green PC connector  |
 JP45  |
|
 Speaker  |
 J5  |
 32-bit VESA Local bus slots  |
 SL1 - SL3  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper  |
 Position  | |
|
 »  |
 Factory configured - do not alter  |
 J2  |
 Open  |
|
 »  |
 Turbo mode enabled  |
 J3  |
 pins 2 & 3 closed  |
|
 Turbo mode disabled  |
 J3  |
 pins 1 & 2 closed  | |
|
 »  |
 CMOS memory normal operation  |
 JP16  |
 pins 1 & 2 closed  |
|
 CMOS memory clear  |
 JP16  |
 pins 2 & 3 closed  | |
|
 »  |
 Monitor type select color  |
 JP17  |
 Closed  |
|
 Monitor type select monochrome  |
 JP17  |
 Open  | |
|
 »  |
 Enter break switch  |
 JP19  |
 pins 1 & 2 closed  |
|
 Leave break switch  |
 JP19  |
 pins 2 & 3 closed  | |
|
 »  |
 Factory configured - do not alter  |
 JP23  |
 pins 1 & 2 closed  |
|
 »  |
 Suspend mode disabled  |
 JP26  |
 Open  |
|
 Suspend mode enabled  |
 JP26  |
 Closed  | |
|
 »  |
 Factory configured - do not alter  |
 JP30  |
 Open  |
|
 »  |
 Factory configured - do not alter  |
 JP31  |
 Open  |
|
 »  |
 Factory configured - do not alter  |
 JP42  |
 Closed  |
|
 Note: The location of JP23 & JP26 is unidentified.  | |||
|
 DRAM CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 1MB  |
 NONE  |
 NONE  |
 (1) 256K x 36  |
|
 1MB  |
 (4) 256K x 9  |
 NONE  |
 NONE  |
|
 2MB  |
 NONE  |
 (1) 256K x 36  |
 (1) 256K x 36  |
|
 2MB  |
 NONE  |
 NONE  |
 (1) 512K x 36  |
|
 2MB  |
 (4) 256K x 9  |
 NONE  |
 (1) 256K x 36  |
|
 4MB  |
 NONE  |
 NONE  |
 (1) 1M x 36  |
|
 4MB  |
 NONE  |
 (1) 512K x 36  |
 (1) 512K x 36  |
|
 4MB  |
 (4) 1M x 9  |
 NONE  |
 NONE  |
|
 5MB  |
 NONE  |
 (1) 1M x 36  |
 (1) 256K x 36  |
|
 5MB  |
 (4) 256K x 9  |
 NONE  |
 (1) 1M x 36  |
|
 6MB  |
 (4) 1M x 9  |
 (1) 256K x 36  |
 (1) 256K x 36  |
|
 6MB  |
 NONE  |
 (1) 1M x 36  |
 (1) 512K x 36  |
|
 6MB  |
 (4) 256K x 9  |
 (1) 1M x 36  |
 (1) 256K x 36  |
|
 8MB  |
 (4) 1M x 9  |
 (1) 512K x 36  |
 (1) 512K x 36  |
|
 8MB  |
 NONE  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 8MB  |
 NONE  |
 NONE  |
 (1) 2M x 36  |
|
 8MB  |
 (4) 1M x 9  |
 NONE  |
 (1) 1M x 36  |
|
 10MB  |
 (4) 256K x 9  |
 (1) 2M x 36  |
 (1) 256K x 36  |
|
 12MB  |
 (4) 1M x 9  |
 NONE  |
 (1) 2M x 36  |
|
 12MB  |
 (4) 1M x 9  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 16MB  |
 NONE  |
 (1) 2M x 36  |
 (1) 2M x 36  |
|
 16MB  |
 NONE  |
 NONE  |
 (1) 4M x 36  |
|
 16MB  |
 (4) 1M x 9  |
 (1) 2M x 36  |
 (1) 1M x 36  |
|
 16MB  |
 (4) 1M x 9  |
 (1) 1M x 36  |
 (1) 2M x 36  |
|
 17MB  |
 NONE  |
 (1) 4M x 36  |
 (1) 256K x 36  |
|
 17MB  |
 (4) 256K x 9  |
 NONE  |
 (1) 4M x 36  |
|
 DRAM CONFIGURATION (CON’T)  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 18MB  |
 (4) 4M x 9  |
 (1) 256K x 36  |
 (1) 256K x 36  |
|
 18MB  |
 NONE  |
 (1) 4M x 36  |
 (1) 512K x 36  |
|
 18MB  |
 (4) 256K x 9  |
 (1) 4M x 36  |
 (1) 256K x 36  |
|
 20MB  |
 (4) 4M x 9  |
 (1) 512K x 36  |
 (1) 512K x 36  |
|
 20MB  |
 NONE  |
 (1) 4M x 36  |
 (1) 1M x 36  |
|
 24MB  |
 (4) 4M x 9  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 24MB  |
 (4) 1M x 9  |
 (1) 4M x 36  |
 (1) 1M x 36  |
|
 32MB  |
 NONE  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 32MB  |
 NONE  |
 NONE  |
 (1) 8M x 36  |
|
 32MB  |
 (4) 4M x 9  |
 NONE  |
 (1) 4M x 36  |
|
 36MB  |
 (4) 4M x 9  |
 (1) 4M x 36  |
 (1) 1M x 36  |
|
 36MB  |
 NONE  |
 (1) 8M x 36  |
 (1) 1M x 36  |
|
 36MB  |
 (4) 1M x 9  |
 NONE  |
 (1) 8M x 36  |
|
 36MB  |
 (4) 1M x 9  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 40MB  |
 (4) 1M x 9  |
 (1) 8M x 36  |
 (1) 1M x 36  |
|
 48MB  |
 NONE  |
 (1) 8M x 36  |
 (1) 4M x 36  |
|
 48MB  |
 (4) 4M x 9  |
 NONE  |
 (1) 8M x 36  |
|
 48MB  |
 (4) 4M x 9  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 64MB  |
 NONE  |
 (1) 8M x 36  |
 (1) 8M x 36  |
|
 64MB  |
 NONE  |
 NONE  |
 (1) 16M x 36  |
|
 64MB  |
 (4) 4M x 9  |
 (1) 4M x 36  |
 (1) 8M x 36  |
|
 64MB  |
 (4) 16M x 9  |
 NONE  |
 NONE  |
|
 64MB  |
 (4) 4M x 9  |
 (1) 8M x 36  |
 (1) 4M x 36  |
|
 64MB  |
 (4) 16M x 9  |
 NONE  |
 NONE  |
|
 65MB  |
 NONE  |
 (1) 16M x 36  |
 (1) 256K x 36  |
|
 65MB  |
 (4) 256K x 9  |
 NONE  |
 (1) 16M x 36  |
|
 68MB  |
 NONE  |
 (1) 16M x 36  |
 (1) 1M x 36  |
|
 72MB  |
 (4) 16M x 9  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 72MB  |
 (4) 1M x 9  |
 (1) 16M x 36  |
 (1) 1M x 36  |
|
 80MB  |
 NONE  |
 (1) 16M x 36  |
 (1) 4M x 36  |
|
 80MB  |
 (4) 4M x 9  |
 NONE  |
 (1) 16M x 36  |
|
 96MB  |
 (4) 16M x 9  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 128MB  |
 NONE  |
 (1) 16M x 36  |
 (1) 16M x 36  |
|
 128MB  |
 (4) 16M x 9  |
 NONE  |
 (1) 16M x 36  |
|
 DRAM JUMPER CONFIGURATION  | |||||
|
 Bank 0  |
 Bank 1  |
 Bank 2  |
 JP33  |
 JP34  |
 JP35  |
|
 SIMM 1-4  |
 SIMM 6 (S)  |
 SIMM 5 (S)  |
 Open  |
 1 & 2  |
 Open  |
|
 SIMM 1-4  |
 SIMM 6 (D)  |
 SIMM 5 (S)  |
 Open  |
 1 & 2  |
 Closed  |
|
 SIMM 1-4  |
 SIMM 6 (S)  |
 SIMM 5 (D)  |
 2 & 3  |
 1 & 2  |
 Open  |
|
 SIMM 6 (S)  |
 SIMM 5 (S)  |
 SIMM 1-4  |
 1 & 2  |
 2 & 3  |
 Open  |
|
 SIMM 6 (D)  |
 SIMM 5 (D)  |
 SIMM 1-4  |
 1 & 2  |
 2 & 3  |
 Open  |
|
 SIMM 6 (D)  |
 SIMM 5 (S)  |
 NONE  |
 1 & 2  |
 2 & 3  |
 Open  |
|
 SIMM 6 (D)  |
 SIMM 5 (D)  |
 SIMM 1-4  |
 1 & 2  |
 2 & 3  |
 Open  |
|
 Note:Pins designated should be in the closed positon.  | |||||
|
 DRAM JUMPER CONFIGURATION (CON’T)  | |||||
|
 Bank 0  |
 Bank 1  |
 Bank 2  |
 JP36  |
 JP37  |
 JP38  |
|
 SIMM 1-4  |
 SIMM 6 (S)  |
 SIMM 5 (S)  |
 2 & 3  |
 Open  |
 2 & 3  |
|
 SIMM 1-4  |
 SIMM 6 (D)  |
 SIMM 5 (S)  |
 2 & 3  |
 2 & 3  |
 Open  |
|
 SIMM 1-4  |
 SIMM 6 (S)  |
 SIMM 5 (D)  |
 2 & 3  |
 Open  |
 2 & 3  |
|
 SIMM 6 (S)  |
 SIMM 5 (S)  |
 SIMM 1-4  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 SIMM 6 (D)  |
 SIMM 5 (D)  |
 SIMM 1-4  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 SIMM 6 (D)  |
 SIMM 5 (S)  |
 NONE  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 SIMM 6 (D)  |
 SIMM 5 (D)  |
 SIMM 1-4  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 Note:Pins designated should be in the closed positon.  | |||||
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 TAG  |
|
 128KB  |
 (4) 32K x 8  |
 NONE  |
 (1) 8K x 8  |
|
 256KB  |
 (4) 32K x 8  |
 (4) 32K x 8  |
 (1) 32K x 8  |
|
 256KB  |
 (4) 64K x 8  |
 NONE  |
 (1) 32K x 8  |
|
 512KB  |
 (4) 64K x 8  |
 (4) 64K x 8  |
 (1) 32K x 8  |
|
 512KB  |
 (4) 128K x 8  |
 NONE  |
 (1) 32K x 8  |
|
 CACHE JUMPER CONFIGURATION  | |||||
|
 Size  |
 JP1  |
 JP2  |
 JP4  |
 JP40  |
 JP41  |
|
 128KB  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 256KB  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
|
 256KB  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 512KB  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 512KB  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||
|
 CPU TYPE CONFIGURATION  | ||||||||
|
 Type  |
 JP8  |
 JP9  |
 JP10  |
 JP11  |
 JP12  |
 JP13  |
 JP14  |
 JP15  |
|
 CX486SX  |
 2 & 3  |
 Open  |
 2 & 3  |
 Open  |
 2-3, 4-5  |
 Open  |
 1-2, 3-4  |
 2 & 3  |
|
 486SX  |
 2 & 3  |
 Open  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 486SL  |
 1 & 2  |
 Closed  |
 2 & 3  |
 2 & 3  |
 3 & 4  |
 Open  |
 2 & 3  |
 4 & 5  |
|
 CX486DX  |
 1 & 2  |
 Closed  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 Open  |
 1-2, 3-4  |
 2 & 3  |
|
 486DX/DX2  |
 1 & 2  |
 Closed  |
 2 & 3  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 486DX4  |
 1 & 2  |
 Closed  |
 2 & 3  |
 2 & 3  |
 3 & 4  |
 Open  |
 2 & 3  |
 4 & 5  |
|
 Note: Pins designated should be in the closed position.  | ||||||||
|
 CPU TYPE CONFIGURATION (CON’T)  | |||||||
|
 Type  |
 JP21  |
 JP22  |
 JP24  |
 JP25  |
 JP46  |
 JP48  |
 JP50  |
|
 CX486SX  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
|
 486SX  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 Open  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 486SL  |
 2 & 3  |
 1 & 2  |
 Open  |
 Open  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 CX486DX  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
|
 486DX/DX2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 Open  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 486DX4  |
 2 & 3  |
 1 & 2  |
 Open  |
 Open  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED CONFIGURATION  | ||||||||
|
 Speed  |
 JP5  |
 JP6  |
 JP7  |
 JP20  |
 JP32  |
 JP47  |
 JP49  |
 JP51  |
|
 20MHz  |
 Closed  |
 Open  |
 Closed  |
 1 & 2  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 25MHz  |
 Closed  |
 Closed  |
 Open  |
 1 & 2  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 33MHz  |
 Open  |
 Closed  |
 Closed  |
 1 & 2  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 40MHz  |
 Closed  |
 Open  |
 Open  |
 2 & 3  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 50iMHz  |
 Closed  |
 Closed  |
 Open  |
 1 & 2  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 50MHz  |
 Open  |
 Open  |
 Closed  |
 1 & 2  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 66iMHz  |
 Open  |
 Closed  |
 Closed  |
 1 & 2  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 Note: Pins designated should be in the closed position.  | ||||||||
|
 CPU SPEED CONFIGURATION (DX4 ONLY)  | ||||||||
|
 Speed  |
 JP5  |
 JP6  |
 JP7  |
 JP20  |
 JP32  |
 JP47  |
 JP49  |
 JP51  |
|
 25/75MHz  |
 Closed  |
 Closed  |
 Open  |
 1 & 2  |
 Open  |
 2 & 3  |
 1 & 2  |
 Open  |
|
 33/83MHz  |
 Open  |
 Closed  |
 Closed  |
 1 & 2  |
 Open  |
 2 & 3  |
 Open  |
 Closed  |
|
 33/100MHz  |
 Open  |
 Closed  |
 Closed  |
 1 & 2  |
 Open  |
 1 & 2  |
 1 & 2  |
 Open  |
|
 50/100MHz  |
 Open  |
 Open  |
 Closed  |
 1 & 2  |
 Open  |
 1 & 2  |
 2 & 3  |
 Open  |
|
 Note: Pins designated should be in the closed position.  | ||||||||
|
 VESA WAIT STATE CONFIGURATION  | |
|
 Wait states  |
 JP28  |
|
 0 wait states  |
 pins 1 & 2 closed  |
|
 1 wait state  |
 pins 2 & 3 closed  |
|
 VESA BUS SPEED CONFIGURATION  | |
|
 CPU speed  |
 JP29  |
|
 < = 33MHz  |
 pins 1 & 2 closed  |
|
 > 33MHz  |
 pins 2 & 3 closed  |
|
 GREEN PC CONFIGURATION  | |
|
 Description  |
 JP45  |
|
 Control video HSYNC  |
 pin 1  |
|
 Ground  |
 pin 2  |
|
 Control video VSYNC  |
 pin 3  |
|
 Ground  |
 pin 4  |
|
 Control ENVIDEO  |
 pin 5  |
|
 Ground  |
 pin 6  |
|
 Monitor AC power  |
 pin 7  |
|
 Ground  |
 pin 8  |
