AUVA COMPUTER, INC.
BABY 286 BAM 12/16-II
|
 Processor  |
 80286 (exact location unknown)  |
|
 Processor Speed  |
 12/16MHz  |
|
 Chip Set  |
 C & T  |
|
 Max. Onboard DRAM  |
 8MB (on external memory card)  |
|
 Cache  |
 None  |
|
 BIOS  |
 Award/Phoenix  |
|
 Dimensions  |
 330mm x 218mm  |
|
 I/O Options  |
 32-bit external memory cards (2), parallel port, serial ports (2)  |
|
 NPU Options  |
 80287  |
|

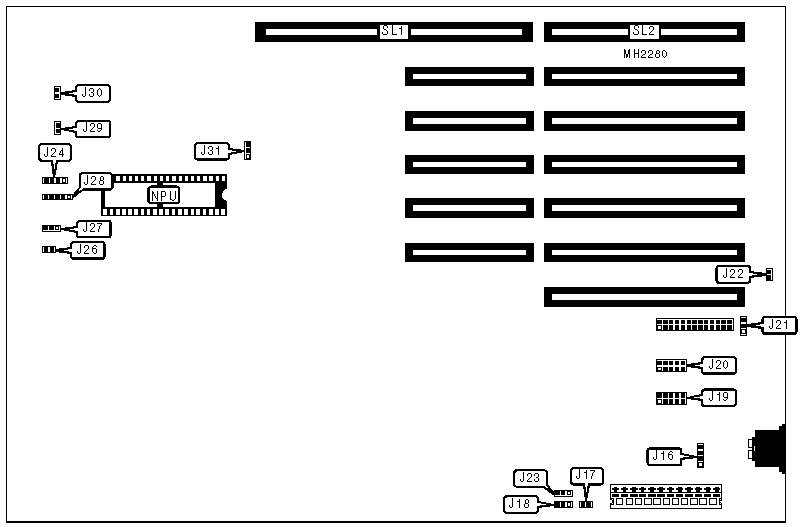

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 External battery  |
 J16  |
 Power LED & keylock  |
 J28  |
|
 Serial port 1  |
 J19  |
 Reset switch  |
 J29  |
|
 Serial port 2  |
 J20  |
 Turbo LED  |
 J30  |
|
 Parallel port  |
 J21  |
 32-bit external memory card (8MB)  |
 SL1  |
|
 Speaker  |
 J24  |
 32-bit external memory card (2MB)  |
 SL2  |
|
 Turbo switch  |
 J26  | ||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper  |
 Position  | |
|
 »  |
 Monitor type select color  |
 J17  |
 Closed  |
|
 Monitor type select monochrome  |
 J17  |
 Open  | |
|
 »  |
 Battery type select external  |
 J22  |
 Closed  |
|
 Battery type select internal  |
 J22  |
 Open  | |
|
 »  |
 CMOS memory normal operation  |
 J25  |
 pins 1 & 2 closed  |
|
 CMOS memory clear  |
 J25  |
 pins 2 & 3 closed  | |
|
 »  |
 Turbo enabled  |
 J26  |
 Closed  |
|
 Turbo disabled  |
 J26  |
 Open  | |
|
 BIOS type select 27128  |
 J31  |
 pins 1 & 2 closed  | |
|
 »  |
 BIOS type select 27256  |
 J31  |
 pins 2 & 3 closed  |
|
 Note: The location of JP25 is unknown.  | |||
|

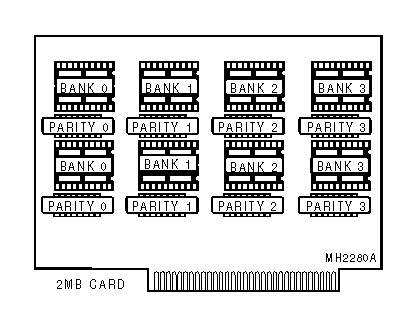

 DRAM CONFIGURATION (2MB CARD)  | ||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
|
 512KB  |
 (4) 44256  |
 NONE  |
 NONE  |
 NONE  |
|
 1MB  |
 (4) 44256  |
 (4) 44256  |
 NONE  |
 NONE  |
|
 1.5MB  |
 (4) 44256  |
 (4) 44256  |
 (4) 44256  |
 NONE  |
|
 2MB  |
 (4) 44256  |
 (4) 44256  |
 (4) 44256  |
 (4) 44256  |
|
 Note: The 512KB and 1.5MB settings are not recommended.  | ||||
|
 DRAM PARITY CONFIGURATION (2MB CARD)  | ||||
|
 Size  |
 Parity 0  |
 Parity 1  |
 Parity 2  |
 Parity 3  |
|
 512KB  |
 (2) 41256  |
 NONE  |
 NONE  |
 NONE  |
|
 1MB  |
 (2) 41256  |
 (2) 41256  |
 NONE  |
 NONE  |
|
 1.5MB  |
 (2) 41256  |
 (2) 41256  |
 (2) 41256  |
 NONE  |
|
 2MB  |
 (2) 41256  |
 (2) 41256  |
 (2) 41256  |
 (2) 41256  |
|

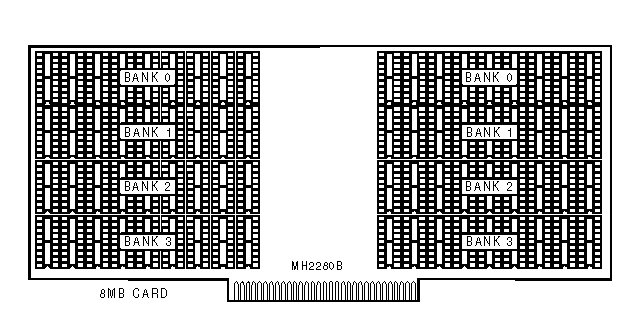

 DRAM CONFIGURATION (8MB CARD)  | ||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
|
 1MB  |
 (18) 41256  |
 (18) 41256  |
 NONE  |
 NONE  |
|
 2MB  |
 (18) 41256  |
 (18) 41256  |
 (18) 41256  |
 (18) 41256  |
|
 4MB  |
 (18) 411000  |
 (18) 411000  |
 NONE  |
 NONE  |
|
 5MB  |
 (18) 41256  |
 (18) 41256  |
 (18) 411000  |
 (18) 411000  |
|
 8MB  |
 (18) 411000  |
 (18) 411000  |
 (18) 411000  |
 (18) 411000  |
|
 NPU SPEED CONFIGURATION  | |
|
 Speed  |
 J27  |
|
 12MHz  |
 pins 2 & 3 closed  |
|
 16MHz  |
 pins 2 & 3 closed  |
|
 24MHz  |
 pins 1 & 2 closed  |
|
 32MHz  |
 pins 1 & 2 closed  |
|
 Note: 12MHz & 24MHz settings are located on the 12MHz board and 16MHz & 32mhz settings are located on the 16mhz board.  | |
|
 PARALLEL PORT CONFIGURATION  | ||
|
 Port  |
 SW1/4  |
 SW1/5  |
|
 278  |
 Off  |
 On  |
|
 378  |
 On  |
 On  |
|
 3BC  |
 On  |
 Off  |
|
 Disabled  |
 Off  |
 Off  |
|
 Note: The location of SW1 is unknown.  | ||
|
 SERIAL PORT 1 CONFIGURATION  | ||
|
 IRQ  |
 J18  |
 J23  |
|
 IRQ3  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
|
 IRQ4  |
 pins 2 & 3 closed  |
 pins 1 & 2 closed  |
|
 SERIAL PORT 2 CONFIGURATION  | ||
|
 IRQ  |
 J18  |
 J23  |
|
 IRQ3  |
 pins 2 & 3 closed  |
 pins 1 & 2 closed  |
|
 IRQ4  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
|
 SERIAL PORT CONFIGURATION  | ||||
|
 Port 1 (J19)  |
 Port 2 (J20)  |
 SW1/1  |
 SW1/2  |
 SW1/3  |
|
 COM1  |
 COM2  |
 On  |
 On  |
 On  |
|
 COM1  |
 COM3  |
 Off  |
 On  |
 On  |
|
 COM1  |
 COM4  |
 On  |
 Off  |
 On  |
|
 COM2  |
 COM3  |
 Off  |
 Off  |
 On  |
|
 COM2  |
 COM4  |
 On  |
 On  |
 Off  |
|
 COM3  |
 COM4  |
 Off  |
 On  |
 Off  |
|
 Disabled  |
 Disabled  |
 On  |
 Off  |
 Off  |
|
 Disabled  |
 Disabled  |
 Off  |
 Off  |
 Off  |
|
 Note: The location of SW1 is unknown.  | ||||
