AMERICAN DIGICOM CORPORATION
DIGIS-286C
|
 Processor  |
 80286 (exact location unknown)  |
|
 Processor Speed  |
 12MHz  |
|
 Chip Set  |
 Suntac  |
|
 Max. Onboard DRAM  |
 4MB  |
|
 Cache  |
 None  |
|
 BIOS  |
 Award/Phoenix  |
|
 Dimensions  |
 330mm x 218mm  |
|
 I/O Options  |
 None  |
|
 NPU Options  |
 None  |
|

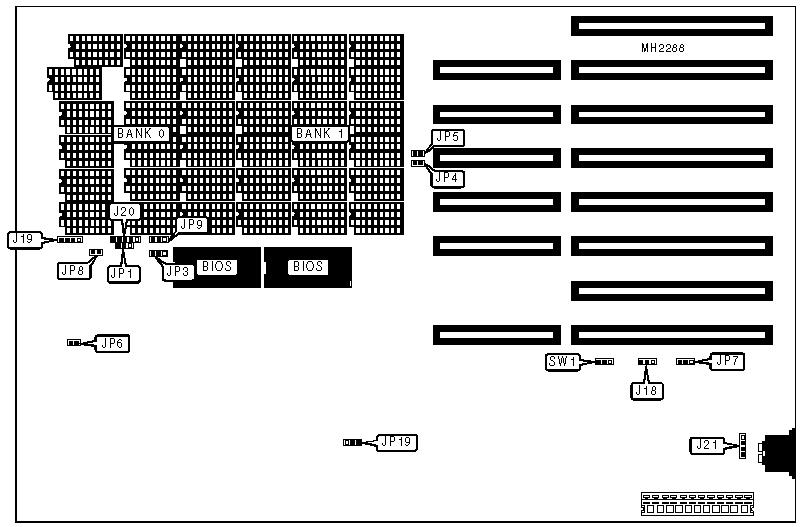

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Speaker  |
 J19  |
 Turbo LED  |
 JP4  |
|
 Power LED & keylock  |
 J20  |
 Turbo switch  |
 JP5  |
|
 External battery  |
 J21  |
 Reset switch  |
 JP6  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper/Switch  |
 Position  | |
|
 »  |
 CPU clock speed select high  |
 DSP1/1  |
 On  |
|
 CPU clock speed select low  |
 DSP1/1  |
 Off  | |
|
 »  |
 Factory configured - do not alter  |
 DSP1/2  |
 On  |
|
 »  |
 I/O wait state select 4 wait states  |
 DSP1/3  |
 On  |
|
 I/O wait state select 6 wait states  |
 DSP1/3  |
 Off  | |
|
 »  |
 EMS port address select 0EBH  |
 DSP1/4  |
 On  |
|
 EMS port address select 098H  |
 DSP1/4  |
 Off  | |
|
 »  |
 RAM size select 256KB  |
 J18  |
 pins 1 & 2 closed  |
|
 RAM size select 512KB  |
 J18  |
 pins 2 & 3 closed  | |
|
 »  |
 CPU clock speed select high  |
 JP1  |
 Open  |
|
 CPU clock speed select low  |
 JP1  |
 pins 2 & 3 closed  | |
|
 »  |
 I/O wait control select keyboard  |
 JP3  |
 pins 1 & 2 closed  |
|
 I/O wait control select DSP1/3  |
 JP3  |
 pins 2 & 3 closed  | |
|
 »  |
 Turbo enabled  |
 JP4  |
 Closed  |
|
 Turbo disabled  |
 JP4  |
 Open  | |
|
 »  |
 BIOS type select Phoenix  |
 JP7  |
 pins 1 & 2 closed  |
|
 BIOS type select Award  |
 JP7  |
 pins 2 & 3 closed  | |
|
 »  |
 DRAM mode select expanded  |
 JP8  |
 Open  |
|
 DRAM mode select extended  |
 JP8  |
 Closed  | |
|
 »  |
 DRAM wait state select 1 wait state  |
 JP19  |
 Open  |
|
 DRAM wait state select 0 wait states  |
 JP19  |
 Closed  | |
|
 Note: The location of DSP1 is unknown.  | |||
|
 DRAM CONFIGURATION  | ||||||
|
 Mode  |
 Size  |
 Base  |
 Extended  |
 Expanded  |
 Bank 0  |
 Bank 1  |
|
 0  |
 512KB  |
 512KB  |
 0KB  |
 0KB  |
 (18) 41256  |
 NONE  |
|
 1  |
 640KB  |
 640KB  |
 0KB  |
 0KB  |
 (18) 41256  |
 (18) 4164  |
|
 2  |
 1MB  |
 640KB  |
 384KB  |
 0KB  |
 (18) 41256  |
 (18) 41256  |
|
 3  |
 1MB  |
 640KB  |
 0KB  |
 384KB  |
 (18) 41256  |
 (18) 41256  |
|
 4  |
 2MB  |
 640KB  |
 1408KB  |
 0KB  |
 (18) 411000  |
 NONE  |
|
 5  |
 2MB  |
 640KB  |
 0KB  |
 1408KB  |
 (18) 411000  |
 NONE  |
|
 6  |
 4MB  |
 640KB  |
 3456KB  |
 0KB  |
 (18) 411000  |
 (18) 411000  |
|
 7  |
 4MB  |
 640KB  |
 0KB  |
 3456KB  |
 (18) 411000  |
 (18) 411000  |
|
 DRAM SWITCH CONFIGURATION  | |||
|
 Mode  |
 DSP1/6  |
 DSP1/7  |
 DSP1/8  |
|
 0  |
 On  |
 On  |
 On  |
|
 1  |
 On  |
 On  |
 Off  |
|
 2  |
 On  |
 Off  |
 On  |
|
 3  |
 On  |
 Off  |
 Off  |
|
 4  |
 Off  |
 On  |
 On  |
|
 5  |
 Off  |
 On  |
 Off  |
|
 6  |
 Off  |
 Off  |
 On  |
|
 7  |
 Off  |
 Off  |
 Off  |
|
 Note: The location of DSP1 is unknown.  | |||
|
 BIOS CONFIGURATION  | ||
|
 Size  |
 DSP1/5  |
 JP9  |
|
 27128  |
 On  |
 pins 1 & 2 closed  |
|
 27256  |
 Off  |
 pins 2 & 3 closed  |
