ASUS COMPUTER INTERNATIONAL
KN97-X
|
 Processor  |
 Pentium II  |
|
 Processor Speed  |
 233/266MHz  |
|
 Chip Set  |
 Intel  |
|
 Video Chip Set  |
 None  |
|
 Maximum Onboard Memory  |
 384MB (EDO supported)  |
|
 Maximum Video Memory  |
 None  |
|
 Cache  |
 256/512KB (located on Pentium II CPU)  |
|
 BIOS  |
 Unidentified  |
|
 Dimensions  |
 305mm x 244mm  |
|
 I/O Options  |
 32-bit PCI slots (5), CD-ROM audio in (3), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connectors (2), ATX power connector. game/MIDI port, microphone in, line in, line out, CPU Slot 1  |
|
 NPU Options  |
 None  |
|

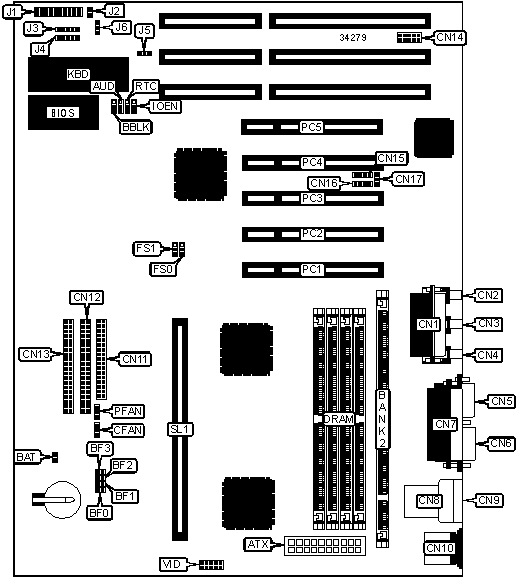

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 ATX power connector  |
 ATX  |
 IDE interface 1  |
 CN13  |
|
 CPU fan  |
 CFAN  |
 Modem connector  |
 CN14  |
|
 Game/MIDI port  |
 CN1  |
 Mitsumi CD-ROM audio in  |
 CN15  |
|
 Microphone in  |
 CN2  |
 Sony CD-ROM audio in  |
 CN16  |
|
 Line in  |
 CN3  |
 Panasonic CD-ROM audio in  |
 CN17  |
|
 Line out  |
 CN4  |
 Front panel connector  |
 J1  |
|
 Serial port 2  |
 CN5  |
 IDE interface LED  |
 J2  |
|
 Serial port 1  |
 CN6  |
 IR connector  |
 J3  |
|
 Parallel port  |
 CN7  |
 Volume control connector  |
 J4  |
|
 USB connector 1  |
 CN8  |
 Chassis alarm  |
 J5  |
|
 USB connector 2  |
 CN9  |
 Chassis fan power  |
 J6  |
|
 PS/2 mouse port  |
 CN10  |
 Power fan  |
 PFAN  |
|
 Floppy drive interface  |
 CN11  |
 32-bit PCI slots  |
 PC1 – PC5  |
|
 IDE interface 2  |
 CN12  |
 CPU Slot 1  |
 SL1  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 »  |
 Factory configured - do not alter  |
 AUD  |
 Unidentified  |
|
 »  |
 Battery test normal operation  |
 BAT  |
 Closed  |
|
 Battery test test mode  |
 BAT  |
 Open  | |
|
 »  |
 Flash BIOS write protect disabled  |
 BBLK  |
 Pins 1 & 2 closed  |
|
 Flash BIOS write protect enabled  |
 BBLK  |
 Pins 2 & 3 closed  | |
|
 »  |
 On board I/O enabled  |
 IOEN  |
 Pins 1 & 2 closed  |
|
 On board I/O disabled  |
 IOEN  |
 Pins 2 & 3 closed  | |
|
 »  |
 CMOS memory normal operation  |
 RTC  |
 Pins 2 & 3 closed  |
|
 CMOS memory clear  |
 RTC  |
 Pins 1 & 2 closed  | |
|
 »  |
 Factory configured - do not alter  |
 VID  |
 Unidentified  |
|
 DIMM/DRAM CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 8MB  |
 (2) 1M x 36  |
 None  |
 None  |
|
 8MB  |
 None  |
 None  |
 (1) 1M x 64  |
|
 16MB  |
 (2) 2M x 36  |
 None  |
 None  |
|
 16MB  |
 (2) 1M x 36  |
 (2) 1M x 36  |
 None  |
|
 16MB  |
 None  |
 None  |
 (1) 2M x 64  |
|
 16MB  |
 (2) 1M x 36  |
 None  |
 (1) 1M x 64  |
|
 24MB  |
 (2) 2M x 36  |
 (2) 1M x 36  |
 None  |
|
 24MB  |
 (2) 1M x 36  |
 None  |
 (1) 2M x 64  |
|
 24MB  |
 (2) 2M x 36  |
 None  |
 (1) 1M x 64  |
|
 32MB  |
 (2) 4M x 36  |
 None  |
 None  |
|
 32MB  |
 (2) 2M x 36  |
 (2) 2M x 36  |
 None  |
|
 32MB  |
 None  |
 None  |
 (1) 4M x 64  |
|
 DIMM/DRAM CONFIGURATION (CON’T)  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 32MB  |
 (2) 2M x 36  |
 None  |
 (1) 2M x 64  |
|
 40MB  |
 (2) 4M x 36  |
 (2) 1M x 36  |
 None  |
|
 40MB  |
 (2) 1M x 36  |
 None  |
 (1) 4M x 64  |
|
 40MB  |
 (2) 4M x 36  |
 None  |
 (1) 1M x 64  |
|
 48MB  |
 (2) 4M x 36  |
 (2) 2M x 36  |
 None  |
|
 48MB  |
 (2) 2M x 36  |
 None  |
 (1) 4M x 64  |
|
 48MB  |
 (2) 4M x 36  |
 None  |
 (1) 2M x 64  |
|
 64MB  |
 (2) 8M x 36  |
 None  |
 None  |
|
 64MB  |
 (2) 4M x 36  |
 (2) 4M x 36  |
 None  |
|
 64MB  |
 None  |
 None  |
 (1) 8M x 64  |
|
 64MB  |
 (2) 4M x 36  |
 None  |
 (1) 4M x 64  |
|
 72MB  |
 (2) 8M x 36  |
 (2) 1M x 36  |
 None  |
|
 72MB  |
 (2) 1M x 36  |
 None  |
 (1) 8M x 64  |
|
 72MB  |
 (2) 8M x 36  |
 None  |
 (1) 1M x 64  |
|
 80MB  |
 (2) 8M x 36  |
 (2) 2M x 36  |
 None  |
|
 80MB  |
 (2) 2M x 36  |
 None  |
 (1) 8M x 64  |
|
 80MB  |
 (2) 8M x 36  |
 None  |
 (1) 2M x 64  |
|
 96MB  |
 (2) 8M x 36  |
 (2) 4M x 36  |
 None  |
|
 96MB  |
 (2) 4M x 36  |
 None  |
 (1) 8M x 64  |
|
 96MB  |
 (2) 8M x 36  |
 None  |
 (1) 4M x 64  |
|
 128MB  |
 (2) 16M x 36  |
 None  |
 None  |
|
 128MB  |
 (2) 8M x 36  |
 (2) 8M x 36  |
 None  |
|
 128MB  |
 (2) 8M x 36  |
 None  |
 (1) 8M x 64  |
|
 136MB  |
 (2) 16M x 36  |
 None  |
 (1) 1M x 64  |
|
 144MB  |
 (2) 16M x 36  |
 None  |
 (1) 2M x 64  |
|
 144MB  |
 (2) 16M x 36  |
 (2) 2M x 36  |
 None  |
|
 160MB  |
 (2) 16M x 36  |
 None  |
 (1) 4M x 64  |
|
 160MB  |
 (2) 16M x 36  |
 (2) 4M x 36  |
 None  |
|
 192MB  |
 (2) 16M x 36  |
 None  |
 (1) 8M x 64  |
|
 192MB  |
 (2) 16M x 36  |
 (2) 8M x 36  |
 None  |
|
 256MB  |
 (2) 16M x 36  |
 (2) 16M x 36  |
 None  |
|
 384MB  |
 (2) 16M x 36  |
 (2) 16M x 36  |
 (1) 16M x 64  |
|
 Note: Board accepts EDO memory. The location of banks 0 & 1 is unidentified.  | |||
|
 CACHE CONFIGURATION  |
|
 Note: 256KB/512KB cache is located on the Pentium II CPU.  |
|
 CPU SPEED SELECTION  | |||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 FS0  |
 FS1  |
 BF0  |
|
 233MHz  |
 66MHz  |
 3.5x  |
 2 & 3  |
 1 & 2  |
 Open  |
|
 266MHz  |
 66MHz  |
 4x  |
 2 & 3  |
 1 & 2  |
 Closed  |
|
 CPU SPEED SELECTION (CON’T)  | |||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 BF1  |
 BF2  |
 BF3  |
|
 233MHz  |
 66MHz  |
 3.5x  |
 Open  |
 Closed  |
 Closed  |
|
 266MHz  |
 66MHz  |
 4x  |
 Closed  |
 Open  |
 Closed  |
