ASUS COMPUTER INTERNATIONAL
P/I-AP55TV (Rev. 1.2)
|
 Processor  |
 CX M1/AM K5/Pentium  |
|
 Processor Speed  |
 75/90/100/120/133/150/166/200MHz  |
|
 Chip Set  |
 Intel  |
|
 Video Chip Set  |
 ATI  |
|
 Maximum Onboard Memory  |
 128MB (EDO supported)  |
|
 Maximum Video Memory  |
 4MB  |
|
 Cache  |
 256/512KB  |
|
 BIOS  |
 Unidentified  |
|
 Dimensions  |
 330mm x 218mm  |
|
 I/O Options  |
 CD-ROM interfaces (3), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), VGA port, riser slot, cache slot, IR connector, USB connector, audio connector, wavetable connector, AMC connector software power on switch, software power on connector  |
|
 NPU Options  |
 None  |
|

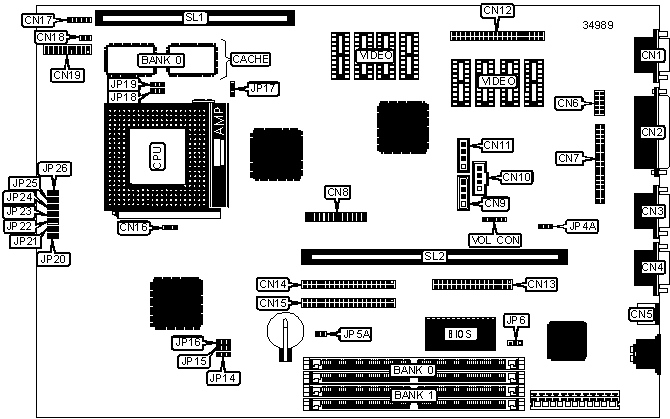

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 VGA port  |
 CN1  |
 IDE interface 1  |
 CN14  |
|
 Parallel port  |
 CN2  |
 IDE interface 2  |
 CN15  |
|
 Serial port 2  |
 CN3  |
 Chassis fan power  |
 CN16  |
|
 Serial port 1  |
 CN4  |
 IR connector  |
 CN17  |
|
 PS/2 mouse port  |
 CN5  |
 IDE interface LED  |
 CN18  |
|
 USB connector  |
 CN6  |
 Power LED & keylock  |
 CN19 pins 1 - 5  |
|
 Audio connector  |
 CN7  |
 Speaker  |
 CN19 pins 7 - 10  |
|
 Wavetable connector  |
 CN8  |
 Power LED  |
 CN19 pins 12 & 13  |
|
 Panasonic CD audio in  |
 CN9  |
 Green PC connector  |
 CN19 pins 14 & 15  |
|
 Sony CD audio in  |
 CN10  |
 Reset switch  |
 CN19 pins 19 & 20  |
|
 Mistumi CD audio in  |
 CN11  |
 Cache slot  |
 SL1  |
|
 AMC connector  |
 CN12  |
 Riser slot  |
 SL2  |
|
 Floppy drive interface  |
 CN13  |
 Volume control  |
 VOL CON  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 »  |
 Onboard audio enabled  |
 JP4A  |
 Pins 1 & 2 closed  |
|
 Onboard audio disabled  |
 JP4A  |
 Pins 2 & 3 closed  | |
|
 »  |
 CMOS memory normal operation  |
 JP5A  |
 Closed  |
|
 CMOS memory clear  |
 JP5A  |
 Open  | |
|
 »  |
 Flash BIOS write protect disabled  |
 JP6  |
 Pins 1 & 2 closed  |
|
 Flash BIOS write protect enabled  |
 JP6  |
 Pins 2 & 3 closed  | |
|
 DRAM CONFIGURATION  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 8MB  |
 (2) 1M x 36  |
 None  |
|
 16MB  |
 (2) 2M x 36  |
 None  |
|
 16MB  |
 (2) 1M x 36  |
 (2) 1M x 36  |
|
 24MB  |
 (2) 2M x 36  |
 (2) 1M x 36  |
|
 32MB  |
 (2) 4M x 36  |
 None  |
|
 32MB  |
 (2) 2M x 36  |
 (2) 2M x 36  |
|
 40MB  |
 (2) 4M x 36  |
 (2) 1M x 36  |
|
 48MB  |
 (2) 4M x 36  |
 (2) 2M x 36  |
|
 64MB  |
 (2) 8M x 36  |
 None  |
|
 64MB  |
 (2) 4M x 36  |
 (2) 4M x 36  |
|
 72MB  |
 (2) 8M x 36  |
 (2) 1M x 36  |
|
 80MB  |
 (2) 8M x 36  |
 (2) 2M x 36  |
|
 96MB  |
 (2) 8M x 36  |
 (2) 4M x 36  |
|
 128MB  |
 (2) 8M x 36  |
 (2) 8M x 36  |
|
 Note: Board accepts EDO memory. Banks are interchangeable.  | ||
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 TAG  |
|
 256KB (A)  |
 None  |
 256KB module installed  |
 Unidentified  |
|
 256KB (B)  |
 (2) 32K x 32  |
 Not installed  |
 Unidentified  |
|
 512KB (A)  |
 (2) 32K x 32  |
 256KB module installed  |
 Unidentified  |
|
 512KB (B)  |
 None  |
 512KB module installed  |
 Unidentified  |
|
 512KB (C)  |
 (2) 64K x 32  |
 Not installed  |
 Unidentified  |
|
 CACHE JUMPER CONFIGURATION  | |
|
 Size  |
 JP17  |
|
 256KB (A)  |
 Pins 2 & 3 closed  |
|
 256KB (B)  |
 Pins 2 & 3 closed  |
|
 512KB (A)  |
 Pins 1 & 2 closed  |
|
 512KB (B)  |
 Pins 1 & 2 closed  |
|
 512KB (C)  |
 Pins 1 & 2 closed  |
|
 VIDEO MEMORY CONFIGURATION  | ||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
|
 1MB  |
 (2) 256K x 16  |
 None  |
 None  |
 None  |
|
 2MB  |
 (2) 256K x 16  |
 (2) 256K x 16  |
 None  |
 None  |
|
 3MB  |
 (2) 256K x 16  |
 (2) 256K x 16  |
 (2) 256K x 16  |
 None  |
|
 4MB  |
 (2) 256K x 16  |
 (2) 256K x 16  |
 (2) 256K x 16  |
 (2) 256K x 16  |
|
 Note: The location of banks 1, 2 & 3 are unidentified.  | ||||
|
 CPU SPEED SELECTION (CYRIX)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP14  |
 JP15  |
 JP16  |
 JP18  |
 JP19  |
|
 166MHz  |
 66MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED SELECTION (AMD)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP14  |
 JP15  |
 JP16  |
 JP18  |
 JP19  |
|
 75MHz  |
 50MHz  |
 1.5x  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 90MHz  |
 60MHz  |
 1.5x  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 100MHz  |
 66MHz  |
 1.5x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED SELECTION (INTEL)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP14  |
 JP15  |
 JP16  |
 JP18  |
 JP19  |
|
 75MHz  |
 50MHz  |
 1.5x  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 90MHz  |
 60MHz  |
 1.5x  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 100MHz  |
 66MHz  |
 1.5x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 120MHz  |
 60MHz  |
 2x  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
|
 133MHz  |
 66MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
|
 150MHz  |
 60MHz  |
 2.5x  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
|
 166MHz  |
 66MHz  |
 2.5x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 200MHz  |
 66MHz  |
 3x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU VOLTAGE SELECTION (SINGLE)  | |||
|
 Voltage  |
 JP20  |
 JP21  | |
| » |
 3.38v (STD)  |
 Closed  |
 Open  |
|
 3.5v (VRE)  |
 Open  |
 Closed  | |
|
 CPU VOLTAGE SELECTION (DUAL)  | ||||||
|
 Voltage  |
 JP22  |
 JP23  |
 JP24  |
 JP25  |
 JP26  | |
|
 2.5v  |
 Open  |
 Open  |
 Open  |
 Closed  |
 Open  | |
|
 2.7v  |
 Open  |
 Closed  |
 Open  |
 Open  |
 Open  | |
| » |
 2.8v  |
 Closed  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 2.9v  |
 Open  |
 Open  |
 Closed  |
 Open  |
 Open  | |
|
 Reserved  |
 Open  |
 Open  |
 Open  |
 Open  |
 Closed  | |
