HYUNDAI ELECTRONICS, INC.
SUPER 386S
|
 Processor  |
 80386SX  |
|
 Processor Speed  |
 16MHz  |
|
 Chip Set  |
 VLSI  |
|
 Max. Onboard DRAM  |
 8MB  |
|
 Cache  |
 None  |
|
 BIOS  |
 Phoenix  |
|
 Dimensions  |
 350mm x 304mm  |
|
 I/O Options  |
 Floppy drive interface, IDE interface, parallel port, proprietary external memory card slot, serial port  |
|
 NPU Options  |
 80387SX  |
|

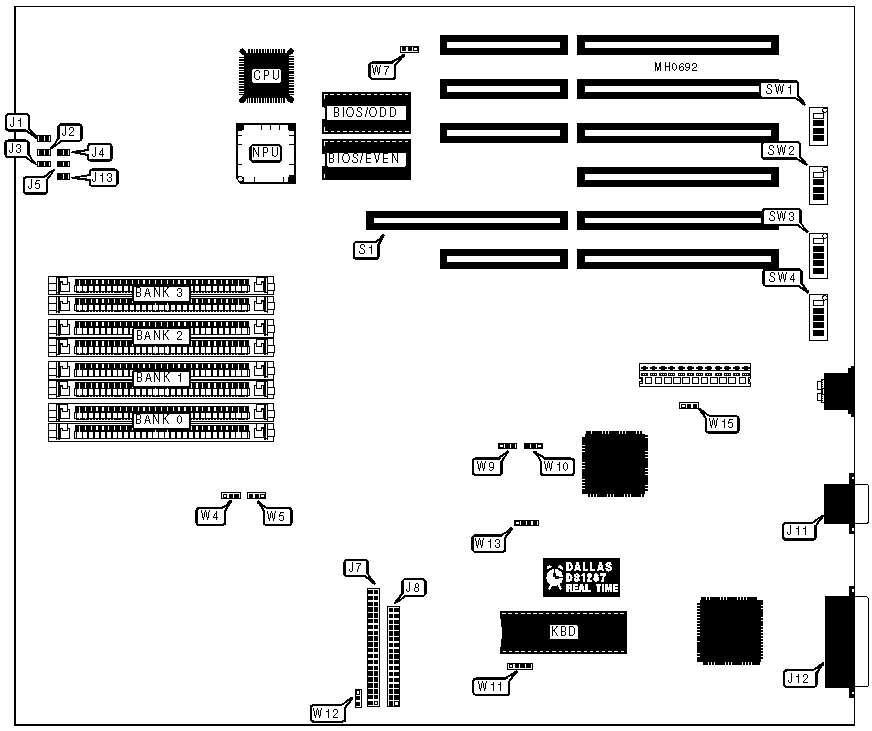

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Reset switch  |
 J1  |
 IDE interface  |
 J7  |
|
 Turbo LED (slow)  |
 J2  |
 Floppy drive interface  |
 J8  |
|
 Turbo LED (fast)  |
 J3  |
 Serial port  |
 J11  |
|
 Speaker  |
 J4  |
 Parallel port  |
 J12  |
|
 IDE interface LED  |
 J5  |
 Proprietary external memory card  |
 S1  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper/Switch  |
 Position  | |
| » |
 NPU disabled  |
 J13  |
 Closed  |
|
 NPU enabled  |
 J13  |
 Open  | |
| » |
 Page-mode enabled  |
 W1, W2, W3, & W6  |
 pins 1 & 2 closed  |
|
 Page-mode disabled  |
 W1, W2, W3, & W6  |
 pins 2 & 3 closed  | |
| » |
 DRAM (8-bit) speed select 4 wait states  |
 W4  |
 pins 1 & 2 closed  |
|
 DRAM (8-bit) speed select 5 wait states  |
 W4  |
 pins 2 & 3 closed  | |
| » |
 DRAM (16-bit) speed select 1 wait states  |
 W5  |
 pins 1 & 2 closed  |
|
 DRAM (16-bit) speed select 2 wait states  |
 W5  |
 pins 2 & 3 closed  | |
| » |
 Page-mode page size select 1K  |
 W7  |
 pins 1 & 2 closed  |
|
 Page-mode page size select 2K  |
 W7  |
 pins 2 & 3 closed  | |
| » |
 Floppy drive type select dual speed  |
 W11 pins 1 & 2  |
 Open  |
|
 Floppy drive type select single speed  |
 W11 pins 1 & 2  |
 Closed  | |
| » |
 Floppy drive precompensation time 187ns  |
 W11 pins 3 & 4  |
 Open  |
|
 Floppy drive precompensation time 125ns  |
 W11 pins 3 & 4  |
 Closed  | |
| » |
 Monitor type select color  |
 W12  |
 pins 1 & 2 closed  |
|
 Monitor type select monochrome  |
 W12  |
 pins 2 & 3 closed  | |
| » |
 IDE interface enabled  |
 W13 pins 1 & 2  |
 Open  |
|
 IDE interface disabled  |
 W13 pins 1 & 2  |
 Closed  | |
| » |
 Floppy drive interface enabled  |
 W13 pins 3 & 4  |
 Open  |
|
 Floppy drive interface enabled  |
 W13 pins 3 & 4  |
 Closed  | |
| » |
 IDE drive type select Conner CP344/3024  |
 W15  |
 pins 1 & 2 closed  |
|
 IDE drive type select Conner CP342/3022  |
 W15  |
 pins 2 & 3 closed  | |
| » |
 Serial port enabled  |
 SW2/1  |
 On  |
|
 Serial port disabled  |
 SW2/1  |
 Off  | |
| » |
 Parallel port enabled  |
 SW2/3  |
 On  |
|
 Parallel port disabled  |
 SW2/3  |
 Off  | |
|
 Note:The locations of jumpers W1, W2, W3, & W6 are unidentified.  | |||
|
 DRAM CONFIGURATION  | ||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
|
 1MB  |
 (2) 256K x 9  |
 (2) 256K x 9  |
 NONE  |
 NONE  |
|
 2MB  |
 (2) 256K x 9  |
 (2) 256K x 9  |
 (2) 256K x 9  |
 (2) 256K x 9  |
|
 2MB  |
 (2) 1M x 9  |
 NONE  |
 NONE  |
 NONE  |
|
 3MB  |
 (2) 256K x 9  |
 (2) 256K x 9  |
 (2) 1M x 9  |
 NONE  |
|
 4MB  |
 (2) 1M x 9  |
 (2) 1M x 9  |
 NONE  |
 NONE  |
|
 5MB  |
 (2) 256K x 9  |
 (2) 256K x 9  |
 (2) 1M x 9  |
 (2) 1M x 9  |
|
 6MB  |
 (2) 1M x 9  |
 (2) 1M x 9  |
 (2) 1M x 9  |
 NONE  |
|
 8MB  |
 (2) 1M x 9  |
 (2) 1M x 9  |
 (2) 1M x 9  |
 (2) 1M x 9  |
|
 DRAM SWITCH CONFIGURATION  | ||||||
|
 Size  |
 SW3/1  |
 SW3/2  |
 SW3/3  |
 SW3/4  |
 SW3/5  |
 SW4/1  |
|
 1MB  |
 Off  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 2MB  |
 Off  |
 Off  |
 Off  |
 On  |
 On  |
 Off  |
|
 2MB  |
 Off  |
 Off  |
 On  |
 Off  |
 Off  |
 Off  |
|
 3MB  |
 Off  |
 Off  |
 On  |
 Off  |
 On  |
 Off  |
|
 4MB  |
 Off  |
 On  |
 On  |
 Off  |
 Off  |
 Off  |
|
 5MB  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 6MB  |
 Off  |
 Off  |
 On  |
 Off  |
 Off  |
 Off  |
|
 8MB  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 DRAM JUMPER/SWITCH CONFIGURATION  | ||||||
|
 Size  |
 SW4/2  |
 SW4/3  |
 SW4/4  |
 SW4/5  |
 W9  |
 W10  |
|
 1MB  |
 On  |
 On  |
 On  |
 On  |
 2 & 3  |
 2 & 3  |
|
 2MB  |
 On  |
 On  |
 On  |
 On  |
 2 & 3  |
 2 & 3  |
|
 2MB  |
 On  |
 On  |
 On  |
 On  |
 2 & 3  |
 2 & 3  |
|
 3MB  |
 Off  |
 Off  |
 On  |
 On  |
 2 & 3  |
 2 & 3  |
|
 4MB  |
 Off  |
 On  |
 On  |
 On  |
 1 & 2  |
 1 & 2  |
|
 5MB  |
 Off  |
 On  |
 On  |
 On  |
 1 & 2  |
 1 & 2  |
|
 6MB  |
 Off  |
 Off  |
 Off  |
 On  |
 1 & 2  |
 1 & 2  |
|
 8MB  |
 Off  |
 Off  |
 Off  |
 On  |
 1 & 2  |
 1 & 2  |
|
 Note:Pins designated should be in the closed position.  | ||||||
|
 PARALLEL PORT CONFIGURATION  | |||
|
 Setting  |
 SW1/1  |
 SW1/2  |
 SW2/2  |
|
 COM1/IRQ 4  |
 On  |
 Off  |
 Off  |
|
 COM2/IRQ3  |
 Off  |
 On  |
 On  |
|
 SERIAL PORT CONFIGURATION  | |||
|
 Setting  |
 SW1/3  |
 SW1/4  |
 SW2/4  |
|
 LPT1/IRQ 7  |
 On  |
 Off  |
 Off  |
|
 LPT2/IRQ5  |
 Off  |
 On  |
 On  |
