FORCOM TECHNOLOGY CORPORATION
FT-1307A, FT-1307N
|
 Processor  |
 S-series/AM486SX PLUS/80486SX/AM486DX PLUS/80486DX/CX M7/ 80486DX2/80486DX4/P24D/P24T/CX M9  |
|
 Processor Speed  |
 25/33/40/50(internal)/50/66(internal)/75(internal)/80(internal)/ 100(internal)MHz  |
|
 Chip Set  |
 SIS  |
|
 Video Chip Set  |
 Cirrus Logic  |
|
 Maximum Onboard Memory  |
 32MB  |
|
 Maximum Video Memory  |
 Unidentified  |
|
 Cache  |
 128/256/512KB  |
|
 BIOS  |
 Award  |
|
 Dimensions  |
 250mm x 220mm  |
|
 I/O Options  |
 Ethernet 10BaseT connector, floppy drive interface, IDE interfaces (2), parallel port, serial ports (2), VGA port, riser slot  |
|
 NPU Options  |
 None  |
|

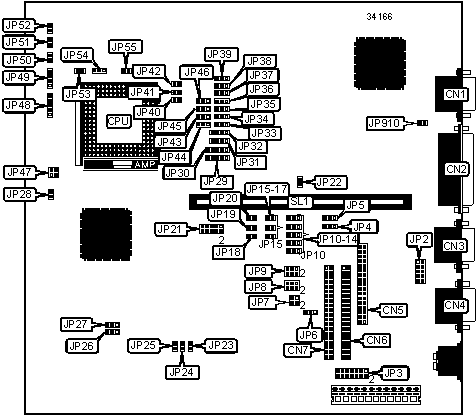

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 VGA port  |
 CN1  |
 IDE interface LED  |
 JP28  |
|
 Parallel port  |
 CN2  |
 Chassis fan power  |
 JP47  |
|
 Serial port 1  |
 CN3  |
 Power LED & keylock  |
 JP48  |
|
 Serial port 2/Ethernet 10BaseT port  |
 CN4  |
 Speaker  |
 JP49  |
|
 Floppy drive interface  |
 CN5  |
 Turbo LED  |
 JP50  |
|
 IDE interface 1  |
 CN6  |
 Turbo switch  |
 JP51  |
|
 IDE interface 2  |
 CN7  |
 Reset switch  |
 JP52  |
|
 Serial port 2  |
 JP2  |
 Riser slot  |
 SL1  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 »  |
 Floppy drive interface enabled  |
 JP6  |
 Pins 2 & 3 closed  |
|
 Floppy drive interface disabled  |
 JP6  |
 Pins 1 & 2 closed  | |
|
 »  |
 Factory configured - do not alter  |
 JP22  |
 Unidentified  |
|
 »  |
 Factory configured - do not alter  |
 JP38  |
 Unidentified  |
|
 »  |
 On board video enabled  |
 JP910  |
 Closed  |
|
 On board video disabled  |
 JP910  |
 Open  | |
|
 DRAM CONFIGURATION  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 1MB  |
 (1) 256K x 36  |
 None  |
|
 2MB  |
 (1) 512K x 36  |
 None  |
|
 2MB  |
 (1) 256K x 36  |
 (1) 256K x 36  |
|
 3MB  |
 (1) 512K x 36  |
 (1) 256K x 36  |
|
 4MB  |
 (1) 1M x 36  |
 None  |
|
 4MB  |
 (1) 512K x 36  |
 (1) 512K x 36  |
|
 5MB  |
 (1) 1M x 36  |
 (1) 256K x 36  |
|
 6MB  |
 (1) 1M x 36  |
 (1) 512K x 36  |
|
 8MB  |
 (1) 2M x 36  |
 None  |
|
 8MB  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 9MB  |
 (1) 2M x 36  |
 (1) 256K x 36  |
|
 10MB  |
 (1) 2M x 36  |
 (1) 512K x 36  |
|
 12MB  |
 (1) 2M x 36  |
 (1) 1M x 36  |
|
 16MB  |
 (1) 4M x 36  |
 None  |
|
 16MB  |
 (1) 2M x 36  |
 (1) 2M x 36  |
|
 17MB  |
 (1) 4M x 36  |
 (1) 256K x 36  |
|
 18MB  |
 (1) 4M x 36  |
 (1) 512K x 36  |
|
 20MB  |
 (1) 4M x 36  |
 (1) 1M x 36  |
|
 24MB  |
 (1) 4M x 36  |
 (1) 2M x 36  |
|
 32MB  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 Note: The location of banks 0 & 1 is unidentified.  | ||
|
 CACHE CONFIGURATION  | |
|
 Size  |
 Bank 0  |
|
 128KB  |
 (4) 32K x 8  |
|
 256KB  |
 (4) 64K x 8  |
|
 512KB  |
 (4) 128K x 8  |
|
 Note: The location of bank 0 is unidentified.  | |
|
 CACHE JUMPER CONFIGURATION  | ||
|
 Size  |
 JP26  |
 JP27  |
|
 128KB  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
|
 256KB  |
 Pins 1 & 2 closed  |
 Pins 2 & 3 closed  |
|
 512KB  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
|
 CPU SPEED SELECTION  | |||
|
 Speed  |
 JP23  |
 JP24  |
 JP25  |
|
 25MHz  |
 Open  |
 Open  |
 Closed  |
|
 33MHz  |
 Closed  |
 Closed  |
 Closed  |
|
 40MHz  |
 Open  |
 Closed  |
 Closed  |
|
 50iMHz  |
 Open  |
 Open  |
 Closed  |
|
 50MHz  |
 Closed  |
 Open  |
 Open  |
|
 66iMHz  |
 Closed  |
 Closed  |
 Closed  |
|
 75iMHz  |
 Open  |
 Open  |
 Closed  |
|
 80iMHz  |
 Open  |
 Closed  |
 Closed  |
|
 100iMHz  |
 Closed  |
 Closed  |
 Closed  |
|
 CPU TYPE SELECTION  | |||||
|
 Type  |
 JP29  |
 JP30  |
 JP31  |
 JP32  |
 JP33  |
|
 S-series  |
 1 & 2  |
 4 & 5  |
 1 & 2, 3 & 4  |
 3 & 4  |
 Open  |
|
 AM486SX PLUS  |
 4 & 5  |
 4 & 5  |
 2 & 3  |
 3 & 4  |
 Open  |
|
 80486SX  |
 Open  |
 Open  |
 2 & 3  |
 Open  |
 Open  |
|
 AM486DX PLUS  |
 4 & 5  |
 4 & 5  |
 1 & 2, 3 & 4  |
 3 & 4  |
 Open  |
|
 80486DX  |
 Open  |
 Open  |
 1 & 2, 3 & 4  |
 Open  |
 Open  |
|
 CX M7  |
 Open  |
 2 & 3  |
 1 & 2, 3 & 4  |
 2 & 3  |
 2 & 3  |
|
 80486DX2  |
 Open  |
 Open  |
 1 & 2, 3 & 4  |
 Open  |
 Open  |
|
 80486DX4  |
 Open  |
 4 & 5  |
 1 & 2, 3 & 4  |
 3 & 4  |
 Open  |
|
 P24D  |
 2 & 3  |
 4 & 5  |
 1 & 2, 3 & 4  |
 1 & 2, 3 & 4  |
 Open  |
|
 P24T (WB)  |
 Open  |
 1 & 2  |
 1 & 2  |
 3 & 4  |
 3 & 4  |
|
 P24T (WT)  |
 Open  |
 1 & 2  |
 1 & 2  |
 3 & 4  |
 3 & 4  |
|
 CX M9  |
 2 & 3  |
 4 & 5  |
 1 & 2, 3 & 4  |
 1 & 2, 3 & 4  |
 Open  |
|
 Note: Pins designated should be in the closed position.  | |||||
|
 CPU TYPE SELECTION (CON’T)  | |||||
|
 Type  |
 JP34  |
 JP35  |
 JP36  |
 JP37  |
 JP39  |
|
 S-series  |
 Open  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 Open  |
|
 AM486SX PLUS  |
 1 & 2  |
 Open  |
 2 & 3  |
 2 & 3  |
 Open  |
|
 80486SX  |
 Open  |
 Open  |
 2 & 3  |
 Open  |
 Open  |
|
 AM486DX PLUS  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 Open  |
|
 80486DX  |
 Open  |
 2 & 3  |
 2 & 3  |
 Open  |
 Open  |
|
 CX M7  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 Open  |
|
 80486DX2  |
 Open  |
 2 & 3  |
 2 & 3  |
 Open  |
 Open  |
|
 80486DX4  |
 Open  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 Open  |
|
 P24D  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 Open  |
|
 P24T (WB)  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
|
 P24T (WT)  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
|
 CX M9  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 Open  |
|
 Note: Pins designated should be in the closed position.  | |||||
|
 CPU TYPE SELECTION (CON’T)  | |||
|
 Type  |
 JP45  |
 JP53  |
 JP55  |
|
 S-series  |
 Open  |
 Open  |
 Closed  |
|
 AM486SX PLUS  |
 Pins 2 & 3 closed  |
 Open  |
 Closed  |
|
 80486SX  |
 Open  |
 Open  |
 Open  |
|
 AM486DX PLUS  |
 Pins 2 & 3 closed  |
 Open  |
 Closed  |
|
 80486DX  |
 Open  |
 Open  |
 Open  |
|
 CX M7  |
 Open  |
 Open  |
 Closed  |
|
 80486DX2  |
 Open  |
 Open  |
 Open  |
|
 80486DX4  |
 Open  |
 Open  |
 Closed  |
|
 P24D  |
 Pins 1 & 2 closed  |
 Open  |
 Closed  |
|
 P24T (WB)  |
 Open  |
 Open  |
 Closed  |
|
 P24T (WT)  |
 Open  |
 Open  |
 Closed  |
|
 CX M9  |
 Pins 1 & 2 closed  |
 Closed  |
 Closed  |
|
 CPU INTERNAL CLOCK SELECTION  | ||
|
 Type  |
 JP46  |
 JP54  |
|
 CX M7  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
|
 80486DX2  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
|
 80486DX4  |
 Open  |
 Pins 1 & 2 closed  |
|
 CX M9  |
 Open  |
 Pins 1 & 2 closed  |
|
 CPU VOLTAGE SELECTION  | ||||||
|
 Voltage  |
 JP40  |
 JP41  |
 JP42  |
 JP43  |
 JP44  | |
|
 3v  |
 Open  |
 Closed  |
 Open  |
 2 & 3  |
 2 & 3  | |
| » |
 3.3v  |
 Open  |
 Open  |
 Closed  |
 2 & 3  |
 2 & 3  |
|
 3.45v  |
 Closed  |
 Open  |
 Open  |
 2 & 3  |
 2 & 3  | |
|
 5v  |
 Open  |
 Open  |
 Open  |
 1 & 2  |
 1 & 2  | |
|
 Note: Pins designated should be in the closed position.  | ||||||
|
 DMA CHANNEL SELECTION  | |||
|
 Channel  |
 JP7  |
 JP9  | |
| » |
 1  |
 Pins 1 & 2 closed  |
 Pins 3 & 4 closed  |
|
 3  |
 Pins 3 & 4 closed  |
 Pins 5 & 6 closed  | |
|
 1 way  |
 N/A  |
 Pins 1 & 2 closed  | |
|
 2 way  |
 N/A  |
 Open  | |
|
 PARALLEL PORT ADDRESS SELECTION  | |||
|
 Setting  |
 JP11  |
 JP12  | |
|
 278  |
 Pins 1 & 2 closed  |
 Pins 2 & 3 closed  | |
| » |
 378  |
 Pins 2 & 3 closed  |
 Pins 1 & 2 closed  |
|
 3BC  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  | |
|
 Disabled  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  | |
|
 SERIAL PORT 1 ADDRESS SELECTION  | |||
|
 Setting  |
 JP13  |
 JP14  | |
|
 2E8  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  | |
|
 3E8  |
 Pins 2 & 3 closed  |
 Pins 1 & 2 closed  | |
| » |
 3F8  |
 Pins 1 & 2 closed  |
 Pins 2 & 3 closed  |
|
 Disabled  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  | |
|
 SERIAL PORT 2 ADDRESS SELECTION  | |||
|
 Setting  |
 JP4  |
 JP5  | |
|
 2E8  |
 Pins 2 & 3 closed  |
 Pins 1 & 2 closed  | |
| » |
 2F8  |
 Pins 1 & 2 closed  |
 Pins 2 & 3 closed  |
|
 3E8  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  | |
|
 Disabled  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  | |
|
 SERIAL PORT 1 INTERRUPT SELECTION  | ||||
|
 IRQ  |
 JP15  |
 JP16  |
 JP17  | |
|
 IRQ3  |
 Closed  |
 Open  |
 Open  | |
| » |
 IRQ4  |
 Open  |
 Closed  |
 Open  |
|
 IRQ5  |
 Open  |
 Open  |
 Closed  | |
|
 SERIAL PORT 2 INTERRUPT SELECTION  | ||||
|
 IRQ  |
 JP18  |
 J19  |
 JP20  | |
| » |
 IRQ3  |
 Closed  |
 Open  |
 Open  |
|
 IRQ4  |
 Open  |
 Closed  |
 Open  | |
|
 IRQ5  |
 Open  |
 Open  |
 Closed  | |
|
 PARALLEL PORT INTERRUPT SELECTION  | ||
|
 IRQ  |
 JP10  | |
|
 IRQ5  |
 Pins 1 & 2 closed  | |
| » |
 IRQ7  |
 Pins 2 & 3 closed  |
|
 PARALLEL PORT MODE SELECTION  | ||
|
 Setting  |
 JP8  | |
| » |
 EPP/SPP  |
 Pins 2 & 4, 3 & 5 closed  |
|
 EPP/ECP  |
 Pins 1 & 3, 4 & 6 closed  | |
|
 Printer  |
 Pins 1 & 3, 2 & 4 closed  | |
|
 EXT2FDD  |
 Pins 3 & 5, 4 & 6 closed  | |
|
 ETHERNET ADDRESS SELECTION  | ||
|
 Setting  |
 JP3  | |
|
 200h  |
 Pins 1 & 2 closed  | |
|
 220h  |
 Pins 1 & 2, 5 & 6 closed  | |
|
 240h  |
 Pins 1 & 2, 3 & 4 closed  | |
|
 260h  |
 Pins 1 & 2, 3 & 4, 5 & 6 closed  | |
| » |
 300h  |
 Open  |
|
 320h  |
 Pins 5 & 6 closed  | |
|
 340h  |
 Pins 3 & 4 closed  | |
|
 360h  |
 Pins 3 & 4, 5 & 6 closed  | |
|
 ETHERNET INTERRUPT SELECTION  | ||
|
 IRQ  |
 JP21  | |
|
 3  |
 Pins 5 & 6 closed  | |
| » |
 5  |
 Pins 3 & 4 closed  |
|
 9  |
 Pins 1 & 2 closed  | |
|
 10  |
 Pins 7 & 8 closed  | |
|
 11  |
 Pins 9 & 10 closed  | |
|
 MISCELLANEOUS TECHNICAL NOTE  |
|
 JP3 pins 7 & 8, 9 & 10, 11 & 12, 13 & 14 set the boot ROM address. The addresses are unidentified.  |
