ELITEGROUP COMPUTER SYSTEMS, INC.
P5TX-A
|
 Processor  |
 CX M1/AM K5/Pentium  |
|
 Processor Speed  |
 90/100/120/133/150/166/200/233MHz  |
|
 Chip Set  |
 Intel  |
|
 Video Chip Set  |
 None  |
|
 Maximum Onboard Memory  |
 256MB (EDO supported)  |
|
 Maximum Video Memory  |
 None  |
|
 Cache  |
 256/512KB  |
|
 BIOS  |
 Award  |
|
 Dimensions  |
 324mm x 187mm  |
|
 I/O Options  |
 32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), IR connector, USB connector, ATX power connector  |
|
 NPU Options  |
 None  |
|

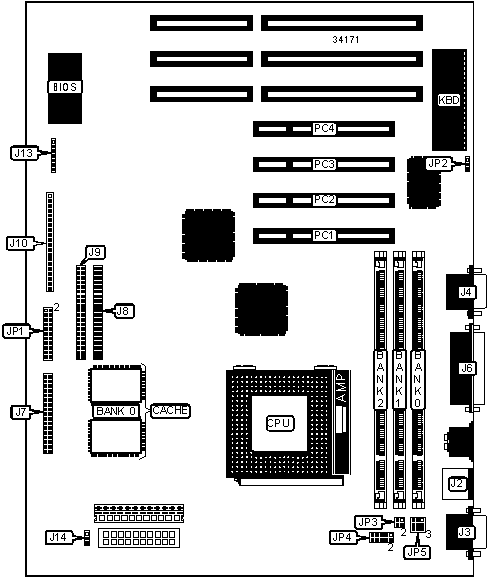

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 ATX power connector  |
 ATX  |
 Green PC LED  |
 J10 pins 6 - 8  |
|
 PS/2 mouse port  |
 J2  |
 Reset switch  |
 J10 pins 9 & 10  |
|
 Serial port 1  |
 J3  |
 Keylock  |
 J10 pins 11 & 12  |
|
 Serial port 2  |
 J4  |
 Speaker  |
 J10 pins 13 - 16  |
|
 Parallel port  |
 J6  |
 IDE interface LED  |
 J10 pins 17 & 18  |
|
 Floppy drive interface  |
 J7  |
 Power on switch  |
 J10 pins 19 & 20  |
|
 IDE interface 2  |
 J8  |
 USB connector  |
 J11  |
|
 IDE interface 1  |
 J9  |
 IR connector  |
 J13  |
|
 Power LED  |
 J10 pins 1 - 3  |
 Chassis fan power  |
 J14  |
|
 Green PC connector  |
 J10 pins 4 & 5  |
 32-bit PCI slots  |
 PC1 – PC4  |
|
 Note: On some models, J13 may be labeled as J12. J12 will be a 5-pin IR connector.  | |||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 »  |
 CMOS memory normal operation  |
 JP2  |
 Pins 2 & 3 closed  |
|
 CMOS memory clear  |
 JP2  |
 Pins 1 & 2 closed  | |
|
 DIMM CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 8MB  |
 (1) 1M x 64  |
 None  |
 None  |
|
 16MB  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 None  |
|
 24MB  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 (1) 1M x 64  |
|
 16MB  |
 (1) 2M x 64  |
 None  |
 None  |
|
 32MB  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 None  |
|
 48MB  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 (1) 2M x 64  |
|
 32MB  |
 (1) 4M x 64  |
 None  |
 None  |
|
 64MB  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 None  |
|
 96MB  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 (1) 4M x 64  |
|
 64MB  |
 (1) 8M x 64  |
 None  |
 None  |
|
 128MB  |
 (1) 8M x 64  |
 (1) 8M x 64  |
 None  |
|
 192MB  |
 (1) 8M x 64  |
 (1) 8M x 64  |
 (1) 8M x 64  |
|
 128MB  |
 (1) 16M x 64  |
 None  |
 None  |
|
 256MB  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 None  |
|
 Note: Board accepts EDO memory.  | |||
|
 DIMM VOLTAGE CONFIGURATION  | ||
|
 Voltage  |
 JP5  | |
| » |
 3.3v  |
 Pins 1 & 2, 4 & 5, 7 & 8 closed  |
|
 5v  |
 Pins 2 & 3, 5 & 6, 8 & 9 closed  | |
|
 CACHE CONFIGURATION  | |
|
 Size  |
 Bank 0  |
|
 256KB  |
 (2) 32K x 32  |
|
 512KB  |
 (2) 64K x 32  |
|
 CPU SPEED SELECTION (CYRIX)  | |||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP1  |
|
 133MHz  |
 55MHz  |
 2x  |
 1 & 3, 4 & 6, 11 & 13, 17 & 19, 20 & 22  |
|
 150MHz  |
 60MHz  |
 2x  |
 1 & 3, 4 & 6, 11 & 13, 17 & 19, 18 & 20  |
|
 166MHz  |
 66MHz  |
 2x  |
 1 & 3, 4 & 6, 9 & 11, 17 & 19, 18 & 20  |
|
 200MHz  |
 75MHz  |
 2x  |
 1 & 3, 4 & 6, 9 & 11, 17 & 19, 20 & 22  |
|
 Note: Pins designated should be in the closed position.  | |||
|
 CPU SPEED SELECTION (AMD)  | |||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP1  |
|
 90MHz  |
 60MHz  |
 1.5x  |
 1 & 3, 2 & 4, 11 & 13, 17 & 19, 18 & 20  |
|
 100MHz  |
 66MHz  |
 1.5x  |
 1 & 3, 2 & 4, 9 & 11, 17 & 19, 18 & 20  |
|
 120MHz  |
 60MHz  |
 2x  |
 1 & 3, 4 & 6, 11 & 13, 17 & 19, 18 & 20  |
|
 133MHz  |
 66MHz  |
 2x  |
 1 & 3, 4 & 6, 9 & 11, 17 & 19, 18 & 20  |
|
 166MHz  |
 66MHz  |
 2.5x  |
 3 & 5, 4 & 6, 9 & 11, 17 & 19, 18 & 20  |
|
 Note: Pins designated should be in the closed position.  | |||
|
 CPU SPEED SELECTION (INTEL)  | |||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP1  |
|
 90MHz  |
 60MHz  |
 1.5x  |
 1 & 3, 2 & 4, 11 & 13, 17 & 19, 18 & 20  |
|
 100MHz  |
 66MHz  |
 1.5x  |
 1 & 3, 2 & 4, 9 & 11, 17 & 19, 18 & 20  |
|
 120MHz  |
 60MHz  |
 2x  |
 1 & 3, 4 & 6, 11 & 13, 17 & 19, 18 & 20  |
|
 133MHz  |
 66MHz  |
 2x  |
 1 & 3, 4 & 6, 9 & 11, 17 & 19, 18 & 20  |
|
 150MHz  |
 60MHz  |
 2.5x  |
 3 & 5, 4 & 6, 11 & 13, 17 & 19, 18 & 20  |
|
 166MHz  |
 66MHz  |
 2.5x  |
 3 & 5, 4 & 6, 9 & 11, 17 & 19, 18 & 20  |
|
 200MHz  |
 66MHz  |
 3x  |
 2 & 4, 3 & 5, 9 & 11, 17 & 19, 18 & 20  |
|
 233MHz  |
 66MHz  |
 3.5x  |
 1 & 3, 2 & 4, 9 & 11, 17 & 19, 18 & 20  |
|
 Note: Pins designated should be in the closed position.  | |||
|
 CPU VOLTAGE SELECTION (SINGLE)  | ||
|
 Voltage  |
 JP3  | |
| » |
 3.52v  |
 Pins 3 & 4 closed  |
|
 CPU VOLTAGE SELECTION (DUAL)  | ||||
|
 Voltage  |
 V core  |
 JP3  |
 JP4  | |
|
 3.3v  |
 2.5v  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  | |
| » |
 3.3v  |
 2.8v  |
 Pins 1 & 2 closed  |
 Pins 3 & 4 closed  |
|
 3.3v  |
 2.9v  |
 Pins 1 & 2 closed  |
 Pins 5 & 6 closed  | |
|
 3.3v  |
 3.3v  |
 Pins 1 & 2 closed  |
 Pins 9 & 10 closed  | |
