ELITEGROUP COMPUTER SYSTEMS, INC.
P5TX-AR
|
 Processor  |
 CX 6X86/CX 686MX/IBM 6X86/IBM 686MX/AM K5/AM K6/Pentium  |
|
 Processor Speed  |
 75/90/100/120/133/150/166/200/233MHz  |
|
 Chip Set  |
 Intel  |
|
 Video Chip Set  |
 ATI  |
|
 Maximum Onboard Memory  |
 256MB (EDO supported)  |
|
 Maximum Video Memory  |
 4MB  |
|
 Cache  |
 256/512KB  |
|
 BIOS  |
 Award  |
|
 Dimensions  |
 305mm x 244mm  |
|
 I/O Options  |
 32-bit PCI slots (3), floppy drive interface, game port, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), VGA feature connector, VGA port, IR connector, USB connectors (2), ATX power connector, microphone in, line in, line out, TV out connector, audio in – CD-ROM  |
|
 NPU Options  |
 None  |
|

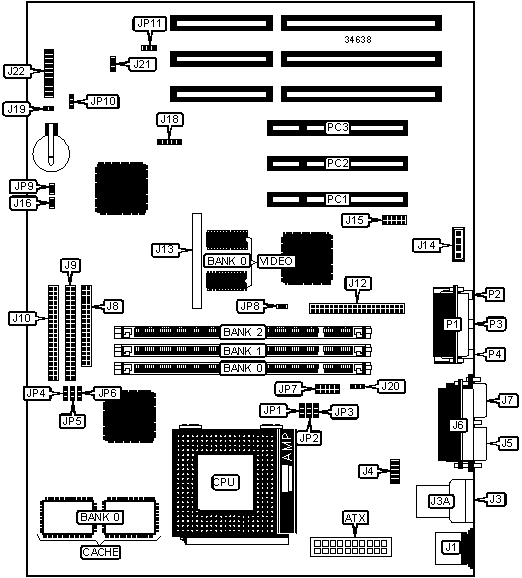

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 ATX power connector  |
 ATX  |
 Soft off power supply  |
 J19  |
|
 PS/2 mouse port  |
 J1  |
 CPU fan power  |
 J20  |
|
 USB connector  |
 J3  |
 Intrusion connector  |
 J21  |
|
 USB connector  |
 J3A  |
 Power LED  |
 J22/pins 2 & 3  |
|
 Serial port 2  |
 J4  |
 Green PC connector  |
 J22/pins 4 & 5  |
|
 Serial port 1  |
 J5  |
 Turbo switch  |
 J22/pins 6 & 7  |
|
 Parallel port  |
 J6  |
 Reset switch  |
 J22/pins 9 & 10  |
|
 VGA port  |
 J7  |
 Keylock  |
 J22/pins 11 - 15  |
|
 Floppy drive interface  |
 J8  |
 Speaker  |
 J22/pins 17 - 20  |
|
 IDE interface 2  |
 J9  |
 Green PC LED  |
 JP9  |
|
 IDE interface 1  |
 J10  |
 Wake on modem connector  |
 JP11  |
|
 VGA feature connector  |
 J12  |
 Game port  |
 P1  |
|
 Audio in – CD-ROM  |
 J14  |
 Microphone in  |
 P2  |
|
 TV out connector  |
 J15  |
 Line in  |
 P3  |
|
 IDE interface LED  |
 J16  |
 Line out  |
 P4  |
|
 IR connector  |
 J18  |
 32-bit PCI slots  |
 PC1 – PC3  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 »  |
 Factory configured - do not alter  |
 JP1  |
 Unidentified  |
|
 »  |
 On board video enabled  |
 JP8  |
 Open  |
|
 On board video disabled  |
 JP8  |
 Closed  | |
|
 »  |
 CMOS memory normal operation  |
 JP10  |
 Pins 2 & 3 closed  |
|
 CMOS memory clear  |
 JP10  |
 Pins 1 & 2 closed  | |
|
 DIMM CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 8MB  |
 (1) 1M x 64  |
 None  |
 None  |
|
 16MB  |
 (1) 2M x 64  |
 None  |
 None  |
|
 16MB  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 None  |
|
 24MB  |
 (1) 2M x 64  |
 (1) 1M x 64  |
 None  |
|
 24MB  |
 (1) 1M x 64  |
 (1) 1M x 64  |
 (1) 1M x 64  |
|
 32MB  |
 (1) 4M x 64  |
 None  |
 None  |
|
 32MB  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 None  |
|
 40MB  |
 (1) 4M x 64  |
 (1) 1M x 64  |
 None  |
|
 48MB  |
 (1) 4M x 64  |
 (1) 2M x 64  |
 None  |
|
 48MB  |
 (1) 2M x 64  |
 (1) 2M x 64  |
 (1) 2M x 64  |
|
 64MB  |
 (1) 8M x 64  |
 None  |
 None  |
|
 64MB  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 None  |
|
 72MB  |
 (1) 8M x 64  |
 (1) 1M x 64  |
 None  |
|
 80MB  |
 (1) 8M x 64  |
 (1) 2M x 64  |
 None  |
|
 DIMM CONFIGURATION (CON’T)  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
|
 96MB  |
 (1) 8M x 64  |
 (1) 4M x 64  |
 None  |
|
 96MB  |
 (1) 4M x 64  |
 (1) 4M x 64  |
 (1) 4M x 64  |
|
 128MB  |
 (1) 16M x 64  |
 None  |
 None  |
|
 128MB  |
 (1) 8M x 64  |
 (1) 8M x 64  |
 None  |
|
 136MB  |
 (1) 16M x 64  |
 (1) 1M x 64  |
 None  |
|
 144MB  |
 (1) 16M x 64  |
 (1) 2M x 64  |
 None  |
|
 160MB  |
 (1) 16M x 64  |
 (1) 4M x 64  |
 None  |
|
 192MB  |
 (1) 16M x 64  |
 (1) 8M x 64  |
 None  |
|
 256MB  |
 (1) 16M x 64  |
 (1) 16M x 64  |
 None  |
|
 Note: Board accepts EDO memory. Bank 2 will not accept any module larger than 32MB.  | |||
|
 CACHE CONFIGURATION  | |
|
 Size  |
 Bank 0  |
|
 256KB  |
 (2) 32K x 32  |
|
 512KB  |
 (2) 64K x 32  |
|
 VIDEO MEMORY CONFIGURATION  | ||
|
 Size  |
 Bank 0  |
 J13  |
|
 2MB  |
 2MB  |
 Not Installed  |
|
 4MB  |
 2MB  |
 2MB module installed  |
|
 CPU SPEED SELECTION (CX 6X86)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP2  |
 JP3  |
 JP4  |
 JP5  |
 JP6  |
|
 120MHz  |
 50MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 N/A  |
 N/A  |
 N/A  |
|
 133MHz  |
 55MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
|
 150MHz  |
 60MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
|
 166MHz  |
 66MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 200MHz  |
 75MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED SELECTION (CX 6X86MX)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP2  |
 JP3  |
 JP4  |
 JP5  |
 JP6  |
|
 150MHz  |
 75MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED SELECTION (IBM 6X86)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP2  |
 JP3  |
 JP4  |
 JP5  |
 JP6  |
|
 120MHz  |
 50MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 N/A  |
 N/A  |
 N/A  |
|
 133MHz  |
 55MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
|
 150MHz  |
 60MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
|
 166MHz  |
 66MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 200MHz  |
 75MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED SELECTION (IBM 6X86MX)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP2  |
 JP3  |
 JP4  |
 JP5  |
 JP6  |
|
 150MHz  |
 75MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED SELECTION (AM K5)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP2  |
 JP3  |
 JP4  |
 JP5  |
 JP6  |
|
 75MHz  |
 50MHz  |
 1.5x  |
 1 & 2  |
 1 & 2  |
 N/A  |
 N/A  |
 N/A  |
|
 90MHz  |
 60MHz  |
 1.5x  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
|
 100MHz  |
 66MHz  |
 1.5x  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 120MHz  |
 60MHz  |
 1.5x  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
|
 133MHz  |
 66MHz  |
 1.5x  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 150MHz  |
 60MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
|
 166MHz  |
 66MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED SELECTION (AM K6)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP2  |
 JP3  |
 JP4  |
 JP5  |
 JP6  |
|
 200MHz  |
 66MHz  |
 3x  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 233MHz  |
 66MHz  |
 3.5x  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU SPEED SELECTION (INTEL)  | |||||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 JP2  |
 JP3  |
 JP4  |
 JP5  |
 JP6  |
|
 75MHz  |
 50MHz  |
 1.5x  |
 1 & 2  |
 1 & 2  |
 N/A  |
 N/A  |
 N/A  |
|
 90MHz  |
 60MHz  |
 1.5x  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
|
 100MHz  |
 66MHz  |
 1.5x  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 120MHz  |
 60MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
|
 133MHz  |
 66MHz  |
 2x  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 150MHz  |
 60MHz  |
 2.5x  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
|
 166MHz  |
 66MHz  |
 2.5x  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 200MHz  |
 66MHz  |
 3x  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 233MHz  |
 66MHz  |
 3.5x  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU VOLTAGE SELECTION  | |
|
 Voltage  |
 JP7  |
|
 2.5v  |
 Pins 9 & 10 closed  |
|
 2.8v  |
 Pins 7 & 8 closed  |
|
 2.9v  |
 Pins 5 & 6 closed  |
|
 3.2v  |
 Pins 3 & 4 closed  |
|
 3.3v  |
 Pins 1 & 2 closed  |
