IBM CORPORATION
486SLC2 VESA
|
 Processor  |
 486SLC2  |
|
 Processor Speed  |
 50(internal)/66(internal)MHz  |
|
 Chip Set  |
 Unidentified  |
|
 Video Chip Set  |
 None  |
|
 Maximum Onboard Memory  |
 16MB  |
|
 Maximum Video Memory  |
 None  |
|
 Cache  |
 64/128/256KB  |
|
 BIOS  |
 Award  |
|
 Dimensions  |
 254mm x 218mm  |
|
 I/O Options  |
 32-bit VESA local bus slots (3)  |
|
 NPU Options  |
 80387SX  |
|

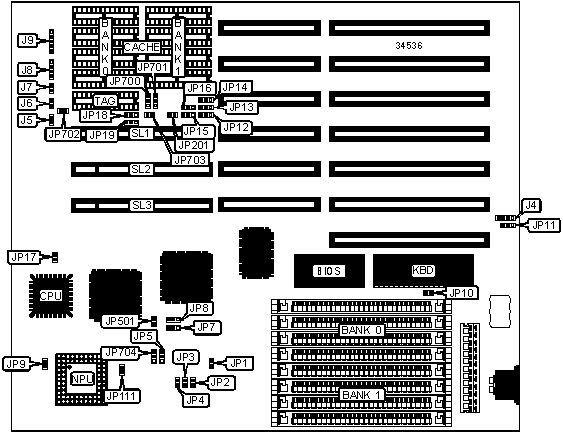

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 External battery  |
 J4  |
 Speaker  |
 J8  |
|
 Turbo LED  |
 J5  |
 Power LED & keylock  |
 J9  |
|
 Turbo switch  |
 J6  |
 Chassis fan power  |
 JP9  |
|
 Reset switch  |
 J7  |
 32-bit VESA local bus slots  |
 SL1 – SL3  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 »  |
 Monitor type select color/EGA/VGA  |
 JP10  |
 Closed  |
|
 Monitor type select monochrome  |
 JP10  |
 Open  | |
|
 Battery type select internal  |
 JP11  |
 Pins 2 & 3 closed  | |
|
 Battery type select external  |
 JP11  |
 Pins 1 & 2 closed  | |
|
 »  |
 CPU memory read/write delay enabled  |
 JP700  |
 Pins 1 & 2 closed  |
|
 CPU memory read/write delay disabled  |
 JP700  |
 Pins 2 & 3 closed  | |
|
 SIMM CONFIGURATION  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 1MB  |
 (4) 256K x 9  |
 None  |
|
 2MB  |
 (4) 256K x 9  |
 (4) 256K x 9  |
|
 4MB  |
 (4) 1M x 9  |
 None  |
|
 8MB  |
 (4) 1M x 9  |
 (4) 1M x 9  |
|
 16MB  |
 (4) 4M x 9  |
 None  |
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 TAG  |
|
 64KB  |
 (4) 8K x 8  |
 (4) 8K x 8  |
 (1) 8K x 8  |
|
 128KB  |
 (4) 32K x 8  |
 None  |
 (1) 32K x 8  |
|
 256KB  |
 (4) 32K x 8  |
 (4) 32K x 8  |
 (1) 32K x 8  |
|
 CACHE JUMPER CONFIGURATION  | |||||
|
 Size  |
 JP12  |
 JP13  |
 JP14  |
 JP15  |
 JP16  |
|
 64KB  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 128KB  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 256KB  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 Note: Pins designated should be in the closed position.  | |||||
|
 CACHE JUMPER CONFIGURATION (CON’T)  | ||||
|
 Size  |
 JP11  |
 JP17  |
 JP702  |
 JP703  |
|
 64KB  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 128KB  |
 Closed  |
 Open  |
 Closed  |
 Closed  |
|
 256KB  |
 Open  |
 Closed  |
 Closed  |
 Closed  |
|
 CPU SPEED SELECTION  | ||||||
|
 Speed  |
 JP1  |
 JP2  |
 JP3  |
 JP4  |
 JP5  |
 JP704  |
|
 50iMHz  |
 Closed  |
 Open  |
 Open  |
 Closed  |
 2 & 3  |
 1 & 2  |
|
 66iMHz  |
 Closed  |
 Closed  |
 Open  |
 Open  |
 2 & 3  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | ||||||
|
 CPU ADS DELAY SELECTION  | |||
|
 Setting  |
 JP201  |
 JP701  | |
| » |
 Enabled  |
 Closed  |
 Pins 1 & 2 closed  |
|
 Disabled  |
 Open  |
 Pins 2 & 3 closed  | |
|
 VL BUS WAIT STATE SELECTION  | ||
|
 Setting  |
 JP18  | |
| » |
 0  |
 Pins 1 & 2 closed  |
|
 1  |
 Pins 2 & 3 closed  | |
|
 VL BUS SPEED SELECTION  | |
|
 Speed  |
 JP19  |
|
 <= 33MHz  |
 Pins 1 & 2 closed  |
|
 >33 MHz  |
 Pins 2 & 3 closed  |
|
 LOCAL BUS CLOCK DELAY SELECTION  | |||
|
 Setting  |
 JP7  |
 JP8  | |
| » |
 No delay  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
|
 One gate delay  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  | |
