LANNER ELECTRONICS, INC.
AP-4100AA
|
 Device Type  |
 Mainboard  |
|
 Processor  |
 80486SX/ODP486/80486DX/CX486DX2/AM486DX2/AM486DE2/ 80486DX2/CX486DX4/AM486DX4/80486DX4/P24T/CX 5X86/ AM 5X86  |
|
 Processor Speed  |
 25/33/40/50(internal)/50/66(internal)/80(internal)/100(internal)/ 120(internal)/150(internal/160(internal)MHz  |
|
 Chip Set  |
 ALI  |
|
 Video Chip Set  |
 None  |
|
 Maximum Onboard Memory  |
 128MB  |
|
 Maximum Video Memory  |
 None  |
|
 Cache  |
 64/128/256KB  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 185mm x 122mm  |
|
 I/O Options  |
 Floppy drive interface, IDE interface, parallel port, serial ports (2), PC/104 connectors (2)  |
|
 NPU Options  |
 None  |
|

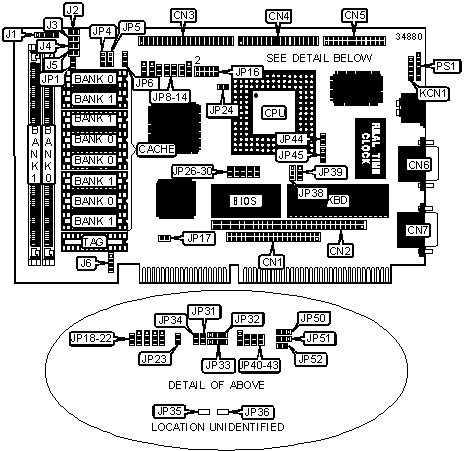

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 PC/104 connector (8-bit)  |
 CN1  |
 IDE interface LED  |
 J2  |
|
 PC/104 connector (16-bit)  |
 CN2  |
 Turbo LED  |
 J3  |
|
 IDE interface  |
 CN3  |
 Turbo switch  |
 J4  |
|
 Floppy drive interface  |
 CN4  |
 Reset switch  |
 J5  |
|
 Parallel port  |
 CN5  |
 Speaker  |
 J6  |
|
 Serial port 1  |
 CN6  |
 Auxiliary keyboard connector  |
 KCN1  |
|
 Serial port 2  |
 CN7  |
 Power connector  |
 PS1  |
|
 Power LED & keylock  |
 J1  | ||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 »  |
 Serial port 1 COM select COM1  |
 JP8  |
 Pins 1 & 2 closed  |
|
 Serial port 1 COM select COM3  |
 JP8  |
 Pins 2 & 3 closed  | |
|
 »  |
 Factory configured - do not alter  |
 JP10  |
 Open  |
|
 »  |
 Serial port 2 COM select COM2  |
 JP14  |
 Pins 1 & 2 closed  |
|
 Serial port 2 COM select COM4  |
 JP14  |
 Pins 2 & 3 closed  | |
|
 IDE interface enabled  |
 JP18  |
 Open  | |
|
 IDE interface disabled  |
 JP18  |
 Closed  | |
|
 »  |
 Factory configured - do not alter  |
 JP20  |
 Pins 1 & 2 closed  |
|
 »  |
 Factory configured - do not alter  |
 JP31  |
 Closed  |
|
 »  |
 Factory configured - do not alter  |
 JP34  |
 Closed  |
|
 »  |
 Factory configured - do not alter  |
 JP35  |
 Open  |
|
 »  |
 Power good from board  |
 JP36  |
 Pins 1 & 2 closed  |
|
 Power good from power supply  |
 JP36  |
 Pins 2 & 3 closed  | |
|
 »  |
 Factory configured - do not alter  |
 JP41  |
 Closed  |
|
 Floppy drive interface enabled  |
 JP42  |
 Open  | |
|
 Floppy drive interface disabled  |
 JP42  |
 Closed  | |
|
 Serial port 1 enabled  |
 JP43  |
 Open  | |
|
 Serial port 1 disabled  |
 JP43  |
 Closed  | |
|
 Serial port 2 enabled  |
 JP52  |
 Open  | |
|
 Serial port 2 disabled  |
 JP52  |
 Closed  | |
|
 SIMM CONFIGURATION  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 1MB  |
 (1) 256K x 36  |
 None  |
|
 2MB  |
 (1) 512K x 36  |
 None  |
|
 2MB  |
 (1) 256K x 36  |
 (1) 256K x 36  |
|
 4MB  |
 (1) 1M x 36  |
 None  |
|
 SIMM CONFIGURATION (CON’T)  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 4MB  |
 (1) 512K x 36  |
 (1) 512K x 36  |
|
 5MB  |
 (1) 1M x 36  |
 (1) 256K x 36  |
|
 6MB  |
 (1) 1M x 36  |
 (1) 512K x 36  |
|
 8MB  |
 (1) 2M x 36  |
 None  |
|
 8MB  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 9MB  |
 (1) 2M x 36  |
 (1) 256K x 36  |
|
 10MB  |
 (1) 2M x 36  |
 (1) 512K x 36  |
|
 12MB  |
 (1) 2M x 36  |
 (1) 1M x 36  |
|
 16MB  |
 (1) 4M x 36  |
 None  |
|
 16MB  |
 (1) 2M x 36  |
 (1) 2M x 36  |
|
 17MB  |
 (1) 4M x 36  |
 (1) 256K x 36  |
|
 18MB  |
 (1) 4M x 36  |
 (1) 512K x 36  |
|
 20MB  |
 (1) 4M x 36  |
 (1) 1M x 36  |
|
 24MB  |
 (1) 4M x 36  |
 (1) 2M x 36  |
|
 32MB  |
 (1) 8M x 36  |
 None  |
|
 32MB  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 33MB  |
 (1) 8M x 36  |
 (1) 256K x 36  |
|
 34MB  |
 (1) 8M x 36  |
 (1) 512K x 36  |
|
 36MB  |
 (1) 8M x 36  |
 (1) 1M x 36  |
|
 40MB  |
 (1) 8M x 36  |
 (1) 2M x 36  |
|
 48MB  |
 (1) 8M x 36  |
 (1) 4M x 36  |
|
 64MB  |
 (1) 8M x 36  |
 (1) 8M x 36  |
|
 64MB  |
 (1) 16M x 36  |
 None  |
|
 65MB  |
 (1) 16M x 36  |
 (1) 256K x 36  |
|
 66MB  |
 (1) 16M x 36  |
 (1) 512K x 36  |
|
 68MB  |
 (1) 16M x 36  |
 (1) 1M x 36  |
|
 72MB  |
 (1) 16M x 36  |
 (1) 2M x 36  |
|
 80MB  |
 (1) 16M x 36  |
 (1) 4M x 36  |
|
 96MB  |
 (1) 16M x 36  |
 (1) 8M x 36  |
|
 128MB  |
 (1) 16M x 36  |
 (1) 16M x 36  |
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 TAG  |
|
 64KB  |
 (4) 8K x 8  |
 (4) 8K x 8  |
 Unidentified  |
|
 128KB  |
 (4) 32K x 8  |
 None  |
 Unidentified  |
|
 256KB  |
 (4) 32K x 8  |
 (4) 32K x 8  |
 Unidentified  |
|
 CACHE JUMPER CONFIGURATION  | ||||
|
 Size  |
 JP1  |
 JP4  |
 JP5  |
 JP17  |
|
 64KB  |
 Open  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
 Open  |
|
 128KB  |
 Closed  |
 Pins 2 & 3 closed  |
 Pins 1 & 2 closed  |
 Open  |
|
 256KB  |
 Closed  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
 Closed  |
|
 CPU SPEED SELECTION  | |||||
|
 Speed  |
 JP6  |
 JP9  |
 JP11  |
 JP12  |
 JP13  |
|
 25MHz  |
 1 & 2  |
 1 & 2  |
 Open  |
 Open  |
 Closed  |
|
 33MHz  |
 1 & 2  |
 1 & 2  |
 Closed  |
 Open  |
 Closed  |
|
 40MHz  |
 2 & 3  |
 2 & 3  |
 Closed  |
 Closed  |
 Open  |
|
 50iMHz  |
 1 & 2  |
 1 & 2  |
 Open  |
 Open  |
 Closed  |
|
 50MHz  |
 2 & 3  |
 2 & 3  |
 Open  |
 Open  |
 Closed  |
|
 66iMHz  |
 1 & 2  |
 1 & 2  |
 Closed  |
 Open  |
 Closed  |
|
 80iMHz  |
 2 & 3  |
 2 & 3  |
 Closed  |
 Closed  |
 Open  |
|
 100iMHz  |
 1 & 2  |
 1 & 2  |
 Closed  |
 Open  |
 Closed  |
|
 120iMHz  |
 2 & 3  |
 2 & 3  |
 Closed  |
 Closed  |
 Open  |
|
 133iMHz  |
 1 & 2  |
 1 & 2  |
 Closed  |
 Open  |
 Closed  |
|
 150iMHz  |
 2 & 3  |
 2 & 3  |
 Open  |
 Open  |
 Closed  |
|
 160iMHz  |
 2 & 3  |
 2 & 3  |
 Closed  |
 Closed  |
 Open  |
|
 Note: Pins designated should be in the closed position.  | |||||
|
 CPU TYPE SELECTION  | ||||||
|
 Type  |
 JP19  |
 JP21  |
 JP22  |
 JP23  |
 JP24  |
 JP30  |
|
 80486SX  |
 Open  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 ODP486  |
 Open  |
 2 & 3  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
|
 80486DX  |
 Open  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 CX 486DX2  |
 Open  |
 2 & 3  |
 1 & 2  |
 Closed  |
 Closed  |
 Open  |
|
 AM486DX2  |
 1 & 2  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 AM486DE2  |
 1 & 2  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 AM486DX2 SV8B  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
|
 80486DX2  |
 Open  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 CX 486DX4  |
 Open  |
 2 & 3  |
 1 & 2  |
 Closed  |
 Closed  |
 Open  |
|
 AM486DX4 NV8T  |
 Open  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 AM486DX4 SV8B  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
|
 80486DX4  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
|
 P24T  |
 Open  |
 1 & 2  |
 Open  |
 Open  |
 Open  |
 Closed  |
|
 CX 5X86  |
 Open  |
 2 & 3  |
 2 & 3  |
 Open  |
 Closed  |
 Open  |
|
 AM 5X86  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
|
 Note: Pins designated should be in the closed position.  | ||||||
|
 CPU TYPE SELECTION (CON’T)  | |||||
|
 Type  |
 JP32  |
 JP33  |
 JP40  |
 JP44  |
 JP45  |
|
 80486SX  |
 Open  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
|
 ODP486  |
 1 & 2, 3 & 4  |
 1 & 2, 3 & 4  |
 1 & 2  |
 Closed  |
 Open  |
|
 80486DX  |
 Open  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Open  |
 Open  |
|
 CX 486DX2  |
 2 & 3  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Open  |
 1 & 2  |
|
 AM486DX2  |
 Open  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Open  |
 Open  |
|
 AM486DE2  |
 Open  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Open  |
 Open  |
|
 AM486DX2 SV8B  |
 1 & 2, 3 & 4  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Closed  |
 2 & 3  |
|
 80486DX2  |
 Open  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Open  |
 Open  |
|
 CX 486DX4  |
 2 & 3  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Open  |
 1 & 2  |
|
 AM486DX4 NV8T  |
 Open  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Open  |
 Open  |
|
 AM486DX4 SV8B  |
 1 & 2, 3 & 4  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Closed  |
 2 & 3  |
|
 80486DX4  |
 1 & 2, 3 & 4  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Closed  |
 Open  |
|
 P24T  |
 1 & 2  |
 1 & 2, 3 & 4  |
 1 & 2  |
 Closed  |
 Open  |
|
 CX 5X86  |
 1 & 2, 3 & 4  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Closed  |
 Open  |
|
 AM 5X86  |
 1 & 2, 3 & 4  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Closed  |
 2 & 3  |
|
 Note: Pins designated should be in the closed position.  | |||||
|
 PARALLEL PORT SELECTION  | |||
|
 Setting  |
 JP50  |
 JP51  | |
|
 Disabled  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  | |
| » |
 SPP  |
 Pins 2 & 3 closed  |
 Pins 1 & 2 closed  |
|
 EPP  |
 Pins 1 & 2 closed  |
 Pins 2 & 3 closed  | |
|
 ECP  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  | |
|
 SERIAL PORT 2 INTERRUPT SELECTION  | |
|
 IRQ  |
 JP16  |
|
 3  |
 Pins 3 & 4 closed  |
|
 10  |
 Pins 5 & 6 closed  |
|
 11  |
 Pins 6 & 8 closed  |
|
 12  |
 Pins 9 & 10 closed  |
|
 SERIAL PORT 1 INTERRUPT SELECTION  | |
|
 IRQ  |
 JP16  |
|
 4  |
 Pins 1 & 2 closed  |
|
 10  |
 Pins 5 & 7 closed  |
|
 11  |
 Pins 7 & 8 closed  |
|
 12  |
 Pins 7 & 9 closed  |
|
 WATCHDOG TIMER SELECTION  | ||||
|
 Time out  |
 JP26  |
 JP27  |
 JP28  |
 JP29  |
|
 .5 sec  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 1 sec  |
 Open  |
 Closed  |
 Open  |
 Open  |
|
 2 sec  |
 Open  |
 Open  |
 Closed  |
 Open  |
|
 4 sec  |
 Open  |
 Open  |
 Open  |
 Closed  |
|
 WATCHDOG TIMER FUNCTION SELECTION  | ||
|
 Setting  |
 JP38  | |
| » |
 Active by reset  |
 Pins 1 & 2 closed  |
|
 Active by NMI  |
 Pins 2 & 3 closed  | |
|
 Disabled  |
 Open  | |
