MECER CORPORATION
B860/B860 (REV. A)
|

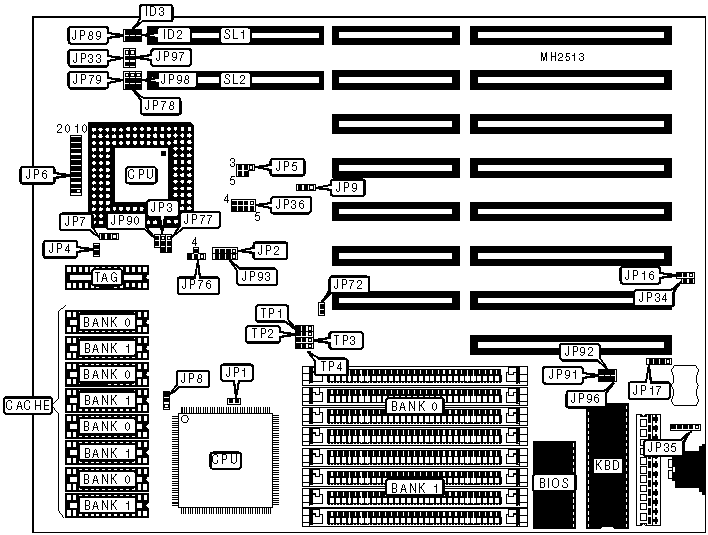

 Processor  |
 CX486SX/80486SX/80486DX/80486DX2/Pentium Overdrive  |
|
 Processor Speed  |
 25/33/40/50(internal)/50/66(internal)MHz  |
|
 Chip Set  |
 Unidentified  |
|
 Max. Onboard DRAM  |
 32/128MB (depends on board revision)  |
|
 Cache  |
 128/256KB  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 330mm x 218mm  |
|
 I/O Options  |
 32-bit VESA local bus slots (2)  |
|
 NPU Options  |
 None  |
|
 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Power LED & keylock  |
 JP6 pins 1 - 5  |
 Reset switch  |
 JP6 pins 19 - 20  |
|
 Speaker  |
 JP6 pins 6 - 9  |
 External battery  |
 JP17  |
|
 Turbo LED  |
 JP6 pins 11 - 12  |
 Auxiliary keyboard connector  |
 JP35  |
|
 Turbo switch  |
 JP6 pins 16 - 17  |
 32-bit VESA local bus slots  |
 SL1 & SL2  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper  |
 Position  | |
|
 »  |
 PQFP CPU disabled  |
 JP1  |
 Closed  |
|
 PQFP CPU enabled  |
 JP1  |
 Open  | |
|
 »  |
 CMOS memory normal operation  |
 JP16  |
 pins 1 & 2 closed  |
|
 CMOS memory clear  |
 JP16  |
 pins 2 & 3 closed  | |
|
 »  |
 Battery type select 4.5v  |
 JP34  |
 Closed  |
|
 Battery type select 6.0v  |
 JP34  |
 Open  | |
|
 »  |
 CPU speed select 20/25MHz  |
 JP72  |
 Closed  |
|
 CPU speed select => 33MHz  |
 JP72  |
 Open  | |
|
 »  |
 VESA card select normal  |
 JP89  |
 Closed  |
|
 VESA card select Weitek VESA card only  |
 JP89  |
 Open  | |
|
 DRAM CONFIGURATION (REV. 0)  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 2MB  |
 (4) 256K x 9  |
 (4) 256K x 9  |
|
 5MB  |
 (4) 256K x 9  |
 (4) 1M x 9  |
|
 8MB  |
 (4) 1M x 9  |
 (4) 1M x 9  |
|
 17MB  |
 (4) 256K x 9  |
 (4) 4M x 9  |
|
 20MB  |
 (4) 1M x 9  |
 (4) 4M x 9  |
|
 32MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
|
 DRAM CONFIGURATION (REV. A)  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 2MB  |
 (4) 256K x 9  |
 (4) 256K x 9  |
|
 5MB  |
 (4) 256K x 9  |
 (4) 1M x 9  |
|
 8MB  |
 (4) 1M x 9  |
 (4) 1M x 9  |
|
 17MB  |
 (4) 256K x 9  |
 (4) 4M x 9  |
|
 20MB  |
 (4) 1M x 9  |
 (4) 4M x 9  |
|
 32MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
|
 65MB  |
 (4) 256K x 9  |
 (4) 16M x 9  |
|
 68MB  |
 (4) 1M x 9  |
 (4) 16M x 9  |
|
 80MB  |
 (4) 4M x 9  |
 (4) 16M x 9  |
|
 128MB  |
 (4) 16M x 9  |
 (4) 16M x 9  |
|
 DRAM JUMPER CONFIGURATION  | ||||||
|
 Revision  |
 JP76  |
 JP77  |
 JP90  |
 JP91  |
 JP92  |
 JP93  |
|
 Rev. 0  |
 1 & 2  |
 2 & 3  |
 Open  |
 Open  |
 Open  |
 2 & 3  |
|
 Rev. A  |
 2 & 3  |
 1 & 2  |
 Closed  |
 Closed  |
 Closed  |
 1 & 2, 3 & 4  |
|
 Note: Pins designated should be in the closed position.  | ||||||
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 TAG  |
|
 128KB  |
 (4) 32K x 8  |
 NONE  |
 (1) 8K x 8  |
|
 256KB  |
 (4) 32K x 8  |
 (4) 32K x 8  |
 (1) 32K x 8  |
|
 CACHE JUMPER CONFIGURATION  | ||
|
 Size  |
 JP7  |
 JP8  |
|
 128KB  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
|
 256KB  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
|
 CPU TYPE CONFIGURATION  | |||||
|
 Type  |
 JP2  |
 JP3  |
 JP4  |
 JP5  |
 JP9  |
|
 CX486SX  |
 2 & 3  |
 Open  |
 Open  |
 2 & 4  |
 2 & 3  |
|
 80486SX (PQFP)  |
 Open  |
 Open  |
 Open  |
 3 & 5  |
 2 & 3  |
|
 80486SX (PGA)  |
 2 & 3  |
 Open  |
 Open  |
 2 & 3  |
 2 & 3  |
|
 80486DX  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Open  |
 2 & 3  |
 2 & 3  |
|
 80486DX2  |
 1 & 2, 3 & 4  |
 2 & 3  |
 Open  |
 2 & 3  |
 2 & 3  |
|
 Pentium Overdrive  |
 1 & 2, 3 & 4  |
 1 & 2  |
 Closed  |
 2 & 3  |
 2 & 3  |
|
 Note: Pins designated should be in the closed position.  | |||||
|
 CPU SPEED CONFIGURATION  | ||
|
 Speed  |
 JP33  |
 JP36  |
|
 25MHz  |
 pins 2 & 3 closed  |
 pins 2 & 6, 4 & 8 closed  |
|
 33MHz  |
 pins 2 & 3 closed  |
 pins 3 & 7, 4 & 8 closed  |
|
 40MHz  |
 pins 2 & 3 closed  |
 pins 2 & 6 closed  |
|
 50iMHz  |
 pins 2 & 3 closed  |
 pins 2 & 6, 4 & 8 closed  |
|
 50MHz  |
 pins 1 & 2 closed  |
 pins 3 & 7 closed  |
|
 66iMHz  |
 pins 2 & 3 closed  |
 pins 3 & 7, 4 & 8 closed  |
|
 VESA WAIT STATE CONFIGURATION  | |
|
 Wait states  |
 ID2  |
|
 0 wait states  |
 Open  |
|
 1 wait state  |
 Closed  |
|
 BUS SPEED CONFIGURATION  | |
|
 CPU speed  |
 ID3  |
|
 <= 33MHz  |
 Open  |
|
 > 33MHz  |
 Closed  |
|
 PAL JUMPER CONFIGURATION  | |||||
|
 Revision  |
 JP96  |
 TP1  |
 TP2  |
 TP3  |
 TP4  |
|
 Rev. 0  |
 Open  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 Rev. A  |
 Closed  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||
|
 BOARD REVISION JUMPER CONFIGURATION  | ||||
|
 Revision  |
 JP78  |
 JP79  |
 JP97  |
 JP98  |
|
 Rev. 0  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
|
 Rev. A  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
|
 Note: These jumpers configure the board revision.  | ||||
