PEAKTRON COMPUTER, INC.
PA386SX-SMT-16/20/25
PA286-SMT-12/16/20/25
|
 Processor  |
 80286/80386SX  |
|
 Processor Speed  |
 12/16/20/25MHz  |
|
 Chip Set  |
 Peaktron  |
|
 Max. Onboard DRAM  |
 16MB  |
|
 Cache  |
 None  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 248mm x 218mm  |
|
 I/O Options  |
 None  |
|
 NPU Options  |
 80287/80387  |
|

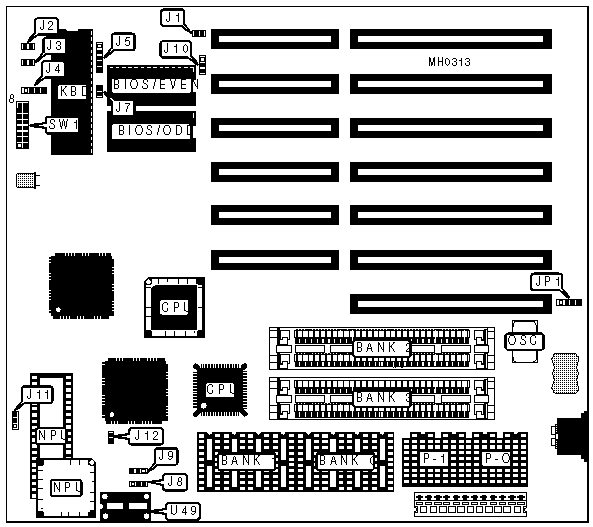

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Reset switch  |
 J1  |
 Speaker  |
 J4  |
|
 Turbo switch  |
 J2  |
 Power LED & Keylock  |
 J5  |
|
 Turbo LED  |
 J3  |
 External battery  |
 JP1  |
|
 Note:Motherboard is supplied with either an 80386SX & 80387SX socket or an 80286 & 80287 socket.  | |||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper/Switch  |
 Position  | |
| » |
 Monitor type select monochrome  |
 J7  |
 open  |
|
 Monitor type select color  |
 J7  |
 closed  | |
| » |
 NPU mode select synchronous with OSC1  |
 J11  |
 pins 2 & 3 closed  |
|
 NPU mode select synchronous with oscillator at U49  |
 J11  |
 pins 1 & 2 closed  | |
|
 Bus speed select ATCLK/2  |
 SW1/1  |
 Off  | |
|
 Bus speed select ATCLK/3  |
 SW1/1  |
 On  | |
| » |
 Parity check enabled  |
 SW1/2  |
 On  |
|
 Parity check disabled  |
 SW1/2  |
 Off  | |
| » |
 Shadow ram disabled  |
 SW1/4  |
 On  |
|
 Shadow ram enabled  |
 SW1/4  |
 Off  | |
|
 Note:Socket at U49 may not be available on all boards. If 8 bit SIMM/SIPPs are used, SW1/switch 2 must be open, otherwise it must be closed.  | |||
|
 DRAM CONFIGURATION  | ||||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
 P - 0  |
 P - 1  |
|
 512KB  |
 (4) 44256  |
 NONE  |
 NONE  |
 NONE  |
 (2) 41256  |
 NONE  |
|
 512KB  |
 NONE  |
 NONE  |
 (2) 256K x 9  |
 NONE  |
 NONE  |
 NONE  |
|
 1MB  |
 (4) 44256  |
 (4) 44256  |
 NONE  |
 NONE  |
 (2) 41256  |
 (2) 41256  |
|
 1MB  |
 NONE  |
 NONE  |
 (2) 256K x 9  |
 (2) 256K x 9  |
 NONE  |
 NONE  |
|
 1.5MB  |
 (4) 44256  |
 (4) 44256  |
 (2) 256K x 9  |
 NONE  |
 NONE  |
 NONE  |
|
 2MB  |
 (4) 441000  |
 NONE  |
 NONE  |
 NONE  |
 (2) 411000  |
 NONE  |
|
 2MB  |
 NONE  |
 NONE  |
 (2) 1M x 9  |
 NONE  |
 NONE  |
 NONE  |
|
 3MB  |
 (4) 44256  |
 (4) 44256  |
 (2) 1M x 9  |
 NONE  |
 NONE  |
 NONE  |
|
 4MB  |
 (4) 441000  |
 (4) 441000  |
 NONE  |
 NONE  |
 (2) 411000  |
 (2) 411000  |
|
 4MB  |
 NONE  |
 NONE  |
 (2) 1M x 9  |
 (2) 1M x 9  |
 NONE  |
 NONE  |
|
 5MB  |
 (4) 44256  |
 (4) 44256  |
 (2) 1M x 9  |
 (2) 1M x 9  |
 NONE  |
 NONE  |
|
 6MB  |
 (4) 441000  |
 (4) 441000  |
 (2) 1M x 9  |
 NONE  |
 NONE  |
 NONE  |
|
 8MB  |
 NONE  |
 NONE  |
 (2) 4M x 9  |
 NONE  |
 NONE  |
 NONE  |
|
 16MB  |
 NONE  |
 NONE  |
 (2) 4M x 9  |
 (2) 4M x 9  |
 NONE  |
 NONE  |
|
 DRAM JUMPER/SWITCH CONFIGURATION  | ||||||
|
 Size  |
 J8  |
 J9  |
 SW1/5  |
 SW1/6  |
 SW1/7  |
 SW1/8  |
|
 512KB  |
 2 & 3  |
 1 & 2  |
 Off  |
 On  |
 Off  |
 Off  |
|
 512KB  |
 1 & 2  |
 2 & 3  |
 Off  |
 On  |
 Off  |
 Off  |
|
 1MB  |
 2 & 3  |
 1 & 2  |
 Off  |
 On  |
 Off  |
 On  |
|
 1MB  |
 1 & 2  |
 2 & 3  |
 Off  |
 On  |
 Off  |
 On  |
|
 1.5MB  |
 2 & 3  |
 1 & 2  |
 Off  |
 Off  |
 On  |
 Off  |
|
 2MB  |
 2 & 3  |
 1 & 2  |
 On  |
 Off  |
 Off  |
 Off  |
|
 2MB  |
 1 & 2  |
 2 & 3  |
 On  |
 Off  |
 Off  |
 Off  |
|
 3MB  |
 2 & 3  |
 1 & 2  |
 Off  |
 On  |
 On  |
 On  |
|
 4MB  |
 2 & 3  |
 1 & 2  |
 On  |
 Off  |
 Off  |
 On  |
|
 4MB  |
 1 & 2  |
 2 & 3  |
 On  |
 Off  |
 Off  |
 On  |
|
 5MB  |
 2 & 3  |
 1 & 2  |
 Off  |
 On  |
 On  |
 On  |
|
 6MB  |
 2 & 3  |
 1 & 2  |
 On  |
 Off  |
 On  |
 Off  |
|
 8MB  |
 1 & 2  |
 2 & 3  |
 On  |
 On  |
 Off  |
 Off  |
|
 16MB  |
 1 & 2  |
 2 & 3  |
 On  |
 On  |
 Off  |
 On  |
|
 Note:Pins designated should be in the closed position.  | ||||||
|
 BIOS CONFIGURATION  | ||
|
 Size  |
 J10  |
 J12  |
|
 27256  |
 pins 1 & 2 closed  |
 Open  |
|
 27512  |
 pins 2 & 3 closed  |
 Closed  |
