PINE TECHNOLOGY
PT-429G
|
 Processor  |
 80486SX/Cx487S/80486DX/80486DX2/Pentium Overdrive  |
|
 Processor Speed  |
 25/33/40/50/50(internal)/66(internal)MHz  |
|
 Chip Set  |
 C & T  |
|
 Max. Onboard DRAM  |
 48MB  |
|
 Cache  |
 32/64/128/256KB  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 220mm x 250mm  |
|
 I/O Options  |
 32-bit VESA local bus slots (3)  |
|
 NPU Options  |
 None  |
|

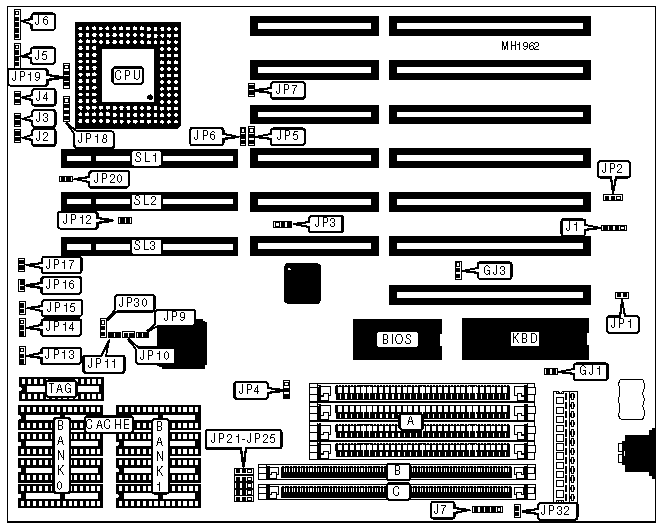

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 External battery  |
 J1  |
 Power LED & keylock  |
 J6  |
|
 Reset switch  |
 J2  |
 Green AUX # 1 connector  |
 J7  |
|
 Turbo switch  |
 J3  |
 Green AUX # 2 connector  |
 JP32  |
|
 Turbo LED  |
 J4  |
 32 bit VESA slots  |
 SL1, SL2, SL3  |
|
 Speaker  |
 J5  | ||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper  |
 Position  | |
|
 »  |
 On board battery connect  |
 JP1  |
 Closed  |
|
 On board battery disconnect  |
 JP1  |
 Open  | |
|
 »  |
 External power good  |
 JP2  |
 pins 1 & 2 closed  |
|
 Internal power good  |
 JP2  |
 pins 2 & 3 closed  | |
|
 »  |
 Normal VGA card installed  |
 JP3  |
 pins 1 & 2 closed  |
|
 POWER-9000 VGA card installed  |
 JP3  |
 pins 2 & 3 closed  | |
|
 »  |
 Normal 3 VESA master  |
 JP4  |
 pins 2 & 3 closed  |
|
 Enable Cx487S & MCA only for master mode  |
 JP4  |
 pins 1 & 2 closed  | |
|
 »  |
 Enable CPU (486DX2) test logic  |
 JP7  |
 Open  |
|
 Disable CPU (486DX2) test logic  |
 JP7  |
 Closed  | |
|
 »  |
 Normal operation  |
 GJ1  |
 Open  |
|
 Enable green function  |
 GJ1  |
 Closed  | |
|
 »  |
 AMI MEGAKEY keyboard BIOS  |
 GJ3  |
 Open  |
|
 Phoenix MULTIKEY keyboard BIOS  |
 GJ3  |
 Closed  | |
|
 DRAM CONFIGURATION  | |||
|
 Size  |
 Bank A  |
 Bank B  |
 Bank C  |
|
 1MB  |
 (4) 256K x 9  |
 NONE  |
 NONE  |
|
 1MB  |
 NONE  |
 (1) 256K x 36  |
 NONE  |
|
 1MB  |
 NONE  |
 NONE  |
 (1) 256K x 36  |
|
 2MB  |
 (4) 256K x 9  |
 (1) 256K x 36  |
 NONE  |
|
 2MB  |
 (4) 256K x 9  |
 NONE  |
 (1) 256K x 36  |
|
 2MB  |
 NONE  |
 (1) 256K x 36  |
 (1) 256K x 36  |
|
 3MB  |
 (4) 256K x 9  |
 (1) 256K x 36  |
 (1) 256K x 36  |
|
 4MB  |
 NONE  |
 (1) 1M x 36  |
 NONE  |
|
 4MB  |
 NONE  |
 NONE  |
 (1) 1M x 36  |
|
 4MB  |
 (4) 1M x 9  |
 NONE  |
 NONE  |
|
 5MB  |
 (4) 1M x 9  |
 (1) 256K x 36  |
 NONE  |
|
 5MB  |
 (4) 1M x 9  |
 NONE  |
 (1) 256K x 36  |
|
 5MB  |
 (4) 256K x 9  |
 (1) 1M x 36  |
 NONE  |
|
 5MB  |
 (4) 256K x 9  |
 NONE  |
 (1) 1M x 36  |
|
 6MB  |
 (4) 1M x 9  |
 (1) 256K x 36  |
 (1) 256K x 36  |
|
 6MB  |
 (4) 256K x 9  |
 (1) 1M x 36  |
 (1) 256K x 36  |
|
 6MB  |
 (4) 256K x 9  |
 (1) 256K x 36  |
 (1) 1M x 36  |
|
 8MB  |
 NONE  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 8MB  |
 (4) 1M x 9  |
 (1) 1M x 36  |
 NONE  |
|
 8MB  |
 (4) 1M x 9  |
 NONE  |
 (1) 1M x 36  |
|
 9MB  |
 (4) 1M x 9  |
 (1) 1M x 36  |
 (1) 256K x 36  |
|
 9MB  |
 (4) 1M x 9  |
 (1) 256K x 36  |
 (1) 1M x 36  |
|
 12MB  |
 (4) 1M x 9  |
 (1) 1M x 36  |
 (1) 1M x 36  |
|
 DRAM CONFIGURATION (CON’T)  | |||
|
 Size  |
 Bank A  |
 Bank B  |
 Bank C  |
|
 18MB  |
 (4) 256K x 9  |
 (1) 4M x 36  |
 (1) 256K x 36  |
|
 18MB  |
 (4) 256K x 9  |
 (1) 256K x 36  |
 (1) 4M x 36  |
|
 18MB  |
 (4) 4M x 9  |
 (1) 256K x 36  |
 (1) 256K x 36  |
|
 21MB  |
 (4) 1M x 9  |
 (1) 4M x 36  |
 (1) 256K x 36  |
|
 21MB  |
 (4) 1M x 9  |
 (1) 256K x 36  |
 (1) 4M x 36  |
|
 24MB  |
 (4) 1M x 9  |
 (4) 1M x 36  |
 (1) 4M x 36  |
|
 24MB  |
 (4) 1M x 9  |
 (1) 4M x 36  |
 (4) 1M x 36  |
|
 33MB  |
 (4) 256K x 9  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 36MB  |
 (4) 1M x 9  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 48MB  |
 (4) 4M x 9  |
 (1) 4M x 36  |
 (1) 4M x 36  |
|
 8 BIT SIMM (BANK A) CONFIGURATION  | |
|
 BANK  |
 JP21  |
|
 Bank 0  |
 pins 1 & 2 closed  |
|
 Bank 2  |
 pins 2 & 3 closed  |
|
 SINGLE 32 BIT SIMM (BANK B OR C) CONFIGURATION  | ||||
|
 Bank  |
 Bank B = Bank 0 or Bank 1  |
 Bank C = Bank 1 or Bank 2  | ||
|
 JP22  |
 JP23  |
 JP24  |
 JP25  | |
|
 Bank 0  |
 pins 1 & 2 closed  |
 Open  |
 N/A  |
 N/A  |
|
 Bank 1  |
 pins 2 & 3 closed  |
 Open  |
 pins 1 & 2 closed  |
 Open  |
|
 Bank 2  |
 N/A  |
 N/A  |
 pins 2 & 3 closed  |
 Open  |
|
 DOUBLE 32 BIT SIMM (BANK B OR C) CONFIGURATION  | ||||
|
 Bank  |
 Bank B = Bank 0& 1 Bank 1 & 2  |
 Bank C = Bank 1 & 2 or Bank 2 & 3  | ||
|
 JP22  |
 JP23  |
 JP24  |
 JP25  | |
|
 Bank 0  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
 N/A  |
 N/A  |
|
 Bank 1  |
 pins 2 & 3 closed  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
|
 Bank 2  |
 N/A  |
 N/A  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 TAG  |
|
 32KB  |
 (4) 8K x 8  |
 NONE  |
 8K x 8  |
|
 64KB  |
 (4) 8K x 8  |
 (4) 8K x 8  |
 8K x 8  |
|
 128KB  |
 (4) 32K x 8  |
 NONE  |
 8K x 8  |
|
 256KB  |
 (4) 32K x 8  |
 (4) 32K x 8  |
 32K x 8  |
|
 CACHE JUMPER CONFIGURATION  | |||||
|
 Size  |
 JP13  |
 JP14  |
 JP15  |
 JP16  |
 JP17  |
|
 32KB  |
 Open  |
 pins 2 & 3  |
 Open  |
 Open  |
 Open  |
|
 64KB  |
 Open  |
 pins 1 & 2  |
 Open  |
 Closed  |
 Open  |
|
 128KB  |
 pins 2 & 3  |
 pins 2 & 3  |
 Open  |
 Closed  |
 Closed  |
|
 256KB  |
 pins 1 & 2  |
 pins 1 & 2  |
 Closed  |
 Closed  |
 Closed  |
|
 Note:Pins designated should be in the closed position.  | |||||
|
 AV9107-05 CLOCK CONFIGURATION  | |||
|
 Speed  |
 JP10  |
 JP11  |
 JP30  |
|
 25MHz  |
 Closed  |
 Open  |
 pins 2 & 3 closed  |
|
 33MHz  |
 Open  |
 Closed  |
 pins 2 & 3 closed  |
|
 40MHz  |
 Open  |
 Open  |
 pins 2 & 3 closed  |
|
 50iMHz  |
 Closed  |
 Open  |
 pins 2 & 3 closed  |
|
 50MHz  |
 Closed  |
 Open  |
 pins 1 & 2 closed  |
|
 66iMHz  |
 Open  |
 Closed  |
 pins 2 & 3 closed  |
|
 CH9007E CLOCK CONFIGURATION  | |||
|
 Speed  |
 JP9  |
 JP10  |
 JP11  |
|
 25MHz  |
 Closed  |
 Closed  |
 Closed  |
|
 33MHz  |
 Open  |
 Closed  |
 Closed  |
|
 40MHz  |
 Closed  |
 Open  |
 Closed  |
|
 50iMHz  |
 Closed  |
 Closed  |
 Closed  |
|
 50MHz  |
 Open  |
 Open  |
 Open  |
|
 66iMHz  |
 Open  |
 Closed  |
 Closed  |
|
 MX8315 CLOCK CONFIGURATION  | |||
|
 Speed  |
 JP9  |
 JP10  |
 JP11  |
|
 25MHz  |
 Open  |
 Open  |
 Closed  |
|
 33MHz  |
 Closed  |
 Closed  |
 Closed  |
|
 40MHz  |
 Open  |
 Closed  |
 Closed  |
|
 50iMHz  |
 Open  |
 Open  |
 Closed  |
|
 50MHz  |
 Closed  |
 Open  |
 Open  |
|
 66iMHz  |
 Closed  |
 Closed  |
 Closed  |
|
 CPU TYPE CONFIGURATION  | ||
|
 CPU Type  |
 JP18  |
 JP19  |
|
 80486SX  |
 pins 2 & 3 closed  |
 Open  |
|
 80486DX  |
 pins 1 & 2, 3 & 4 closed  |
 pins 1 & 2 closed  |
|
 80486DX2  |
 pins 1 & 2, 3 & 4 closed  |
 pins 1 & 2 closed  |
|
 Pentium Overdrive  |
 pins 1 & 2, 3 & 4 closed  |
 pins 2 & 3 closed  |
|
 VESA DELAY CONFIGURATION  | ||
|
 50 MHz Delay  |
 JP5  |
 JP6  |
|
 No delay  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
|
 1-T state  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
|
 VESA WAIT STATE CONFIGURATION  | |||
|
 CPU speed  |
 Wait states  |
 JP12  |
 JP20  |
|
 < 33MHz  |
 0 wait states  |
 Open  |
 Open  |
|
 > 33MHz  |
 1 wait state  |
 Closed  |
 Closed  |
