SOYO COMPUTER CO., LTD.
SY-020P1/P2
|
 Processor  |
 80486SX/80487SX/80486DX/80486DX2  |
|
 Processor Speed  |
 20/25/33/50(internal)/50/66(internal)MHz  |
|
 Chip Set  |
 SIS  |
|
 Max. Onboard DRAM  |
 32MB  |
|
 Cache  |
 64/128/256KB  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 245mm x 220mm  |
|
 I/O Options  |
 None  |
|
 NPU Options  |
 None  |
|

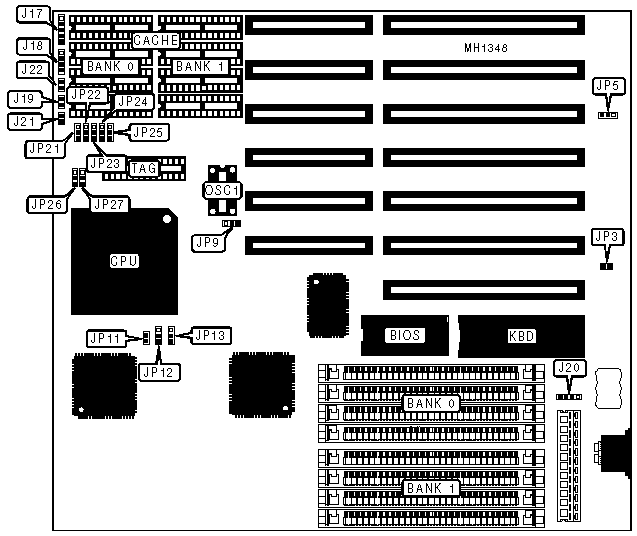

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Power LED & keylock  |
 J17  |
 External battery  |
 J20  |
|
 Speaker  |
 J18  |
 Turbo switch  |
 J21  |
|
 Reset switch  |
 J19  |
 Turbo LED  |
 J22  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper  |
 Position  | |
| » |
 Monitor type select monochrome  |
 JP3  |
 Open  |
|
 Monitor type select color  |
 JP3  |
 Closed  | |
| » |
 CMOS memory normal operation  |
 JP5  |
 pins 1 & 2 closed  |
|
 CMOS memory clear  |
 JP5  |
 pins 2 & 3 closed  | |
|
 DRAM CONFIGURATION  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 1MB  |
 (4) 256K x 9  |
 NONE  |
|
 2MB  |
 (4) 256K x 9  |
 (4) 256K x 9  |
|
 4MB  |
 (4) 1M x 9  |
 NONE  |
|
 8MB  |
 (4) 1M x 9  |
 (4) 1M x 9  |
|
 16MB  |
 (4) 4M x 9  |
 NONE  |
|
 20MB  |
 (4) 1M x 9  |
 (4) 4M x 9  |
|
 32MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 TAG  |
|
 64KB  |
 (4) 8K x 8  |
 (4) 8K x 8  |
 (1) 8K x 8  |
|
 128KB  |
 (4) 32K x 8  |
 NONE  |
 (1) 8K x 8  |
|
 256KB  |
 (4) 32K x 8  |
 (4) 32K x 8  |
 (1) 32K x 8  |
|
 CACHE JUMPER CONFIGURATION  | |||||||
|
 Size  |
 JP21  |
 JP22  |
 JP23  |
 JP24  |
 JP25  |
 JP26  |
 JP27  |
|
 64KB  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
|
 128KB  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
|
 256KB  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU CONFIGURATION  | |||||
|
 Type  |
 OSC1  |
 JP9  |
 JP11  |
 JP12  |
 JP13  |
|
 80486SX-20MHz  |
 40MHz  |
 2 & 3  |
 Open  |
 2 & 3  |
 2 & 3  |
|
 80486SX-25MHz  |
 25MHz  |
 1 & 2  |
 Open  |
 2 & 3  |
 2 & 3  |
|
 80487SX-20MHz  |
 40MHz  |
 2 & 3  |
 Closed  |
 2 & 3  |
 1 & 2  |
|
 80486DX-25MHz  |
 25MHz  |
 1 & 2  |
 Closed  |
 1 & 2  |
 1 & 2  |
|
 80486DX-33MHz  |
 33MHz  |
 1 & 2  |
 Closed  |
 1 & 2  |
 1 & 2  |
|
 80486DX-50MHz  |
 50MHz  |
 1 & 2  |
 Closed  |
 1 & 2  |
 1 & 2  |
|
 80486DX2-50MHz  |
 25MHz  |
 1 & 2  |
 Closed  |
 1 & 2  |
 1 & 2  |
|
 80486DX2-66MHz  |
 33MHz  |
 1 & 2  |
 Closed  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||
