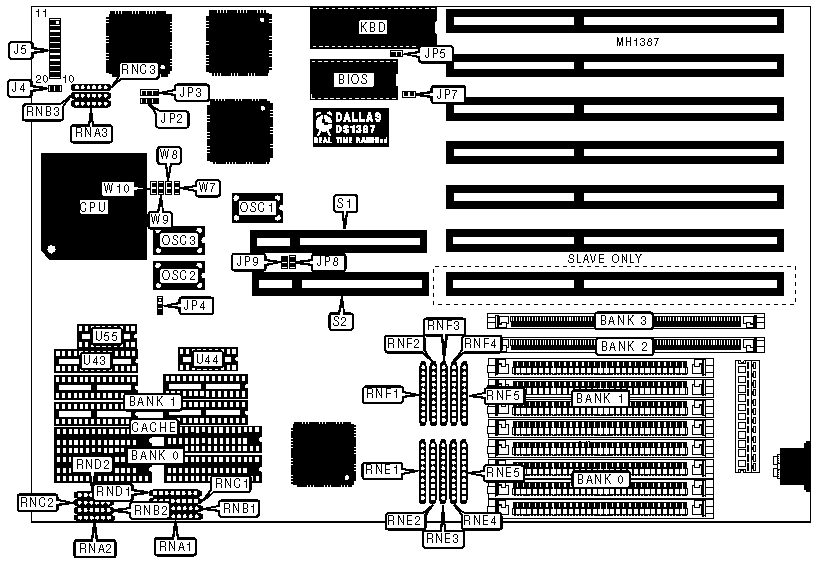

TMC RESEARCH CORPORATION
PET48PN
|
 Processor  |
 80486SX/80487SX/80486DX/ODP487SX/80486DX2  |
|
 Processor Speed  |
 20/25/33/40(internal)/50(internal)/50/66(internal)MHz  |
|
 Chip Set  |
 OPTI  |
|
 Max. Onboard DRAM  |
 128MB  |
|
 SRAM Cache  |
 64/128/256/512KB  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 220mm x 240mm  |
|
 I/O Options  |
 32-bit VESA card slot (2)  |
|
 NPU Options  |
 None  |
|
 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 IDE interface LED  |
 J4  |
 Reset switch  |
 J5 pins 9 and 19  |
|
 Speaker  |
 J5 pins 1-4  |
 IDE interface LED  |
 J5 pins 10 and 20  |
|
 Turbo switch  |
 J5 pins 7 and 17  |
 32-bit VESA card (2)  |
 S1 & S2  |
|
 Turbo LED  |
 J5 pins 8 and 18  | ||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper  |
 Position  | |
| » |
 Monitor type select color  |
 JP5  |
 closed  |
|
 Monitor type select monochrome  |
 JP5  |
 open  | |
| » |
 Channel ready select normal  |
 JP7  |
 open  |
|
 Channel ready select EXRDY signal generated  |
 JP7  |
 closed  | |
|
 DRAM CONFIGURATION  | ||||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
 RNE1-RNE5  |
 RNF1-RNF5  |
|
 4MB  |
 (4) 1M x 9  |
 NONE  |
 NONE  |
 NONE  |
 closed  |
 open  |
|
 4MB  |
 NONE  |
 NONE  |
 (1) 1M x 36  |
 NONE  |
 open  |
 closed  |
|
 8MB  |
 (4) 1M x 9  |
 (4) 1M x 9  |
 NONE  |
 NONE  |
 closed  |
 open  |
|
 8MB  |
 NONE  |
 NONE  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 open  |
 closed  |
|
 12MB  |
 (4) 1M x 9  |
 (4) 1M x 9  |
 (1) 1M x 36  |
 NONE  |
 closed  |
 open  |
|
 12MB  |
 (4) 1M x 9  |
 NONE  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 open  |
 closed  |
|
 16MB  |
 (4) 1M x 9  |
 (4) 1M x 9  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 closed  |
 open  |
|
 16MB  |
 (4) 4M x 9  |
 NONE  |
 NONE  |
 NONE  |
 closed  |
 open  |
|
 16MB  |
 NONE  |
 NONE  |
 NONE  |
 NONE  |
 closed  |
 open  |
|
 20MB  |
 (4) 4M x 9  |
 (4) 1M x 9  |
 (1) 4M x 36  |
 NONE  |
 open  |
 closed  |
|
 20MB  |
 NONE  |
 NONE  |
 (1) 4M x 36  |
 (1) 1M x 36  |
 open  |
 closed  |
|
 24MB  |
 (4) 4M x 9  |
 (4) 1M x 9  |
 (1) 1M x 36  |
 NONE  |
 closed  |
 open  |
|
 28MB  |
 (4) 4M x 9  |
 (4) 1M x 9  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 closed  |
 open  |
|
 32MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
 NONE  |
 NONE  |
 closed  |
 open  |
|
 32MB  |
 NONE  |
 NONE  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 open  |
 closed  |
|
 36MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
 (1) 1M x 36  |
 NONE  |
 closed  |
 open  |
|
 36MB  |
 (4) 4M x 9  |
 NONE  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 open  |
 closed  |
|
 40MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
 (1) 1M x 36  |
 (1) 1M x 36  |
 closed  |
 open  |
|
 40MB  |
 (4) 4M x 9  |
 NONE  |
 (1) 1M x 36  |
 (1) 4M x 36  |
 open  |
 closed  |
|
 48MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
 (1) 4M x 36  |
 NONE  |
 closed  |
 open  |
|
 48MB  |
 (4) 4M x 9  |
 NONE  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 open  |
 closed  |
|
 52MB  |
 (4) 4M x 9  |
 (4) 1M x 9  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 closed  |
 open  |
|
 64MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
 (1) 4M x 36  |
 (1) 4M x 36  |
 closed  |
 open  |
|
 128MB  |
 (4) 16M x 9  |
 (4) 16M x 9  |
 NONE  |
 NONE  |
 closed  |
 open  |
|
 SRAM RESISTOR CONFIGURATION  | ||||
|
 Size  |
 RNA1/RNA2  |
 RNB1/RNB2  |
 RNC1/RNC2  |
 RND1/RND2  |
|
 64KB  |
 closed  |
 open  |
 open  |
 open  |
|
 128KB  |
 open  |
 closed  |
 open  |
 open  |
|
 256KB  |
 open  |
 open  |
 closed  |
 open  |
|
 512KB  |
 open  |
 open  |
 open  |
 closed  |
|
 SRAM CONFIGURATION  | ||||
|
 Size  |
 Cache SRAM  |
 Location  |
 TAG(U43)  |
 TAG(U44 & U55)  |
|
 64KB  |
 (8) 8K x 8  |
 Banks 0 & 1  |
 (1) 8K x 8  |
 (2) 16K x 1  |
|
 128KB  |
 (4) 32K x 8  |
 Bank 0  |
 (1) 8K x 8  |
 (2) 16K x 1  |
|
 256KB  |
 (8) 32K x 8  |
 Banks 0 & 1  |
 (1) 32K x 8  |
 (2) 16K x 1  |
|
 512KB  |
 (4) 128K x 8  |
 Bank 0  |
 (1) 32K x 8  |
 (2) 64K x 1  |
|
 CPU JUMPER CONFIGURATION  | |||
|
 CPU  |
 RNA3  |
 RNB3  |
 RNC3  |
|
 80486DX2  |
 closed  |
 open  |
 open  |
|
 ODP486SX  |
 open  |
 closed  |
 open  |
|
 80486DX  |
 closed  |
 open  |
 open  |
|
 80487SX  |
 open  |
 closed  |
 open  |
|
 80486SX  |
 open  |
 open  |
 closed  |
|
 CPU SPEED JUMPER CONFIGURATION  | |||||||||
|
 CPU  |
 JP2  |
 JP3  |
 JP4  |
 JP8  |
 JP9  |
 W7  |
 W8  |
 W9  |
 W10  |
|
 20MHz  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 open  |
 open  |
 open  |
 closed  |
 open  |
 open  |
|
 25MHz  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 open  |
 open  |
 open  |
 open  |
 closed  |
 open  |
|
 33MHz  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 open  |
 open  |
 closed  |
 open  |
 open  |
 open  |
|
 40(internal)MHz  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 open  |
 open  |
 open  |
 closed  |
 open  |
 open  |
|
 50(internal)MHz  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 open  |
 open  |
 open  |
 open  |
 closed  |
 open  |
|
 50MHz  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 closed  |
 closed  |
 open  |
 open  |
 closed  |
 open  |
|
 66(internal)MHz  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 open  |
 open  |
 open  |
 open  |
 open  |
 closed  |
|
 Note:JP8 and JP9 are VESA bus speed select. W7 - W10 are clock source jumpers.
  | |||||||||
