TMC RESEARCH CORPORATION
PAT34PV
|
 Processor  |
 80386DX/CX486DLC/80486SX/80487SX/80486DX/ODP486SX 80486DX2/ODP586SX  |
|
 Processor Speed  |
 25/33/40/50(internal)/50/66(internal)MHz  |
|
 Chip Set  |
 OPTI  |
|
 Max. Onboard DRAM  |
 32MB  |
|
 Cache  |
 64/128/256KB  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 235mm x 220mm  |
|
 I/O Options  |
 None  |
|
 NPU Options  |
 80387  |

|

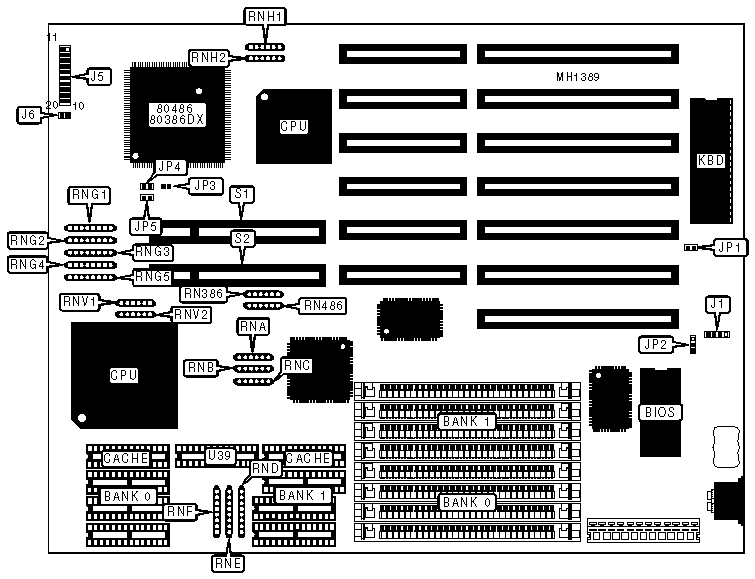

 CONNECTIONS  |
|||
|
 Funcation  |
 Location  |
 Purpose  |
 Location  |
|
 External battery  |
 J1  |
 Reset switch  |
 J5/pins 9 & 19  |
|
 Speaker  |
 J5/pins 1 - 4  |
 IDE interface LED  |
 J5/pins 10 & 20  |
|
 Turbo switch  |
 J5/pins 7 & 17  |
 Power LED & keylock  |
 J5/pins 11 - 15  |
|
 Turbo LED  |
 J5/pins 8 & 18  |
 IDE interface LED  |
 J6  |
|
 USER CONFIGURABLE SETTINGS  |
|||
|
 Function  |
 Location  |
 Setting  |
|
|
 »  |
 Monitor type select color  |
 JP1  |
 closed  |
|

  |
 Monitor type select monochrome  |
 JP1  |
 open  |
|
 »  |
 CMOS memory normal (internal battery)  |
 JP2  |
 pins 2 & 3 closed  |
|

  |
 CMOS memory normal (external battery)  |
 JP2  |
 open  |
|

  |
 CMOS memory clear  |
 JP2  |
 pins 1 & 2 closed  |
|
 »  |
 Factory configured - do not alter  |
 JP3  |
 N/A  |
|
 »  |
 VESA bus speed select £ 33MHz |
 JP4  |
 open  |
|

  |
 VESA bus speed select > 33MHz  |
 JP4  |
 closed  |
|
 »  |
 VESA bus wait states select 0 (CPU £ 33MHz) |
 JP5  |
 open  |
|

  |
 VESA bus wait state select 1 (CPU > 33MHz)  |
 JP5  |
 closed  |
|
 DRAM CONFIGURATION  |
||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 1MB  |
 (4) 256K x 9  |
 NONE  |
|
 2MB  |
 (4) 256K x 9  |
 (4) 256K x 9  |
|
 4MB  |
 (4) 1M x 9  |
 NONE  |
|
 5MB  |
 (4) 256K x 9  |
 (4) 1M x 9  |
|
 8MB  |
 (4) 1M x 9  |
 (4) 1M x 9  |
|
 16MB  |
 (4) 4M x 9  |
 NONE  |
|
 20MB  |
 (4) 1M x 9  |
 (4) 4M x 9  |
|
 32MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
|
 CACHE CONFIGURATION  |
|||
|
 Size  |
 Cache  |
 Location  |
 TAG(U39)  |
|
 64KB  |
 (8) 8K x 8  |
 Banks 0 & 1  |
 (1) 8K x 8  |
|
 128KB  |
 (4) 32K x 8  |
 Bank 0  |
 (1) 8K x 8  |
|
 256KB  |
 (8) 32K x 8  |
 Banks 0 & 1  |
 (1) 32K x 8  |
|
 CACHE RESISTOR NETWORK CONFIGURATION  |
|||
|
 Size  |
 RND  |
 RNE  |
 RNF  |
|
 64KB  |
 closed  |
 open  |
 open  |
|
 128KB  |
 open  |
 closed  |
 open  |
|
 256KB  |
 open  |
 open  |
 closed  |
|
 CPU CONFIGURATION  |
|||||
|
 CPU  |
 RNA  |
 RNB  |
 RNC  |
 RN386  |
 RN486  |
|
 80486DX2  |
 closed  |
 open  |
 open  |
 open  |
 closed  |
|
 ODP487SX  |
 open  |
 closed  |
 closed  |
 open  |
 closed  |
|
 80486DX  |
 closed  |
 open  |
 open  |
 open  |
 closed  |
|
 80487SX  |
 open  |
 closed  |
 open  |
 open  |
 closed  |
|
 80486SX  |
 open  |
 open  |
 open  |
 open  |
 closed  |
|
 CX486DLC  |
 N/A  |
 N/A  |
 N/A  |
 closed  |
 open  |
|
 80386DX  |
 N/A  |
 N/A  |
 N/A  |
 closed  |
 open  |
|
 CPU SPEED RESISTOR NETWORK CONFIGURATION  |
|||||
|
 Speed  |
 RNG1  |
 RNG2  |
 RNG3  |
 RNG4  |
 RNG5  |
|
 66(internal)MHz  |
 N/A  |
 N/A  |
 open  |
 closed  |
 open  |
|
 50MHz  |
 N/A  |
 N/A  |
 open  |
 open  |
 closed  |
|
 50(internal)MHz  |
 N/A  |
 N/A  |
 closed  |
 open  |
 open  |
|
 50(internal)MHz  |
 N/A  |
 N/A  |
 closed  |
 open  |
 open  |
|
 40MHz/486  |
 N/A  |
 N/A  |
 open  |
 closed  |
 open  |
|
 40MHz/386  |
 open  |
 closed  |
 open  |
 closed  |
 open  |
|
 33MHz/486  |
 N/A  |
 N/A  |
 open  |
 closed  |
 open  |
|
 33MHz/386  |
 closed  |
 open  |
 open  |
 closed  |
 open  |
|
 25MHz  |
 N/A  |
 N/A  |
 closed  |
 open  |
 open  |
|
 VESA LOCAL BUS CONFIGURATION  |
||
|
 VESA cards supported  |
 RNV1  |
 RNV2  |
|
 2  |
 open  |
 closed  |
|
 1  |
 closed  |
 open  |
|
 Note:The manufacturer does not recommend using the two card setting with a 486DX/50MHz  |
||
