SEANIX TECHNOLOGY, INC.
3486-VLB
|

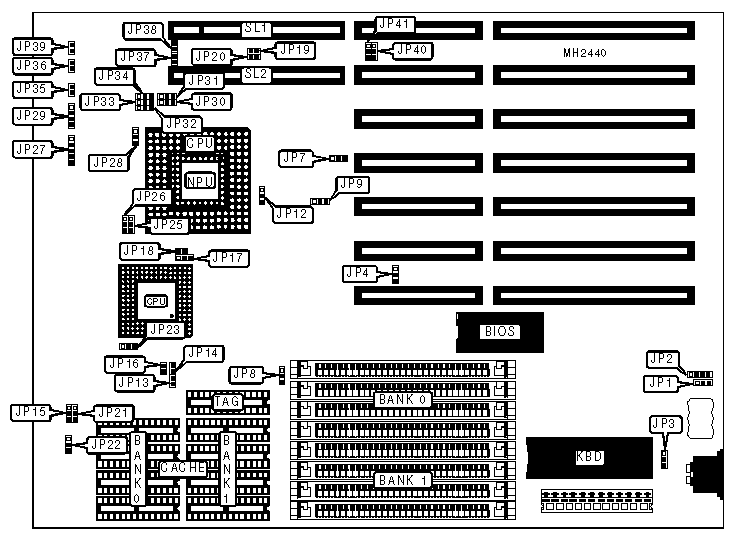

 Processor  |
 80386DX/CX486DLC/80486SX/80487SX/80486DX/80486DX2  |
|
 Processor Speed  |
 20/25/33/40/50(internal)/50/66(internal)MHz  |
|
 Chip Set  |
 EFAR  |
|
 Max. Onboard DRAM  |
 32MB  |
|
 Cache  |
 32/64/128/256KB  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 330mm x 218mm  |
|
 I/O Options  |
 32-bit VESA local bus slots (2)  |
|
 NPU Options  |
 80387DX  |
|
 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 External battery  |
 JP2  |
 Turbo LED  |
 JP36  |
|
 Power LED & keylock  |
 JP27  |
 Turbo switch  |
 JP39  |
|
 Speaker  |
 JP29  |
 32-bit VESA local bus slots  |
 SL1 & SL2  |
|
 Reset switch  |
 JP35  | ||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Jumper  |
 Position  | |
|
 »  |
 CMOS memory normal operation/internal battery  |
 JP1  |
 pins 1 & 2 closed  |
|
 CMOS memory clear/external battery  |
 JP1  |
 pins 2 & 3 closed  | |
|
 »  |
 Factory configured - do not alter  |
 JP3  |
 Open  |
|
 »  |
 Factory configured - do not alter  |
 JP20  |
 Open  |
|
 »  |
 Factory configured - do not alter  |
 JP40  |
 pins 2 & 3 closed  |
|
 »  |
 Factory configured - do not alter  |
 JP41  |
 pins 2 & 3 closed  |
|
 DRAM CONFIGURATION  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 1MB  |
 (4) 256K x 9  |
 NONE  |
|
 2MB  |
 (4) 256K x 9  |
 (4) 256K x 9  |
|
 4MB  |
 (4) 1M x 9  |
 NONE  |
|
 5MB  |
 (4) 1M x 9  |
 (4) 256K x 9  |
|
 8MB  |
 (4) 1M x 9  |
 (4) 1M x 9  |
|
 16MB  |
 (4) 4M x 9  |
 NONE  |
|
 17MB  |
 (4) 4M x 9  |
 (4) 256K x 9  |
|
 20MB  |
 (4) 4M x 9  |
 (4) 1M x 9  |
|
 32MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 TAG  |
|
 32KB  |
 (4) 8K x 8  |
 NONE  |
 (1) 8K x 8  |
|
 64KB  |
 (4) 8K x 8  |
 (4) 8K x 8  |
 (1) 8K x 8  |
|
 128KB  |
 (4) 32K x 8  |
 NONE  |
 (1) 8K x 8  |
|
 256KB  |
 (4) 32K x 8  |
 (4) 32K x 8  |
 (1) 32K x 8  |
|
 CACHE JUMPER CONFIGURATION  | |||||||
|
 Size  |
 JP13  |
 JP14  |
 JP15  |
 JP16  |
 JP21  |
 JP22  |
 JP23  |
|
 32KB  |
 Open  |
 Open  |
 2 & 3  |
 Open  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
|
 64KB  |
 Open  |
 Open  |
 2 & 3  |
 Closed  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 128KB  |
 Closed  |
 Open  |
 1 & 2  |
 Closed  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
|
 256KB  |
 Closed  |
 Closed  |
 1 & 2  |
 Closed  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU TYPE CONFIGURATION  | ||||||||
|
 Type  |
 JP4  |
 JP7  |
 JP8  |
 JP9  |
 JP12  |
 JP17  |
 JP18  |
 JP19  |
|
 80386SX  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 Open  |
 Open  |
 Open  |
 Closed  |
|
 CX486DLC  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 Open  |
 Open  |
 Open  |
 Closed  |
|
 80486SX  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 Open  |
 2 & 3  |
 Open  |
 Open  |
|
 80487SX  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 1 & 2  |
 1 & 2  |
 Closed  |
 Open  |
|
 80486DX  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 Closed  |
 Open  |
|
 80486DX2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 Closed  |
 Open  |
|
 Note: Pins designated should be in the closed position.  | ||||||||
|
 CPU TYPE CONFIGURATION (CON’T)  | |||||||
|
 Type  |
 JP25  |
 JP26  |
 JP28  |
 JP31  |
 JP32  |
 JP37  |
 JP38  |
|
 80386SX  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 Open  |
 Open  |
|
 CX486DLC  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 1 & 2  |
 2 & 3  |
 Open  |
 Open  |
|
 80486SX  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 Closed  |
 Closed  |
|
 80487SX  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 Closed  |
 Closed  |
|
 80486DX  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 Closed  |
 Closed  |
|
 80486DX2  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 2 & 3  |
 1 & 2  |
 Closed  |
 Closed  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 VESA ID BUS CONFIGURATION  | |
|
 ID  |
 JP34  |
|
 ID2 = 0  |
 pins 2 & 3 closed  |
|
 ID2 = 1  |
 pins 1 & 2 closed  |
|
 VESA ID BUS CONFIGURATION  | |
|
 ID  |
 JP33  |
|
 ID3 = 0  |
 pins 2 & 3 closed  |
|
 ID3 = 1  |
 pins 1 & 2 closed  |
|
 VESA ID BUS CONFIGURATION  | |
|
 ID  |
 JP30  |
|
 ID4 = 0  |
 pins 2 & 3 closed  |
|
 ID4 = 1  |
 pins 1 & 2 closed  |
