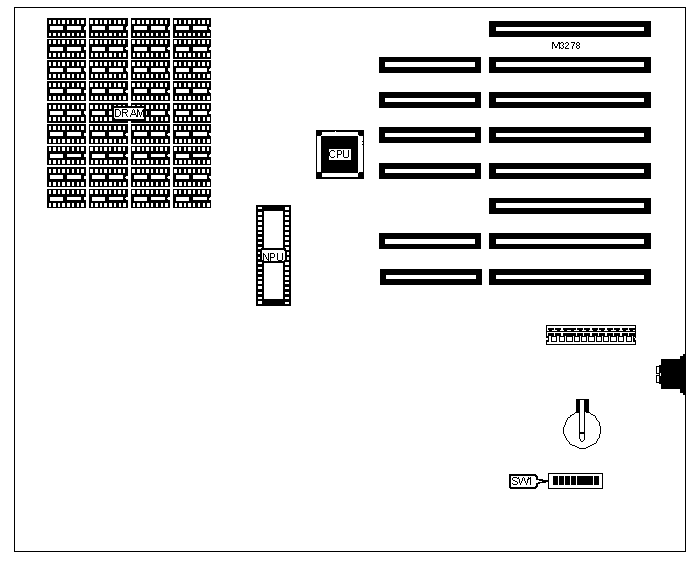

TANDON CORPORATION
MODEL 189230
|
 Processor  |
 80286  |
|
 Processor Speed  |
 6/8/10MHz  |
|
 Chip Set  |
 Unidentified  |
|
 Maximum Onboard Memory  |
 3MB (2MB on external memory card)  |
|
 Cache  |
 None  |
|
 BIOS  |
 Unidentified  |
|
 Dimensions  |
 355mm x 305mm  |
|
 I/O Options  |
 None  |
|
 NPU Options  |
 80287  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Setting  |
 Label  |
 Position  | |
|
 »  |
 Factory configured - do not alter  |
 SW1/1  |
 N/A  |
|
 »  |
 Factory configured - do not alter  |
 SW1/2  |
 N/A  |
|
 »  |
 Video type select 80 characters  |
 SW1/3  |
 Off  |
|
 »  |
 Factory configured - do not alter  |
 SW1/4  |
 Off  |
|
 »  |
 Factory configured - do not alter  |
 SW1/5  |
 N/A  |
|
 »  |
 Factory configured - do not alter  |
 SW1/6  |
 N/A  |
|
 »  |
 Factory configured - do not alter  |
 SW1/7  |
 N/A  |
|
 DRAM  |
|
 Note: The orientation and chip sizes are unidentified.  |
|
 DRAM SWITCH  | ||
|
 Expansion size  |
 Total size  |
 SW1/8  |
|
 128KB  |
 640KB  |
 Off  |
|
 512KB  |
 1MB  |
 On  |
|

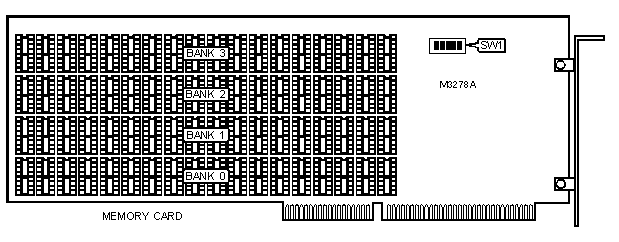

 DRAM  | ||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
|
 512KB  |
 (18) 41256  |
 None  |
 None  |
 None  |
|
 1MB  |
 (18) 41256  |
 (18) 41256  |
 None  |
 None  |
|
 1.5MB  |
 (18) 41256  |
 (18) 41256  |
 (18) 41256  |
 None  |
|
 2MB  |
 (18) 41256  |
 (18) 41256  |
 (18) 41256  |
 (18) 41256  |
|
 DRAM SWITCH (CON’T)  | ||||||
|
 Memory before  |
 Memory after  |
 SW1/1  |
 SW1/2  |
 SW1/3  |
 SW1/4  |
 SW1/5  |
|
 512-640KB  |
 2560-2688KB  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
|
 1024KB  |
 3072KB  |
 Off  |
 Off  |
 Off  |
 On  |
 On  |
|
 2560-2688KB  |
 4608-4736KB  |
 Off  |
 Off  |
 On  |
 On  |
 Off  |
|
 3072KB  |
 5120KB  |
 Off  |
 Off  |
 On  |
 On  |
 On  |
|
 4608-4736KB  |
 6656-6784KB  |
 Off  |
 On  |
 Off  |
 On  |
 Off  |
|
 5120KB  |
 7168KB  |
 Off  |
 On  |
 Off  |
 On  |
 On  |
|
 656-6784KB  |
 8704-8832KB  |
 Off  |
 On  |
 On  |
 On  |
 Off  |
|
 7168KB  |
 9216KB  |
 Off  |
 On  |
 On  |
 On  |
 On  |
|
 8704-8832KB  |
 10752-10880KB  |
 On  |
 Off  |
 Off  |
 On  |
 Off  |
|
 9216KB  |
 11264KB  |
 On  |
 Off  |
 Off  |
 On  |
 On  |
|
 10752-10880KB  |
 12800-12928KB  |
 On  |
 Off  |
 On  |
 On  |
 Off  |
|
 11264KB  |
 13312KB  |
 On  |
 Off  |
 On  |
 On  |
 On  |
|
 12800-12928KB  |
 14848-14976KB  |
 On  |
 On  |
 Off  |
 On  |
 Off  |
|
 13312KB  |
 15360KB  |
 On  |
 On  |
 Off  |
 On  |
 On  |
|
 14848-14976KB  |
 15744KB  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 15360KB  |
 15744KB  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 MISCELLANEOUS TECHNICAL NOTE  |
|
 The location of pin 1 is unidentified.  |
