SPRINT MANUFACTURING CORPORATION
MB-P5VI
|
 Processor  |
 Pentium  |
|
 Processor Speed  |
 60/66MHz  |
|
 Chip Set  |
 ETEQ  |
|
 Video Chip Set  |
 None  |
|
 Maximum Onboard Memory  |
 128MB  |
|
 Maximum Video Memory  |
 None  |
|
 Cache  |
 64/128/256/512/1024/2048KB  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 330mm x 218mm  |
|
 I/O Options  |
 32-bit VESA local bus slots (3), green PC connector  |
|
 NPU Options  |
 None  |
|

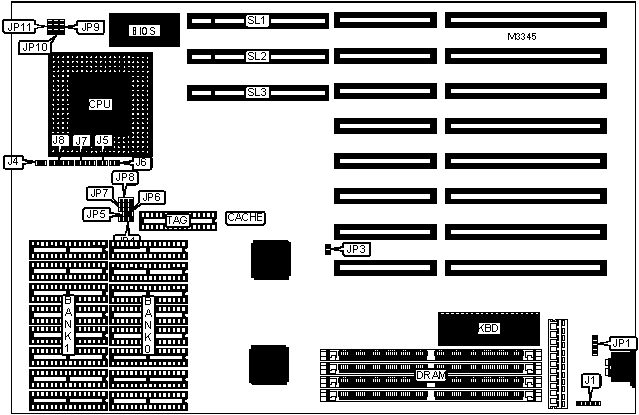

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Auxiliary keyboard connector  |
 J1  |
 Power LED & keylock  |
 J8  |
|
 Reset switch  |
 J4  |
 External battery  |
 JP1  |
|
 Turbo switch  |
 J5  |
 Green PC connector  |
 JP3  |
|
 Turbo LED  |
 J6  |
 32-bit VESA local bus slots  |
 SL1 - SL3  |
|
 Speaker  |
 J7  | ||
|
 DRAM CONFIGURATION  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 2MB  |
 (2) 256K x 36  |
 None  |
|
 4MB  |
 (2) 512K x 36  |
 None  |
|
 4MB  |
 (2) 256K x 36  |
 (2) 256K x 36  |
|
 8MB  |
 (2) 1M x 36  |
 None  |
|
 8MB  |
 (2) 512K x 36  |
 (2) 512K x 36  |
|
 16MB  |
 (2) 2M x 36  |
 None  |
|
 16MB  |
 (2) 1M x 36  |
 (2) 1M x 36  |
|
 32MB  |
 (2) 4M x 36  |
 None  |
|
 32MB  |
 (2) 2M x 36  |
 (2) 2M x 36  |
|
 64MB  |
 (2) 8M x 36  |
 None  |
|
 64MB  |
 (2) 4M x 36  |
 (2) 4M x 36  |
|
 128MB  |
 (2) 8M x 36  |
 (2) 8M x 36  |
|
 128MB  |
 (2) 16M x 36  |
 None  |
|
 Note: The location of the banks is unidentified. Board also accepts x 32 SIMMs.  | ||
|
 CACHE CONFIGURATION  | |||
|
 Size  |
 Bank 0  |
 Bank 1  |
 TAG  |
|
 64KB  |
 (8) 8K x 8  |
 None  |
 (1) 8K x 8  |
|
 128KB  |
 (8) 8K x 8  |
 (8) 8K x 8  |
 (4) 8K x 8  |
|
 256KB  |
 (8) 32K x 8  |
 None  |
 (4) 8K x 8  |
|
 512KB (A)  |
 (8) 32K x 8  |
 (8) 32K x 8  |
 (1) 32K x 8  |
|
 512KB (B)  |
 (8) 64K x 8  |
 None  |
 (1) 32K x 8  |
|
 1MB (A)  |
 (8) 64K x 8  |
 (8) 64K x 8  |
 (1) 32K x 8  |
|
 1MB (B)  |
 (8) 128K x 8  |
 None  |
 (1) 32K x 8  |
|
 2MB  |
 (8) 128K x 8  |
 (8) 128K x 8  |
 (1) 64K/128K x 8  |
|
 CACHE JUMPER CONFIGURATION  | |||||
|
 Size  |
 JP4  |
 JP5  |
 JP6  |
 JP7  |
 JP8  |
|
 64KB  |
 1 & 2  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 128KB  |
 2 & 3  |
 Open  |
 Open  |
 2 & 3  |
 Open  |
|
 256KB  |
 1 & 2  |
 Closed  |
 Open  |
 2 & 3  |
 Open  |
|
 512KB (A)  |
 2 & 3  |
 Closed  |
 Open  |
 1 & 2  |
 Open  |
|
 512KB (B)  |
 1 & 2  |
 Closed  |
 Open  |
 1 & 2  |
 Open  |
|
 1MB (A)  |
 2 & 3  |
 Closed  |
 1 & 2  |
 Open  |
 1 & 2  |
|
 1MB (B)  |
 1 & 2  |
 Closed  |
 2 & 3  |
 1 & 2  |
 Open  |
|
 2MB  |
 2 & 3  |
 Closed  |
 2 & 3  |
 Open  |
 2 & 3  |
|
 Note: Pins designated should be in the closed position.  | |||||
|
 CPU SPEED SELECTION  | |
|
 Speed  |
 JP11  |
|
 60MHz  |
 Pins 2 & 3 closed  |
|
 66MHz  |
 Pins 1 & 2 closed  |
|
 VL BUS WAIT STATE SELECTION  | |
|
 Setting  |
 JP10  |
|
 0  |
 Pins 1 & 2 closed  |
|
 1  |
 Pins 2 & 3 closed  |
|
 VL BUS SPEED SELECTION  | |
|
 Setting  |
 JP9  |
|
 <= 33MHz  |
 Pins 1 & 2 closed  |
|
 >33 MHz  |
 Pins 2 & 3 closed  |
|
 MISCELLANEOUS TECHNICAL NOTE  |
|
 The location of pin 1 on all jumpers is unidentified.  |
