TYAN COMPUTER CORPORATION
S1662D (REV. 1.2)
|
 Processor  |
 Pentium Pro  |
|
 Processor Speed  |
 150/166/180/200MHz  |
|
 Chip Set  |
 Intel  |
|
 Video Chip Set  |
 None  |
|
 Maximum Onboard Memory  |
 1GB (EDO supported)  |
|
 Maximum Video Memory  |
 None  |
|
 Cache  |
 256/512KB (located on Pentium Pro CPU)  |
|
 BIOS  |
 AMI/Award  |
|
 Dimensions  |
 330mm x 218mm  |
|
 I/O Options  |
 32-bit PCI slots (5), floppy drive interface, IDE interfaces (2), parallel port, PS/2 mouse interface, serial ports (2), IR connectors (2), VRM connectors (2), USB connectors (2)  |
|
 NPU Options  |
 None  |
|

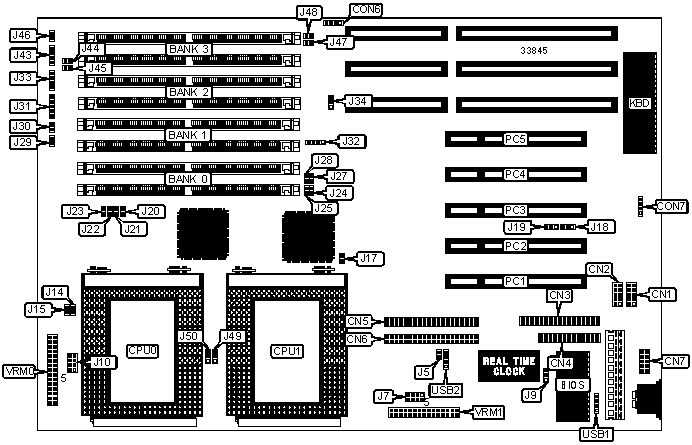

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Serial port 2  |
 CN1  |
 Turbo switch  |
 J30  |
|
 Serial port 1  |
 CN2  |
 Power LED & keylock  |
 J31  |
|
 Floppy drive interface  |
 CN3  |
 Speaker  |
 J33  |
|
 Parallel port  |
 CN4  |
 IDE interface LED  |
 J43  |
|
 IDE interface 2  |
 CN5  |
 Reset switch  |
 J46  |
|
 IDE interface 1  |
 CN6  |
 32-bit PCI slots  |
 PC1 - PC5  |
|
 PS/2 mouse interface  |
 CN7  |
 USB connector  |
 UBS1  |
|
 IR connector  |
 CON6  |
 USB connector  |
 USB2  |
|
 IR connector  |
 CON7  |
 VRM connector  |
 VRM0  |
|
 Turbo LED  |
 J29  |
 VRM connector  |
 VRM1  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 »  |
 CMOS memory normal operation  |
 J5  |
 Open  |
|
 CMOS memory clear  |
 J5  |
 Closed  | |
|
 »  |
 Flash BIOS voltage select 5v  |
 J9  |
 Pins 1 & 2 closed  |
|
 Flash BIOS voltage select 12v  |
 J9  |
 Pins 2 & 3 closed  | |
|
 Factory configured - do not alter  |
 J17  |
 Unidentified  | |
|
 SMC I/O chip type select 665IR  |
 J34  |
 Pins 1 & 2 closed  | |
|
 SMC I/O chip type select 669IR  |
 J34  |
 Pins 2 & 3 closed  | |
|
 DRAM CONFIGURATION  | ||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
|
 8MB  |
 (2) 1M x 36  |
 None  |
 None  |
 None  |
|
 16MB  |
 (2) 2M x 36  |
 None  |
 None  |
 None  |
|
 16MB  |
 (2) 1M x 36  |
 (2) 1M x 36  |
 None  |
 None  |
|
 32MB  |
 (2) 2M x 36  |
 (2) 2M x 36  |
 None  |
 None  |
|
 32MB  |
 (2) 1M x 36  |
 (2) 1M x 36  |
 (2) 1M x 36  |
 (2) 1M x 36  |
|
 32MB  |
 (2) 4M x 36  |
 None  |
 None  |
 None  |
|
 64MB  |
 (2) 4M x 36  |
 (2) 4M x 36  |
 None  |
 None  |
|
 64MB  |
 (2) 8M x 36  |
 None  |
 None  |
 None  |
|
 128MB  |
 (2) 16M x 36  |
 None  |
 None  |
 None  |
|
 128MB  |
 (2) 4M x 36  |
 (2) 4M x 36  |
 (2) 4M x 36  |
 (2) 4M x 36  |
|
 128MB  |
 (2) 8M x 36  |
 (2) 8M x 36  |
 None  |
 None  |
|
 192MB  |
 (2) 8M x 36  |
 (2) 8M x 36  |
 (2) 8M x 36  |
 None  |
|
 256MB  |
 (2) 8M x 36  |
 (2) 8M x 36  |
 (2) 8M x 36  |
 (2) 8M x 36  |
|
 256MB  |
 (2) 16M x 36  |
 (2) 16M x 36  |
 None  |
 None  |
|
 256MB  |
 (2) 32M x 36  |
 None  |
 None  |
 None  |
|
 384MB  |
 (2) 16M x 36  |
 (2) 16M x 36  |
 (2) 16M x 36  |
 None  |
|
 512MB  |
 (2) 16M x 36  |
 (2) 16M x 36  |
 (2) 16M x 36  |
 (2) 16M x 36  |
|
 DRAM CONFIGURATION (CON’T)  | ||||
|
 Size  |
 Bank 0  |
 Bank 1  |
 Bank 2  |
 Bank 3  |
|
 512MB  |
 (2) 32M x 36  |
 (2) 32M x 36  |
 None  |
 None  |
|
 640MB  |
 (2) 32M x 36  |
 (2) 16M x 36  |
 (2) 16M x 36  |
 (2) 16M x 36  |
|
 768MB  |
 (2) 32M x 36  |
 (2) 32M x 36  |
 (2) 32M x 36  |
 None  |
|
 768MB  |
 (2) 32M x 36  |
 (2) 32M x 36  |
 (2) 16M x 36  |
 (2) 16M x 36  |
|
 832MB  |
 (2) 32M x 36  |
 (2) 32M x 36  |
 (2) 32M x 36  |
 (2) 8M x 36  |
|
 896MB  |
 (2) 32M x 36  |
 (2) 32M x 36  |
 (2) 32M x 36  |
 (2) 16M x 36  |
|
 1024MB  |
 (2) 32M x 36  |
 (2) 32M x 36  |
 (2) 32M x 36  |
 (2) 32M x 36  |
|
 Note: Board accepts EDO memory. Board also accepts x 32 SIMMs.  | ||||
|
 DRAM VOLTAGE CONFIGURATION  | ||||||||
|
 Voltage  |
 J20  |
 J21  |
 J22  |
 J23  |
 J44  |
 J45  |
 J47  |
 J48  |
|
 3.3v  |
 Closed  |
 Closed  |
 Closed  |
 Closed  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 5v  |
 Open  |
 Open  |
 Open  |
 Open  |
 Closed  |
 Closed  |
 Closed  |
 Closed  |
|
 CACHE CONFIGURATION  |
|
 Note: 256KB/512KB cache is located on the Pentium Pro CPU.  |
|
 CPU SPEED SELECTION  | |||||||
|
 Speed  |
 J14  |
 J15  |
 J24  |
 J25  |
 J27  |
 J28  |
 J32  |
|
 150MHz  |
 Open  |
 Closed  |
 Closed  |
 Closed  |
 Open  |
 Closed  |
 3 & 4  |
|
 166MHz  |
 Closed  |
 Open  |
 Closed  |
 Closed  |
 Open  |
 Closed  |
 1 & 2  |
|
 180MHz  |
 Open  |
 Closed  |
 Open  |
 Closed  |
 Closed  |
 Closed  |
 3 & 4  |
|
 200MHz  |
 Closed  |
 Open  |
 Open  |
 Closed  |
 Closed  |
 Closed  |
 1 & 2  |
|
 Note: Pins designated should be in the closed position.  | |||||||
|
 CPU TYPE SELECTION  | |||
|
 Type  |
 J49  |
 J50  | |
| » |
 CPU0 used as primary/dual/single CPU  |
 Pins 1 & 2 closed  |
 Pins 2 & 3 closed  |
|
 CPU1 used as a single CPU system  |
 Pins 2 & 3 closed  |
 Pins 1 & 2 closed  | |
|
 CPU VOLTAGE SELECTION  | |||
|
 Voltage  |
 J7  |
 J10  | |
| » |
 Auto select  |
 Open  |
 Open  |
|
 2.1v  |
 1 & 5  |
 1 & 5  | |
|
 2.2v  |
 2 & 6  |
 2 & 6  | |
|
 2.3v  |
 1 & 5, 2 & 6  |
 1 & 5, 2 & 6  | |
|
 2.4v  |
 3 & 7  |
 3 & 7  | |
|
 2.5v  |
 1 & 5, 3 & 7  |
 1 & 5, 3 & 7  | |
|
 2.6v  |
 2 & 6, 3 & 7  |
 2 & 6, 3 & 7  | |
|
 2.7v  |
 1 & 5, 2 & 6, 3 & 7  |
 1 & 5, 2 & 6, 3 & 7  | |
|
 2.8v  |
 4 & 8  |
 4 & 8  | |
|
 2.9v  |
 1 & 5, 4 & 8  |
 1 & 5, 4 & 8  | |
|
 3.0v  |
 2 & 6, 4 & 8  |
 2 & 6, 4 & 8  | |
|
 3.1v  |
 1 & 5, 2 & 6, 4 & 8  |
 1 & 5, 2 & 6, 4 & 8  | |
|
 3.2v  |
 3 & 7, 4 & 8  |
 3 & 7, 4 & 8  | |
|
 3.3v  |
 1 & 5, 3 & 7, 4 & 8  |
 1 & 5, 3 & 7, 4 & 8  | |
|
 3.4v  |
 2 & 6, 3 & 7, 4 & 8  |
 2 & 6, 3 & 7, 4 & 8  | |
|
 3.5v  |
 1 & 5, 2 & 6, 3 & 7, 4 & 8  |
 1 & 5, 2 & 6, 3 & 7, 4 & 8  | |
|
 Note: Pins designated should be in the closed position.  | |||
|
 SERIAL PORT SELECTION  | |||
|
 Setting  |
 J18  |
 J19  | |
| » |
 Used and COM 1 or 2  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
|
 Used as IR connector  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  | |
