UPDATE TECHNOLOGY, INC.
VL-BUS MAINBOARD
|
 Processor  |
 80486SX/80487SX/80486DX/ODP486SX/80486DX2  |
|
 Processor Speed  |
 20/25/33/50(internal)/50/66(internal)MHz  |
|
 Chip Set  |
 UNI  |
|
 Max. Onboard DRAM  |
 32MB  |
|
 SRAM Cache  |
 32/64/128/256KB  |
|
 BIOS  |
 AMI  |
|
 Dimensions  |
 254mm x 218mm  |
|
 I/O Options  |
 32-bit VESA local-bus card slots (3)  |
|
 NPU Options  |
 None  |

|

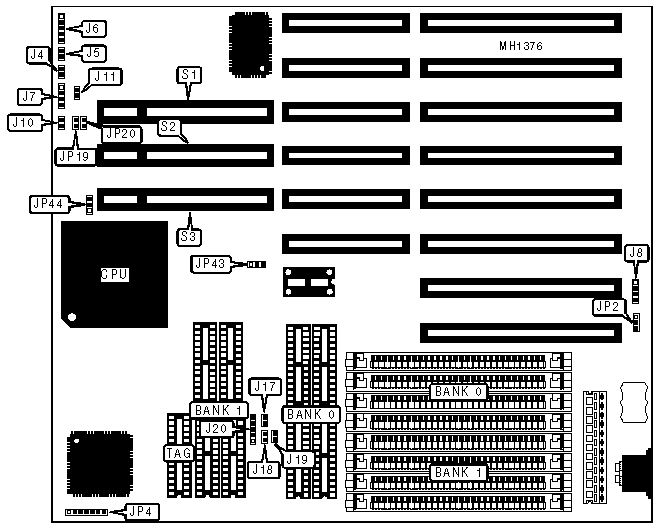

 CONNECTIONS  |
|||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Turbo switch  |
 J4  |
 External battery  |
 J8  |
|
 Turbo LED  |
 J5  |
 Reset switch  |
 J10  |
|
 Speaker  |
 J6  |
 32-bit VESA local-bus cards (3)  |
 S1 - S3  |
|
 Power LED & keylock  |
 J7  |

  |

  |
|
 USER CONFIGURABLE SETTINGS  |
|||
|
 Function  |
 Jumper  |
 Position  |
|
|
 »  |
 Monitor type select color  |
 J11  |
 closed  |
|

  |
 Monitor type select monochrome  |
 J11  |
 open  |
|
 »  |
 CMOS memory normal operation (internal battery)  |
 JP2  |
 pins 1 & 2 closed  |
|

  |
 CMOS memory normal operation (external battery)  |
 JP2  |
 open  |
|

  |
 CMOS memory clear  |
 JP2  |
 pins 2 & 3 closed  |
|
 »  |
 VESA local bus speed select (CPU £ 33MHz) |
 JP19  |
 closed  |
|

  |
 VESA local bus speed select (CPU > 33MHz)  |
 JP19  |
 open  |
|
 »  |
 VESA local bus wait states select 0 (CPU >33MHz)  |
 JP20  |
 closed  |
|

  |
 VESA local bus wait state select 1 (CPU £ 33MHz) |
 JP20  |
 open  |
|
 »  |
 VESA local bus speed select CPU/1  |
 JP43  |
 pins 1 & 2 closed  |
|

  |
 VESA local bus speed select CPU/2  |
 JP43  |
 pins 2 & 3 closed  |
|
 »  |
 CPU speed select £ 33MHz |
 JP44  |
 pins 2 & 3 closed  |
|

  |
 CPU speed select > 33MHz  |
 JP44  |
 pins 1 & 2 closed  |
|
 CPU TYPE CONFIGURATION  |
|
|
 CPU  |
 J4  |
|
 80486DX2  |
 pins 1 & 2, 4 & 5, and 6 & 7 closed  |
|
 ODP487SX  |
 pins 2 & 3, 4 & 5, and 6 & 7 closed  |
|
 80486DX  |
 pins 1 & 2, 4 & 5, and 6 & 7 closed  |
|
 80487SX  |
 pins 5 & 6 closed  |
|
 80486SX  |
 pins 2 & 3, 4 & 5, and 6 & 7 closed  |
|
 DRAM CONFIGURATION  |
||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 1MB  |
 (4) 256K x 9  |
 NONE  |
|
 2MB  |
 (4) 256K x 9  |
 (4) 256K x 9  |
|
 4MB  |
 (4) 1M x 9  |
 NONE  |
|
 5MB  |
 (4) 256K x 9  |
 (4) 1M x 9  |
|
 8MB  |
 (4) 1M x 9  |
 (4) 1M x 9  |
|
 16MB  |
 (4) 4M x 9  |
 NONE  |
|
 20MB  |
 (4) 1M x 9  |
 (4) 4M x 9  |
|
 32MB  |
 (4) 4M x 9  |
 (4) 4M x 9  |
|
 SRAM CONFIGURATION  |
|||
|
 Size  |
 Cache  |
 Location  |
 TAG  |
|
 32KB  |
 (4) 8K x 8  |
 Bank 0  |
 (1) 8K x 8  |
|
 64KB  |
 (8) 8K x 8  |
 Banks 0 & 1  |
 (1) 8K x 8  |
|
 128KB  |
 (4) 32K x 8  |
 Bank 0  |
 (1) 32K x 8  |
|
 256KB  |
 (8) 32K x 8  |
 Banks 0 & 1  |
 (1) 32K x 8  |
|
 SRAM JUMPER CONFIGURATION  |
||||
|
 Size  |
 J17  |
 J18  |
 J19  |
 J20  |
|
 32KB  |
 open  |
 open  |
 open  |
 pins 2 & 3 closed  |
|
 64KB  |
 open  |
 closed  |
 open  |
 pins 1 & 2 closed  |
|
 128KB  |
 open  |
 closed  |
 closed  |
 pins 1 & 2 and 3 & 4 closed  |
|
 256KB  |
 closed  |
 closed  |
 closed  |
 pins 1 & 2 and 4 & 5 closed  |
