XINETRON, INC.
XINET XI-286/LS2121
|
 Processor  |
 80286  |
|
 Processor Speed  |
 12MHz  |
|
 Chip Set  |
 C & T  |
|
 Max. Onboard DRAM  |
 4MB  |
|
 SRAM Cache  |
 None  |
|
 BIOS  |
 Unknown  |
|
 Dimensions  |
 360mm x 340mm  |
|
 I/O Options  |
 Arcnet interfaces (BNC and twisted pair), floppy drive interface, IDE interface, parallel port, serial ports (2), VGA port  |
|
 NPU Options  |
 80287  |

|

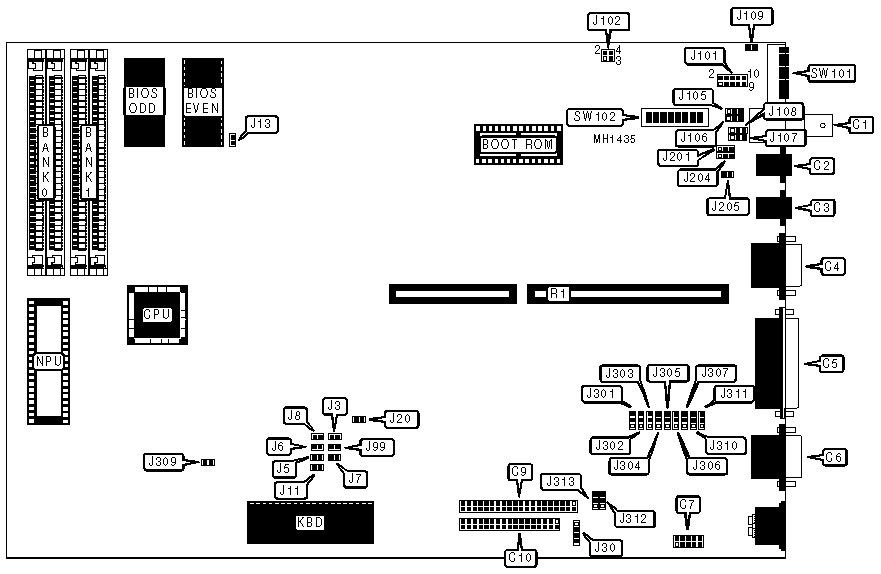

 CONNECTIONS  |
|||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 BNC network interface  |
 C1  |
 Serial port (COM2)  |
 C7  |
|
 RJ11 network interface  |
 C2  |
 IDE interface  |
 C9  |
|
 RJ11 network interface  |
 C3  |
 Floppy drive interface  |
 C10  |
|
 VGA port  |
 C4  |
 External battery  |
 J30  |
|
 Parallel port  |
 C5  |
 Riser card  |
 R1  |
|
 Serial port (COM1)  |
 C6  |

  |

  |
|
 USER CONFIGURABLE SETTINGS  |
|||
|
 Function  |
 Jumper  |
 Position  |
|
|

  |
 Factory configured - do not alter  |
 J3  |
 Unknown  |
|

  |
 Factory configured - do not alter  |
 J5  |
 Unknown  |
|
 »  |
 Monitor type select monochrome, EGA/VGA  |
 J8  |
 Open  |
|

  |
 Monitor type select color  |
 J8  |
 Closed  |
|

  |
 Factory configured - do not alter  |
 J11  |
 Unknown  |
|
 »  |
 BIOS type select 27128  |
 J13  |
 Open  |
|

  |
 BIOS type select 27256  |
 J13  |
 Closed  |
|

  |
 Factory configured - do not alter  |
 J99  |
 Unknown  |
|
 »  |
 Onboard terminator enabled  |
 J109  |
 Open  |
|

  |
 Onboard terminator disabled  |
 J109  |
 Closed  |
|

  |
 Factory configured - do not alter  |
 J205  |
 Unknown  |
|
 »  |
 Floppy interface enabled  |
 J306  |
 pins 2 & 3 closed  |
|

  |
 Floppy interface disabled  |
 J306  |
 pins 1 & 2 closed  |
|

  |
 Factory configured - do not alter  |
 J307  |
 Unknown  |
|

  |
 Factory configured - do not alter  |
 J309  |
 Unknown  |
|

  |
 Factory configured - do not alter  |
 J310  |
 Unknown  |
|

  |
 Factory configured - do not alter  |
 J311  |
 Unknown  |
|
 »  |
 IDE interface enabled  |
 J312 & J313  |
 pins 2 & 3 closed  |
|

  |
 IDE interface disabled  |
 J312 & J313  |
 pins 1 & 2 closed  |
|
 Note: If the system is on either end of a linear bus network segment, or used in a star network topology, the onboard terminator may be used instead of an external terminator.  |
|||
|
 ONBOARD VIDEO CONFIGURATION  |
|||
|
 Function  |
 J201  |
 J204  |
|
|
 »  |
 Onboard video enabled  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
|

  |
 Onboard video disabled  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
|
 SERIAL PORT CONFIGURATION  |
|||||
|
 COM1  |
 COM2  |
 J303  |
 J304  |
 J305  |
|
|
 »  |
 Enabled  |
 Enabled  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
|

  |
 Enabled  |
 Disabled  |
 pins 2 & 3 closed  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
|

  |
 Disabled  |
 Enabled  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
|

  |
 Disabled  |
 Disabled  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
|
 PARALLEL PORT 1 (C3) CONFIGURATION  |
|||
|
 LPT  |
 J301  |
 J302  |
|
|
 »  |
 LPT 1  |
 pins 1 & 2 closed  |
 pins 2 & 3 closed  |
|

  |
 LPT 2  |
 pins 2 & 3 closed  |
 pins 2 & 3 closed  |
|

  |
 LPT 3  |
 pins 2 & 3 closed  |
 pins 1 & 2 closed  |
|

  |
 Disabled  |
 pins 1 & 2 closed  |
 pins 1 & 2 closed  |
|
 DRAM CONFIGURATION  |
|||||
|
 Size  |
 J6  |
 J7  |
 J20  |
 Bank 0  |
 Bank 1  |
|
 512KB  |
 Closed  |
 Closed  |
 Closed  |
 (2) 256K x 9  |
 NONE  |
|
 1MB  |
 Closed  |
 Open  |
 Closed  |
 (2) 256K x 9  |
 (2) 256K x 9  |
|
 2MB  |
 Open  |
 Open  |
 Closed  |
 (2) 1M x 9  |
NONE  |
|
 4MB  |
 Closed  |
 Closed  |
 Open  |
 (2) 1M x 9  |
 (2) 1M x 9  |
|
 ARCNET NETWORK INTERFACE CONFIGURATION  |
|||||||
|
 Function  |
 J101  |
 J103  |
 J105  |
 J106  |
 J107  |
 J108  |
|
|
 »  |
 BNC connection  |
 Closed  |
 Closed  |
 pins 2 & 3  |
 pins 2 & 3  |
 N/A  |
 N/A  |
|

  |
 Twisted pair (1st pair)  |
 Closed  |
 Closed  |
 pins 1 & 2  |
 pins 1 & 2  |
 pins 2 & 3  |
 pins 2 & 3  |
|

  |
 Twisted pair (2nd pair)  |
 Closed  |
 Closed  |
 pins 1 & 2  |
 pins 1 & 2  |
 pins 1 & 2  |
 pins 1 & 2  |
|

  |
 Disabled  |
 Open  |
 Open  |
 N/A  |
 N/A  |
 N/A  |
 N/A  |
|
 ARCNET INTERRUPT REQUEST CONFIGURATION  |
||
|
 Setting  |
 J101  |
|
|
 »  |
 IRQ 2  |
 pins 9 & 10 closed  |
|

  |
 IRQ 3  |
 pins 7 & 8 closed  |
|

  |
 IRQ 4  |
 pins 5 & 6 closed  |
|

  |
 IRQ 5  |
 pins 3 & 4 closed  |
|

  |
 IRQ 7  |
 pins 1 & 2 closed  |
|
 NODE ADDRESS  |
||||||||
|
 Node  |
 SW101/1  |
 SW101/2  |
 SW101/3  |
 SW101/4  |
 SW101/5  |
 SW101/6  |
 SW101/7  |
 SW101/8  |
|
 0  |
 -  |
 -  |
 -  |
 -  |
 -  |
 -  |
 -  |
 -  |
|
 1  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 2  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
 On  |
|
 3  |
 On  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
 Off  |
|
 4  |
 On  |
 On  |
 On  |
 On  |
 On  |
 Off  |
 On  |
 On  |
|
 251  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
 Off  |
|
 252  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 On  |
|
 253  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
|
 254  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
|
 255  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 Notes: Node address 0 is used for messaging between nodes and must not be used. A total of 255 node address settings are available. The switches are a binary representation of the decimal node addresses. Switch 8 is the Least Significant Bit and switch 1 is the Most Significant Bit. The switches have the following decimal values: switch 1=128, 2=64, 3=32, 4=16, 5=8, 6=4, 7=2, 8=1. Turn Off the switches and add the values of the Off switches to obtain the correct node address. (On=0, Off=1)  |
||||||||
|
 RESPONSE/RECONFIGURATION TIMEOUTS  |
||||
|
 Response Time  |
 Idle Time  |
 Reconfig. Time  |
 J102/pins 1 & 2  |
 J102/pins 3 & 4  |
|
 1130 (m)  |
 1237 (m)  |
 1680ms  |
 Closed  |
 Closed  |
|
 563 (m)  |
 624 (m)  |
 1680ms  |
 Closed  |
 Open  |
|
 285 (m)  |
 316 (m)  |
 1680ms  |
 Open  |
 Closed  |
|
 78 (m)  |
 86 (m)  |
 840ms  |
 Open  |
 Open  |
|
 BASE MEMORY ADDRESS AND BOOT ROM ADDRESS  |
||||||
|
 Base Address  |
 Boot ROM Address  |
 SW102/1  |
 SW102/2  |
 SW102/3  |
 SW102/4  |
 SW102/5  |
|
 C0000-C07FFh  |
 C2000-C3FFFh  |
 On  |
 On  |
 On  |
 On  |
 On  |
|
 C0800-C0FFFh  |
 C2000-C3FFFh  |
 Off  |
 On  |
 On  |
 On  |
 On  |
|
 C1000-C17FFh  |
 C2000-C3FFFh  |
 On  |
 Off  |
 On  |
 On  |
 On  |
|
 C1800-C1FFFh  |
 C2000-C3FFFh  |
 Off  |
 Off  |
 On  |
 On  |
 On  |
|
 C4000-C47FFh  |
 C6000-C7FFFh  |
 On  |
 On  |
 Off  |
 On  |
 On  |
|
 C4800-C4FFFh  |
 C6000-C7FFFh  |
 Off  |
 On  |
 Off  |
 On  |
 On  |
|
 C5000-C57FFh  |
 C6000-C7FFFh  |
 On  |
 Off  |
 Off  |
 On  |
 On  |
|
 C5800-C5FFFh  |
 C6000-C7FFFh  |
 Off  |
 Off  |
 Off  |
 On  |
 On  |
|
 CC000-CC7FFh  |
 CE000-CFFFFh  |
 On  |
 On  |
 On  |
 Off  |
 On  |
|
 CC800-CCFFFh  |
 CE000-CFFFFh  |
 Off  |
 On  |
 On  |
 Off  |
 On  |
|
 CD000-CD7FFh  |
 CE000-CFFFFh  |
 On  |
 Off  |
 On  |
 Off  |
 On  |
|
 CD800-CDFFFh  |
 CE000-CFFFFh  |
 Off  |
 Off  |
 On  |
 Off  |
 On  |
|
 D0000-D07FFh  |
 D2000-D3FFFh  |
 On  |
 On  |
 Off  |
 Off  |
 On  |
|
 D0800-D0FFFh  |
 D2000-D3FFFh  |
 Off  |
 On  |
 Off  |
 Off  |
 On  |
|
 D1000-D17FFh  |
 D2000-D3FFFh  |
 On  |
 Off  |
 Off  |
 Off  |
 On  |
|
 D1800-D1FFFh  |
 D2000-D3FFFh  |
 Off  |
 Off  |
 Off  |
 Off  |
 On  |
|
 D4000-D47FFh  |
 D6000-D7FFFh  |
 On  |
 On  |
 On  |
 On  |
 Off  |
|
 D4800-D4FFFh  |
 D6000-D7FFFh  |
 Off  |
 On  |
 On  |
 On  |
 Off  |
|
 D5000-D57FFh  |
 D6000-D7FFFh  |
 On  |
 Off  |
 On  |
 On  |
 Off  |
|
 D5800 D5FFFh  |
 D6000-D7FFFh  |
 Off  |
 Off  |
 On  |
 On  |
 Off  |
|
 D8000-D87FFh  |
 DA000-DBFFFh  |
 On  |
 On  |
 Off  |
 On  |
 Off  |
|
 D8800-D8FFFh  |
 DA000-DBFFFh  |
 Off  |
 On  |
 Off  |
 On  |
 Off  |
|
 D9000-D97FFh  |
 DA000-DBFFFh  |
 On  |
 Off  |
 Off  |
 On  |
 Off  |
|
 D9800-D9FFFh  |
 DA000-DBFFFh  |
 Off  |
 Off  |
 Off  |
 On  |
 Off  |
|
 DC000-DC7FFh  |
 DE000-DFFFFh  |
 On  |
 On  |
 On  |
 Off  |
 Off  |
|
 DC800-DCFFFh  |
 DE000-DFFFFh  |
 Off  |
 On  |
 On  |
 Off  |
 Off  |
|
 DD000-DD7FFh  |
 DE000-DFFFFh  |
 On  |
 Off  |
 On  |
 Off  |
 Off  |
|
 DD800-DDFFFh  |
 DE000-DFFFFh  |
 Off  |
 Off  |
 On  |
 Off  |
 Off  |
|
 E0000-E07FFh  |
 E2000-E3FFFh  |
 On  |
 On  |
 Off  |
 Off  |
 Off  |
|
 E0800-E0FFFh  |
 E2000-E3FFFh  |
 Off  |
 On  |
 Off  |
 Off  |
 Off  |
|
 E1000-E17FFh  |
 E2000-E3FFFh  |
 On  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 E1800-E1FFFh  |
 E2000-E3FFFh  |
 Off  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 BASE MEMORY ADDRESS CONFIGURATION  |
|||
|
 Address  |
 SW102/6  |
 SW102/7  |
 SW102/8  |
|
 260-26Fh  |
 Off  |
 Off  |
 Off  |
|
 290-29Fh  |
 On  |
 Off  |
 Off  |
|
 2E0-2EFh  |
 Off  |
 On  |
 Off  |
|
 2F0-2FFh  |
 On  |
 On  |
 Off  |
|
 300-30Fh  |
 Off  |
 Off  |
 On  |
|
 350-35Fh  |
 On  |
 Off  |
 On  |
|
 380-38Fh  |
 Off  |
 On  |
 On  |
|
 3E0-3EFh  |
 On  |
 On  |
 On  |
