YOUNG MICRO SYSTEMS, INC.
TC430HX
|
 Processor  |
 Pentium  |
|
 Processor Speed  |
 75/90/100/120/133/150/166/180/200MHz  |
|
 Chip Set  |
 Intel  |
|
 Video Chip Set  |
 S3  |
|
 Maximum Onboard Memory  |
 128MB (EDO supported)  |
|
 Maximum Video Memory  |
 2MB  |
|
 Cache  |
 256KB  |
|
 BIOS  |
 Unidentified  |
|
 Dimensions  |
 330mm x 218mm  |
|
 I/O Options  |
 32-bit PCI slots (4), floppy drive interface, green PC connector, IDE interfaces (2), parallel port, PS/2 mouse port, serial ports (2), VESA feature connector, VGA port, IR connector, USB connectors (2), MIDI/game port, line out connector, line in connector, microphone connector, CD-ROM connector, wavetable connector  |
|
 NPU Options  |
 None  |
|

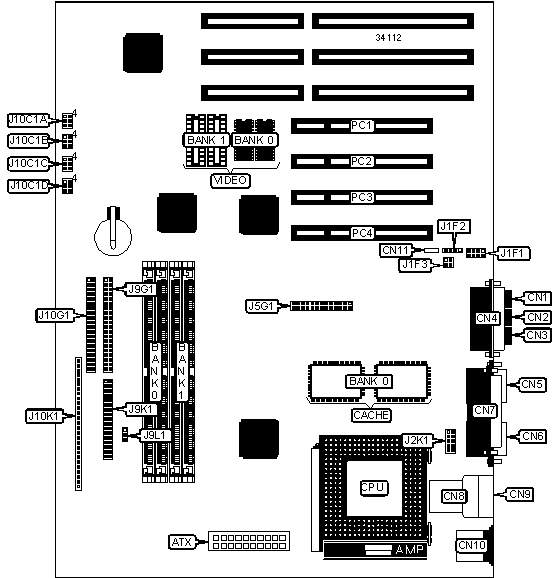

 CONNECTIONS  | |||
|
 Purpose  |
 Location  |
 Purpose  |
 Location  |
|
 Microphone connector  |
 CN1  |
 Serial port 2  |
 J2K1  |
|
 Line in connector  |
 CN2  |
 VESA feature connector  |
 J5G1  |
|
 Line out connector  |
 CN3  |
 IDE interface 1  |
 J9G1  |
|
 MIDI/game port  |
 CN4  |
 Chassis fan power  |
 J9L1  |
|
 VGA port  |
 CN5  |
 Floppy drive interface  |
 J9K1  |
|
 Serial port 1  |
 CN6  |
 IDE interface 2  |
 J10G1  |
|
 Parallel port  |
 CN7  |
 Power on connector  |
 J10K1 pins 1 & 2  |
|
 USB connector  |
 CN8  |
 Green PC connector  |
 J10K1 pins 3 & 4  |
|
 USB connector  |
 CN9  |
 IR connector  |
 J10K1 pins 6 - 11  |
|
 PS/2 mouse port  |
 CN10  |
 IDE interface LED  |
 J10K1 pins 13 - 16  |
|
 Audio connector  |
 CN11  |
 Green PC LED  |
 J10K1 pins 18 - 21  |
|
 Wave table connector  |
 J1F1  |
 Reset switch  |
 J10K1 pins 22 & 23  |
|
 CD-ROM connector  |
 J1F2  |
 Speaker  |
 J10K1 pins 24 - 27  |
|
 Modem connector  |
 J1F3  |
 32-bit PCI slots  |
 PC1 - PC4  |
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Function  |
 Label  |
 Position  | |
|
 Password normal operation  |
 J10C1A  |
 Pins 1 & 2 closed  | |
|
 Password clear  |
 J10C1A  |
 Pins 2 & 3 closed  | |
|
 »  |
 CMOS memory normal operation  |
 J10C1A  |
 Pins 4 & 5 closed  |
|
 CMOS memory clear  |
 J10C1A  |
 Pins 5 & 6 closed  | |
|
 Setup access enabled  |
 J10C1B  |
 Pins 1 & 2 closed  | |
|
 Setup access disabled  |
 J10C1B  |
 Pins 2 & 3 closed  | |
|
 DRAM CONFIGURATION  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 8MB  |
 (2) 1M x 32  |
 None  |
|
 16MB  |
 (2) 2M x 32  |
 None  |
|
 16MB  |
 (2) 1M x 32  |
 (2) 1M x 32  |
|
 24MB  |
 (2) 2M x 32  |
 (2) 1M x 32  |
|
 24MB  |
 (2) 1M x 32  |
 (2) 2M x 32  |
|
 32MB  |
 (2) 4M x 32  |
 None  |
|
 32MB  |
 (2) 2M x 32  |
 (2) 2M x 32  |
|
 40MB  |
 (2) 4M x 32  |
 (2) 1M x 32  |
|
 40MB  |
 (2) 1M x 32  |
 (2) 4M x 32  |
|
 48MB  |
 (2) 4M x 32  |
 (2) 2M x 32  |
|
 48MB  |
 (2) 2M x 32  |
 (2) 4M x 32  |
|
 64MB  |
 (2) 8M x 32  |
 None  |
|
 64MB  |
 (2) 4M x 32  |
 (2) 4M x 32  |
|
 72MB  |
 (2) 8M x 32  |
 (2) 1M x 32  |
|
 DRAM CONFIGURATION (CON’T)  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 72MB  |
 (2) 1M x 32  |
 (2) 8M x 32  |
|
 80MB  |
 (2) 8M x 32  |
 (2) 2M x 32  |
|
 80MB  |
 (2) 2M x 32  |
 (2) 8M x 32  |
|
 96MB  |
 (2) 8M x 32  |
 (2) 4M x 32  |
|
 96MB  |
 (2) 4M x 32  |
 (2) 8M x 32  |
|
 128MB  |
 (2) 8M x 32  |
 (2) 8M x 32  |
|
 Note: Board accepts EDO memory. Board also accepts x 32 SIMMs  | ||
|
 CACHE CONFIGURATION  | |
|
 Size  |
 Bank 0  |
|
 256KB  |
 (2) 32K x 32  |
|
 VIDEO MEMORY CONFIGURATION  | ||
|
 Size  |
 Bank 0  |
 Bank 1  |
|
 1MB  |
 1MB  |
 None  |
|
 2MB  |
 1MB  |
 (2) 256K x 16  |
|
 Note: Bank 0 is factory installed and is not configurable.  | ||
|
 CPU SPEED SELECTION  | ||||
|
 CPU speed  |
 Clock speed  |
 Multiplier  |
 J10C1C  |
 J10C1D  |
|
 75MHz  |
 50MHz  |
 1.5x  |
 2 & 3, 5 & 6  |
 1 & 2, 4 & 5  |
|
 90MHz  |
 60MHz  |
 1.5x  |
 2 & 3, 4 & 5  |
 1 & 2, 4 & 5  |
|
 100MHz  |
 66MHz  |
 1.5x  |
 1 & 2, 5 & 6  |
 1 & 2, 4 & 5  |
|
 120MHz  |
 60MHz  |
 2x  |
 2 & 3, 4 & 5  |
 2 & 3, 4 & 5  |
|
 133MHz  |
 66MHz  |
 2x  |
 1 & 2, 5 & 6  |
 2 & 3, 4 & 5  |
|
 150MHz  |
 60MHz  |
 2.5x  |
 2 & 3, 4 & 5  |
 2 & 3, 5 & 6  |
|
 166MHz  |
 66MHz  |
 2.5x  |
 1 & 2, 5 & 6  |
 2 & 3, 5 & 6  |
|
 180MHz  |
 60MHz  |
 3x  |
 2 & 3, 4 & 5  |
 1 & 2, 5 & 6  |
|
 200MHz  |
 66MHz  |
 3x  |
 1 & 2, 5 & 6  |
 1 & 2, 5 & 6  |
|
 Note: Pins designated should be in the closed position.  | ||||
