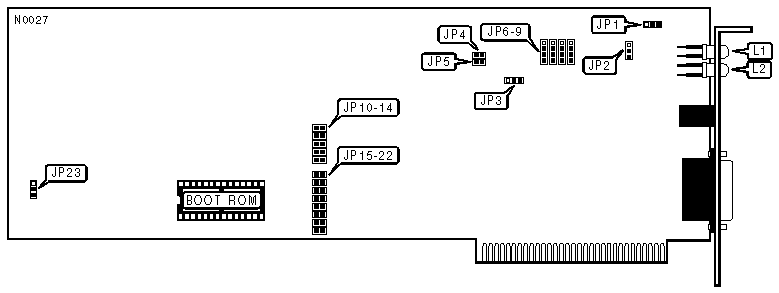

3COM CORPORATION
ETHERLINK II TP (3C503; ASSY.#6330)
|
 NIC Type  |
 Ethernet  |
|
 Transfer Rate  |
 10Mbps  |
|
 Data Bus  |
 8-bit ISA  |
|
 Topology  |
 Star  |
|
 Wiring Type  |
 Unshielded twisted pair DIX transceiver via DB-15 port  |
|
 Boot ROM  |
 Available  |
|
 DC CONVERTER  | ||
|
 Setting  |
 JP1  | |
| » |
 DC signal disabled (10BaseT standard)  |
 Pins 2 & 3 Closed  |
|
 DC signal enabled (non 10BaseT network)  |
 Pins 1 & 2 Closed  | |
|
 TRANSMIT LEVEL  | ||
|
 Setting  |
 JP2  | |
| » |
 Transmit level select normal (10Base-T standard)  |
 Pins 2 & 3 Closed  |
|
 Transmit level select low (non 10Base-T network)  |
 Pins 1 & 2 Closed  | |
|
 RECEIVE LEVEL  | ||
|
 Setting  |
 JP3  | |
| » |
 Receive level select normal (10Base-T standard)  |
 Pins 1 & 2 Closed  |
|
 Receive level select low (non 10Base-T network)  |
 Pins 2 & 3 Closed  | |
|
 TRANSCEIVER EQUALIZATION  | |||
|
 Setting  |
 JP4  |
 JP5  | |
| » |
 Transmitter Equalization enabled (10Base-T standard)  |
 Closed  |
 Open  |
|
 Receiver Equalization enabled (non 10Base-T network)  |
 Open  |
 Closed  | |
|
 TWISTED PAIR IMPEDANCE  | ||||
|
 Impedance  |
 JP6  |
 JP7  |
 JP8  |
 JP9  |
|
 75ohm  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
 Pins 1 & 2  |
|
 100ohm  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
 Pins 2 & 3  |
|
 150ohm  |
 Pins 3 & 4  |
 Pins 3 & 4  |
 Pins 3 & 4  |
 Pins 3 & 4  |
|
 BOOT ROM ADDRESS  | |||||
|
 Address  |
 JP10  |
 JP11  |
 JP12  |
 JP13  |
 JP14  |
|
 Disabled  |
 Closed  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 C8000h  |
 Open  |
 Open  |
 Open  |
 Open  |
 Closed  |
|
 CC000h  |
 Open  |
 Open  |
 Open  |
 Closed  |
 Open  |
|
 D8000h  |
 Open  |
 Open  |
 Closed  |
 Open  |
 Open  |
|
 DC000h  |
 Open  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 I/O BASE ADDRESS  | ||||||||
|
 Address  |
 JP15  |
 JP16  |
 JP17  |
 JP18  |
 JP19  |
 JP20  |
 JP21  |
 JP22  |
|
 250h  |
 Open  |
 Open  |
 Open  |
 Open  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 280h  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 Closed  |
 Open  |
 Open  |
|
 2A0h  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 Closed  |
 Open  |
|
 2E0h  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 Closed  |
|
 300h  |
 Closed  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 310h  |
 Open  |
 Closed  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 330h  |
 Open  |
 Open  |
 Closed  |
 Open  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 350h  |
 Open  |
 Open  |
 Open  |
 Closed  |
 Open  |
 Open  |
 Open  |
 Open  |
|
 LINK INTEGRITY TEST  | ||
|
 Setting  |
 JP23  | |
| » |
 Enabled  |
 Pins 2 & 3 Closed  |
|
 Disabled  |
 Pins 1 & 2 Closed  | |
|
 Note:Link Integrity is only used with 10Base-T wiring. When using an AUI transciever, the test should be disabled.  | ||
|
 DIAGNOSTIC LED(S)  | ||
|
 LED  |
 Status  |
 Condition  |
|
 L1  |
 On  |
 Data is being transmitted or received  |
|
 L1  |
 Off  |
 Data is not being transmitted or received  |
|
 L2  |
 On  |
 Twisted pair network connection is good  |
|
 L2  |
 Off  |
 Twisted pair network connection is broken  |
|
 MISCELLANEOUS NOTES  |
|
 The interrupt request and cable type are set using the software that comes with the card.  |
