EDIMAX COMPUTER COMPANY

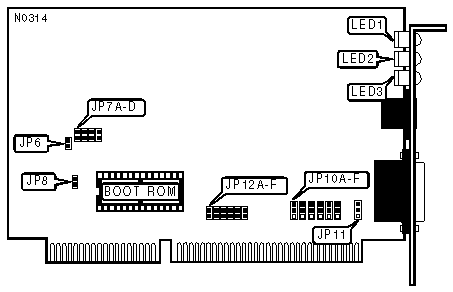

EN-6360 (Version 1.1)
|
 NIC Type  |
 Ethernet  |
|
 Transfer Rate  |
 10Mbps  |
|
 Data Bus  |
 16-bit ISA  |
|
 Topology  |
 Star  |
|
 Wiring Type  |
 Unshielded twisted pair AUI transceiver via DB-15 port  |
|
 Boot ROM  |
 Available  |
|
 COMPATIBILITY MODE  | ||
|
 Setting  |
 JP6  | |
| » |
 DIsabled  |
 Pins 1 & 2 closed  |
|
 Enabled  |
 Pins 2 & 3 closed  | |
|
 Note: On some systems the data bus timing is not truly IBM PC/AT compatible. If the card is not initializing, enabling the compatibility mode may allow the card to function properly  | ||
|
 BOOT ROM ADDRESS  | |||||
|
 Address  |
 JP7A  |
 JP7B  |
 JP7C  |
 JP7D  | |
|
 C0000h  |
 Closed  |
 Closed  |
 Closed  |
 Closed  | |
|
 C4000h  |
 Open  |
 Closed  |
 Closed  |
 Closed  | |
| » |
 C8000h  |
 Closed  |
 Open  |
 Closed  |
 Closed  |
|
 CC000h  |
 Open  |
 Open  |
 Closed  |
 Closed  | |
|
 D0000h  |
 Closed  |
 Closed  |
 Open  |
 Closed  | |
|
 D4000h  |
 Open  |
 Closed  |
 Open  |
 Closed  | |
|
 D8000h  |
 Closed  |
 Open  |
 Open  |
 Closed  | |
|
 DC000h  |
 Open  |
 Open  |
 Open  |
 Closed  | |
|
 BOOT ROM  | ||
|
 Setting  |
 JP8  | |
| » |
 Disabled  |
 Open  |
|
 Enabled  |
 Closed  | |
|
 CABLE TYPE  | |||
|
 Type  |
 JP10A-JP10F  |
 JP11  | |
| » |
 Unshielded twisted pair  |
 Pins 1 & 2 closed  |
 Pins 2 & 3 closed  |
|
 AUI transceiver via DB-15 port  |
 Pins 2 & 3 closed  |
 Pins 1 & 2 closed  | |
|
 I/O BASE ADDRESS  | |||
|
 Address  |
 JP12A  |
 JP12B  | |
| » |
 300h  |
 Closed  |
 Closed  |
|
 320h  |
 Open  |
 Closed  | |
|
 340h  |
 Closed  |
 Open  | |
|
 360h  |
 Open  |
 Open  | |
|
 INTERRUPT SETTINGS  | |||||
|
 IRQ  |
 JP12C  |
 JP12D  |
 JP12E  |
 JP12F  | |
|
 2  |
 Closed  |
 Open  |
 Open  |
 Open  | |
| » |
 3  |
 Open  |
 Closed  |
 Open  |
 Open  |
|
 4  |
 Open  |
 Open  |
 Closed  |
 Open  | |
|
 5  |
 Open  |
 Open  |
 Open  |
 Closed  | |
|
 DIAGNOSTIC LED(S)  | |||
|
 LED  |
 Color  |
 Status  |
 Condition  |
|
 LED1  |
 Green  |
 On  |
 Data is being transmitted  |
|
 LED1  |
 Green  |
 Off  |
 Data is not being transmitted  |
|
 LED2  |
 Green  |
 On  |
 Data is being received  |
|
 LED2  |
 Green  |
 Off  |
 Data is not being received  |
|
 LED3  |
 Red  |
 On  |
 Twisted pair connection is good  |
|
 LED3  |
 Red  |
 Off  |
 Twisted pair connection is broken  |
