SIIG, INC.
E-LAN 300
|
 Card Type  |
 Network Interface Card  |
|
 NIC Type  |
 Ethernet  |
|
 Maximum Onboard Memory  |
 16KB  |
|
 Boot ROM  |
 Available  |
|
 Network Transfer Rate  |
 10Mbps  |
|
 Topology  |
 Linear Bus, Star  |
|
 Wiring Type  |
 Unshielded twisted pair AUI transceiver via DB-15 port RG-58A/U 50ohm coaxial  |
|
 Data Bus  |
 16-bit ISA  |
|

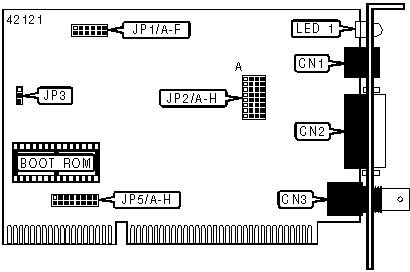

 CONNECTIONS  | |||
|
 Function  |
 Label  |
 Function  |
 Label  |
|
 RJ-45 connector  |
 CN1  |
 RG-58A/U connector  |
 CN3  |
|
 AUI transceiver via DB-15 port  |
 CN2  | ||
|
 ROM ADDRESS SELECTION  | ||||
|
 Address  |
 JP1/B  |
 JP1/C  |
 JP1/D  | |
|
 C000h  |
 Open  |
 Open  |
 Open  | |
|
 C400h  |
 Open  |
 Open  |
 Closed  | |
| » |
 C800h  |
 Open  |
 Closed  |
 Open  |
|
 CC00h  |
 Open  |
 Closed  |
 Closed  | |
|
 D000h  |
 Closed  |
 Open  |
 Open  | |
|
 D400h  |
 Closed  |
 Open  |
 Closed  | |
|
 D800h  |
 Closed  |
 Closed  |
 Open  | |
|
 DC00h  |
 Closed  |
 Closed  |
 Closed  | |
|
 BASE I/O ADDRESS SELECTION  | |||
|
 Setting  |
 JP1/E  |
 JP1/F  | |
| » |
 300h  |
 Open  |
 Open  |
|
 320h  |
 Open  |
 Closed  | |
|
 340h  |
 Closed  |
 Open  | |
|
 360h  |
 Closed  |
 Closed  | |
|
 CABLE TYPE SELECTION  | ||||
|
 Setting  |
 JP2/A  |
 JP2/B  |
 JP2/C  |
 JP2/D  |
|
 BNC enabled  |
 Pins 3 & 4 closed  |
 Pins 3 & 4 closed  |
 Pins 3 & 4 closed  |
 Pins 3 & 4 closed  |
|
 AUI enabled  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
|
 RJ-45 enabled  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
|
 CABLE TYPE SELECTION (CONT.)  | ||||
|
 Setting  |
 JP2/E  |
 JP2/F  |
 JP2/G  |
 JP2/H  |
|
 BNC enabled  |
 Pins 3 & 4 closed  |
 Pins 3 & 4 closed  |
 Pins 3 & 4 closed  |
 Pins 3 & 4 closed  |
|
 AUI enabled  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
 Pins 2 & 3 closed  |
|
 RJ-45 enabled  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
 Pins 1 & 2 closed  |
|
 BOOT ROM CONFIGURATION  | ||
|
 Setting  |
 JP1/A  | |
| » |
 Disabled  |
 Open  |
|
 Enabled  |
 Closed  | |
|
 AT BUS COMPATIBILITY SELECT  | ||
|
 Setting  |
 JP3  | |
| » |
 System compatible w/IBM PC/AT bus  |
 Pins 1 & 2 closed  |
|
 System not compatible w/IBM PC/AT bus  |
 Pins 2 & 3 closed  | |
|
 DIAGNOSTIC LED(S)  | |||
|
 LED  |
 Color  |
 Status  |
 Condition  |
|
 LED1  |
 Unidentified  |
 On  |
 UTP link is good  |
|
 LED1  |
 Unidentified  |
 Off  |
 UTP link is broken  |
