ELETECH ENTERPRISE CO., LTD.
V-LINK (VP-894)
|
 Card Type  |
 Telephony card  |
|
 Chip Set  |
 Intel  |
|
 Maximum Transfer Rate  |
 16Kbps  |
|
 Data Modulation Protocol  |
 Event driven and non-event driven  |
|
 Data Bus  |
 8-bit ISA  |
|
 Card Size  |
 Full-length, full-height card  |
|

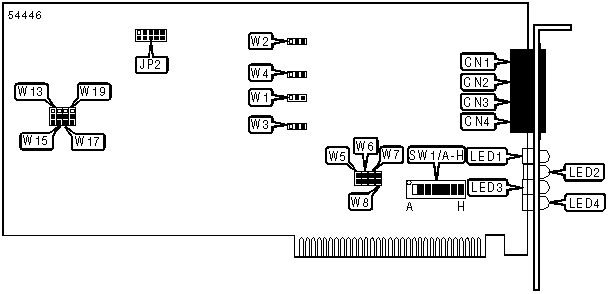

 CONNECTIONS  | |||
|
 Function  |
 Label  |
 Function  |
 Label  |
|
 Phone line 4  |
 CN1  |
 Phone line 1  |
 CN4  |
|
 Phone line 3  |
 CN2  |
 Expansion connector  |
 JP2  |
|
 Phone line 2  |
 CN3  | ||
|
 USER CONFIGURABLE SETTINGS  | |||
|
 Setting  |
 Label  |
 Position  | |
| » |
 Only one VP-894 board in system  |
 SW1/A  |
 On  |
|
 Multiple VP-894 boards in system  |
 SW1/A  |
 Off  | |
|
 Note: When using multiple boards, one must have SW1/A in the on position and the rest must be off.  | |||
|
 ROM ADDRESS SELECTION  | |||
|
 Address  |
 SW1/F  |
 SW1/G  |
 SW1/H  |
|
 C000h  |
 Off  |
 Off  |
 Off  |
|
 C800h  |
 Off  |
 Off  |
 On  |
|
 D000h  |
 Off  |
 On  |
 Off  |
|
 D800h  |
 Off  |
 On  |
 On  |
|
 E000h  |
 On  |
 Off  |
 Off  |
|
 E800h  |
 On  |
 Off  |
 On  |
|
 A000h  |
 On  |
 On  |
 Off  |
|
 A800h  |
 On  |
 On  |
 On  |
|
 INTERRUPT SELECTION  | ||||
|
 IRQ  |
 W5  |
 W6  |
 W7  |
 W8  |
|
 IRQ3  |
 Closed  |
 Open  |
 Open  |
 Open  |
|
 IRQ5  |
 Open  |
 Closed  |
 Open  |
 Open  |
|
 IRQ7  |
 Open  |
 Open  |
 Closed  |
 Open  |
|
 IRQ9  |
 Open  |
 Open  |
 Open  |
 Closed  |
|
 BOARD NUMBER SELECTION  | ||||
|
 Number  |
 SW1/B  |
 SW1/C  |
 SW1/D  |
 SW1/E  |
|
 0  |
 Off  |
 Off  |
 Off  |
 Off  |
|
 1  |
 Off  |
 Off  |
 Off  |
 On  |
|
 2  |
 Off  |
 Off  |
 On  |
 Off  |
|
 3  |
 Off  |
 Off  |
 On  |
 On  |
|
 4  |
 Off  |
 On  |
 Off  |
 Off  |
|
 5  |
 Off  |
 On  |
 Off  |
 On  |
|
 6  |
 Off  |
 On  |
 On  |
 Off  |
|
 7  |
 Off  |
 On  |
 On  |
 On  |
|
 8  |
 On  |
 Off  |
 Off  |
 Off  |
|
 A total of 16 board address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/B is the Most Significant Bit and switch SW1/E is the Least Significant Bit. The switches have the following decimal values: SW1/B=8, SW1/C=4, SW1/D=2, SW1/E=1. Turn on the switches and add the values of the switches to obtain the correct board number. (Off=0, On=1)  | ||||
|
 LOCAL PHONE LINE 1 ENABLEMENT  | ||||
|
 Line 1  |
 W3  |
 W11  |
 W13  |
 W14  |
|
 Enabled  |
 Closed  |
 Open  |
 Closed  |
 Open  |
|
 Disabled  |
 Open  |
 Closed  |
 Open  |
 Closed  |
|
 LOCAL PHONE LINE 2 ENABLEMENT  | ||||
|
 Line 2  |
 W1  |
 W9  |
 W15  |
 W16  |
|
 Enabled  |
 Closed  |
 Open  |
 Closed  |
 Open  |
|
 Disabled  |
 Open  |
 Closed  |
 Open  |
 Closed  |
|
 LOCAL PHONE LINE 3 ENABLEMENT  | ||||
|
 Line 3  |
 W4  |
 W12  |
 W17  |
 W18  |
|
 Enabled  |
 Closed  |
 Open  |
 Closed  |
 Open  |
|
 Disabled  |
 Open  |
 Closed  |
 Open  |
 Closed  |
|
 LOCAL PHONE LINE 4 ENABLEMENT  | ||||
|
 Line 4  |
 W2  |
 W10  |
 W19  |
 W20  |
|
 Enabled  |
 Closed  |
 Open  |
 Closed  |
 Open  |
|
 Disabled  |
 Open  |
 Closed  |
 Open  |
 Closed  |
|
 DIAGNOSTIC LED(S)  | |||
|
 LED  |
 Color  |
 Status  |
 Condition  |
|
 1  |
 Unidentified  |
 On  |
 Connection good (line 4)  |
|
 1  |
 Unidentified  |
 Off  |
 Connection broken (line 4)  |
|
 2  |
 Unidentified  |
 On  |
 Connection good (line 3)  |
|
 2  |
 Unidentified  |
 Off  |
 Connection broken (line 3)  |
|
 3  |
 Unidentified  |
 On  |
 Connection good (line 2)  |
|
 3  |
 Unidentified  |
 Off  |
 Connection broken (line 2)  |
|
 4  |
 Unidentified  |
 On  |
 Connection good (line 1)  |
|
 4  |
 Unidentified  |
 Off  |
 Connection broken (line 1)  |
