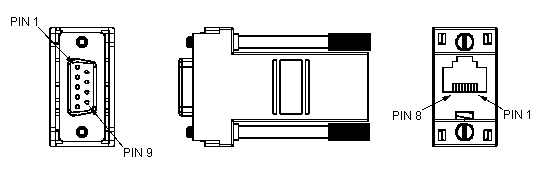

Serial: DB9S to RJ45F530-3100 | ||||||||||||||||||||||||||
| RJ45F | WIRE COLOR | DB9S |
|---|---|---|
| 1 - RTS | BLUE | 8 - CTS |
| 2 - DTR | ORANGE | 6 - DSR |
| 3 - TXD | BLACK | 2 - RXD |
| 4 - GND | GREEN | 5 - GND |
| 5 - GND | RED | |
| 6 - RXD | YELLOW | 3 - TXD |
| 7 - DSR | BROWN | 4 - DTR |
| 8 - CTS | WHITE | 7 - RTS |
 | | | |
|
