ATRONICS INTERNATIONAL, INC.

ATI-IDEAL VL-CACHE

Data bus:

32-bit VL-bus

Size:

Three-quarter length, full-height card

Hard drive supported:

Four IDE(AT) drives

Floppy drives supported:

None

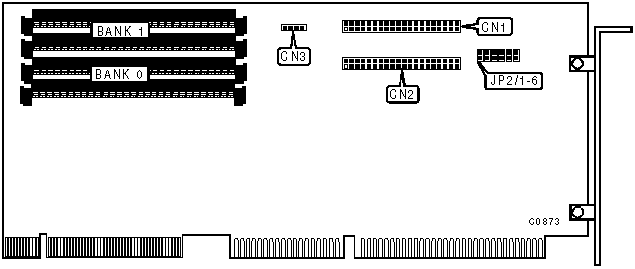

CONNECTIONS

Function

Location

40-pin primary IDE(AT) connector

CN1

40-pin secondary IDE(AT) connector

CN2

4-pin connector - drive active LED

CN3

USER CONFIGURABLE SETTINGS

Function

Location

Setting

»

Factory configured - do not alter

JP2/4

open

»

IDE primary address is 1F0h

JP2/5

closed



IDE secondary address is 170h

JP2/5

open

»

Factory configured - do not alter

JP2/6

closed

BIOS ADDRESS SELECTION

Address

JP2/1

JP2/2

JP2/3

»

DC000-DFFFFh

closed

closed

closed



C8000-CBFFFh

closed

open

open



CC000-CFFFFh

open

closed

open



D0000-D3FFFh

closed

closed

open



D4000-D7FFFh

open

open

closed



D8000-DBFFFh

closed

open

closed



Disabled

open

open

open

DRAM CONFIGURATION

Size

Bank 0

Bank 1

512KB

(2) 256 x 9

none

1MB

(2) 256 x 9

(2) 256 x 9

2MB

(2) 1MB x 9

none

2.5MB

(2) 256 x 9

(2) 1MB x 9

4MB

(2) 1MB x 9

(2) 1MB x 9

8MB

(2) 4MB x 9

none

8.5MB

(2) 4MB x 9

(2) 256 x 9

10MB

(2) 4MB x 9

(2) 1MB x 9

16MB

(2) 4MB x 9

(2) 4MB x 9

Note: Bank 1 & Bank 0 are interchangeable.
