ELITEGROUP COMPUTER SYSTEMS, INC.

DI-602

Data bus:

32-bit, VL-Bus

Size:

Three/quarter-length, half-height card

Hard drive supported:

Two IDE (AT) Interface drives

Floppy drives supported:

Two 360KB, 720KB, 1.2MB, or 1.44MB drives

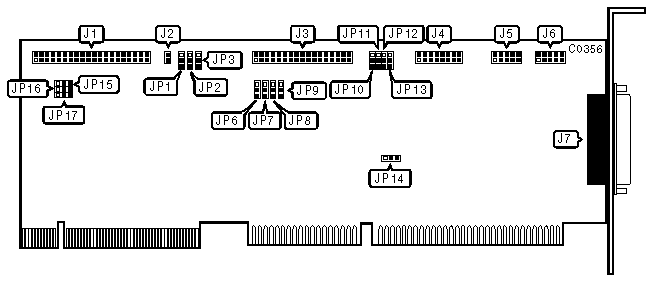

CONNECTIONS

Function

Location

40-pin IDE(AT) Interface connector

J1

2-pin connector - Drive active LED

J2

34-pin control cable connector - floppy drive

J3

15-pin game port - internal

J4

10-pin serial port (COM1/3) - internal

J5

10-pin serial port (COM2/4) - internal

J6

25-pin parallel port (LPT2/3) - external

J7

USER CONFIGURABLE SETTINGS

Function

Location

Setting

»

Floppy drive enabled

JP6

pins 1 & 2 closed



Floppy drive disabled

JP6

pins 2 & 3 closed

»

Game Port (J4) enabled

JP7

pins 1 & 2 closed



Game Port (J4) disabled

JP7

pins 2 & 3 closed

»

Parallel port (J7) is set to LPT2

JP8

pins 1 & 2 closed



Parallel port (J7) is set to LPT3

JP8

pins 2 & 3 closed

»

Parallel port (J7) enabled

JP9

pins 1 & 2 closed



Parallel port (J7) disabled

JP9

pins 2 & 3 closed

»

Serial Port 2 (J6) enabled

JP10

pins 1 & 2 closed



Serial Port 2 (J6 disabled

JP10

pins 2 & 3 closed

»

Serial Port 2 (J6) is set to COM2

JP11

pins 1 & 2 closed



Serial Port 2 (J6) is set to COM4

JP11

pins 2 & 3 closed

»

Serial Port 1 (J5) is set to COM1

JP12

pins 1 & 2 closed



Serial Port 1 (J5) is set to COM3

JP12

pins 2 & 3 closed

»

Serial Port 1 (J5) enabled

JP13

pins 1 & 2 closed



Serial Port 1 (J5) disabled

JP13

pins 2 & 3 closed

»

Parallel port (J7) interrupt is IRQ7

JP14

pins 1 & 2 closed



Parallel port (J7) interrupt is IRQ5

JP14

pins 2 & 3 closed

»

Hard drive enabled

JP17

pins 1 & 2 closed



Hard drive disabled

JP17

pins 2 & 3 closed

I/O PORT ADDRESS SELECT

Address

Jumper JP3

Jumper JP16

26h/27h

pins 1 & 2 closed

pins 2 & 3 closed

2Ah/2Bh

pins 2 & 3 closed

pins 2 & 3 closed

2Eh/2Fh

pins 1 & 2 closed

pins 1 & 2 closed

34h/35h

pins 2 & 3 closed

pins 1 & 2 closed

MISCELLANEOUS TECHNICAL NOTES

Jumpers JP1, JP2 and JP15 are factory configured to pins 1 & 2 closed, do not alter.
