EXABYTE CORPORATION

EAGLE NEST IDE CONTROLLER CARD

Card Type

Hard drive controller card

Hard Drives supported

One IDE (AT) drives

Floppy drives supported

None

Data Bus

16-bit ISA

Card Size

Half-length, half-height card

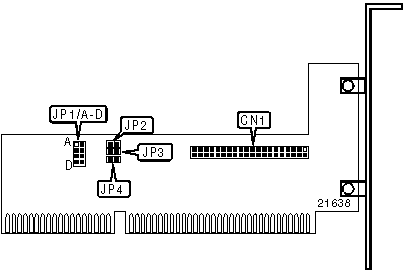

CONNECTIONS

Function

Location

40-pin primary IDE(AT) connector

CN1

BIOS ADDRESS SELECTION

Address

JP2

JP3

JP4

168h

Closed

Closed

Open

170h

Closed

Closed

Closed

1E8h

Closed

Open

Closed

PORT INTERRUPT SELECTION

IRQ

JP1/A

JP1/B

JP1/C

JP1/D

10

Open

Closed

Open

Open

11

Open

Open

Closed

Open

12

Open

Open

Open

Closed

15

Closed

Open

Open

Open
