PINE TECHNOLOGY

PT-607G

Data bus:

16-bit ISA

Size:

Half-length, full-height card

Hard drive supported:

Two IDE(AT) drives

Floppy drives supported:

Two 360KB, 720KB, 1.2MB, or 1.44MB drives

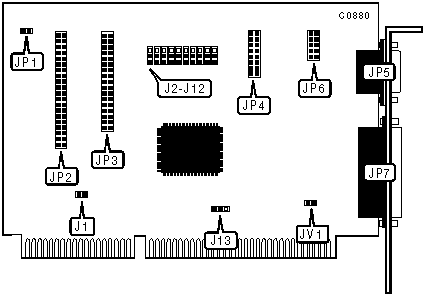

CONNECTIONS

Function

Location

2-pin connector - drive active LED

JP1

40-pin IDE(AT) connector

JP2

34-pin cable connector - floppy drive

JP3

16-pin game port

JP4

9-pin serial port 1 - external

JP5

10-pin serial port 2 - internal

JP6

25-pin parallel port - external

JP7

USER CONFIGURABLE SETTINGS

Function

Location

Setting



IOCHRDY disabled

J1

open



IOCHRDY enabled

J1

closed

»

IDE(AT) interface enabled

J2

pins 1 & 2 closed



IDE(AT) interface disabled

J2

pins 2 & 3 closed

»

Floppy drive interface enabled

J3

pins 1 & 2 closed



Floppy drive interface disabled

J3

pins 2 & 3 closed

USER CONFIGURABLE SETTINGS

Function

Location

Setting

»

Game port enabled

J4

pins 1 & 2 closed



Game port disabled

J4

pins 2 & 3 closed

»

IDE(AT) interface address 1F0-1F7h

J5

pins 1 & 2 closed



IDE(AT) interface address 170-177h

J5

pins 2 & 3 closed

»

Floppy drive address 3F2-3F7h

J11

pins 1 & 2 closed



Floppy drive address 372-377h

J11

pins 2 & 3 closed

»

Secure power source is in use by printer (standard current)

JV1

closed



Low-end power source is in use by printer (isolate current)

JV1

open

PARALLEL PORT ADDRESS SELECTION

Address

J10

J12

J13

»

378h (LPT1)

pins 1 & 2 closed

pins 1 & 2 closed

pins 1 & 2 closed



278h (LPT2)

pins 1 & 2 closed

pins 2 & 3 closed

pins 2 & 3 closed



LPT1 Disabled

pins 2 & 3 closed

pins 1 & 2 closed

N/A



LPT2 Disabled

pins 2 & 3 closed

pins 2 & 3 closed

N/A

SERIAL PORT ADDRESS SELECTION

Port 1 (JP5)

Port 2 (JP6)

J6

J7

J8

J9

»

COM1

COM2

pins 1 & 2 closed

pins 1 & 2 closed

pins 1 & 2 closed

pins 1 & 2 closed



COM1

COM4

pins 2 & 3 closed

pins 1 & 2 closed

pins 1 & 2 closed

pins 1 & 2 closed



COM2

COM3

pins 1 & 2 closed

pins 1 & 2 closed

pins 2 & 3 closed

pins 1 & 2 closed



COM3

COM4

pins 2 & 3 closed

pins 1 & 2 closed

pins 2 & 3 closed

pins 1 & 2 closed



COM1

Disabled

pins 1 & 2 closed

pins 2 & 3 closed

pins 1 & 2 closed

pins 1 & 2 closed



COM3

Disabled

pins 1 & 2 closed

pins 2 & 3 closed

pins 2 & 3 closed

pins 1 & 2 closed



Disabled

COM2

pins 1 & 2 closed

pins 1 & 2 closed

pins 1 & 2 closed

pins 2 & 3 closed



Disabled

COM4

pins 2 & 3 closed

pins 1 & 2 closed

pins 2 & 3 closed

pins 2 & 3 closed
