UNIDENTIFIED

BI-030C

Q1 /93

Data bus: 16-bit, ISA

Size: Half-length, half-height card

Hard drives supported: Two IDE (AT) Interface drives

Floppy drives supported: Two 360KB, 720KB, 1.2MB or 1.44MB drives

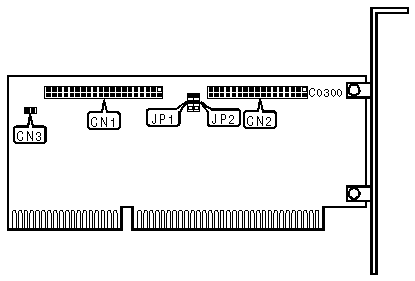

CONNECTIONS

Function

Location

40-pin IDE (AT) Interface connector

CN1

34-pin data cable connector-floppy drives

CN2

2-pin connector-drive active LED

CN3

USER CONFIGURABLE SETTINGS

Function

Location

Setting

»

Hard drive controller enabled

JP1

pins 2 & 3 closed



Hard drive controller disabled

JP1

pins 1 & 2 closed

»

Floppy drive controller enabled

JP2

pins 2 & 3 closed



Floppy drive controller disabled

JP2

pins 1 & 2 closed

MISCELLANEOUS TECHNICAL NOTES

This controller has no on-board software.
