VIVA COMPUTER COMPANY

H757BF

Data bus:

16-bit, ISA

Size:

Half-length, half-height card

Hard drive supported:

Two IDE (AT) Interface drives

Floppy drives supported:

Two 360KB, 720KB, 1.2MB, or 1.44MB drives

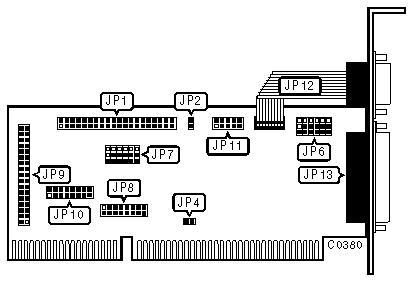

CONNECTIONS

Function

Location

40-pin IDE(AT) Interface connector

JP1

2-pin connector - Drive active LED

JP2

34-pin control cable connector - floppy drive

JP9

15-pin game port - internal

JP10

10-pin serial port (COM2/4) - internal

JP11

10-pin serial port (COM1/3) - external

JP12

25-pin parallel port (LPT1/2) - external

JP13

USER CONFIGURABLE SETTINGS

Function

Location

Setting

»

Parallel port is uni-directional

JP4

closed



Parallel port is bi-directional

JP4

open

»

Hard drive port address is 3F6, 3F7, 1F0-1F7h

JP7/Jumper 1

pins 1 & 2 closed



Hard drive port address is 376, 377, 170-177h

JP7/Jumper 1

pins 2 & 3 closed

»

Floppy drive booting sequence is A:/ B:

JP7/Jumper 2

pins 2 & 3 closed



Floppy drive booting sequence is B:/A:

JP7/Jumper 2

pins 1 & 2 closed

»

Floppy drive port address is 3F0-3F7h

JP7/Jumper 3

pins 1 & 2 closed



Floppy drive port address is 370-377h

JP7/Jumper 3

pins 2 & 3 closed

»

Hard drive enabled

JP7/Jumper 4

pins 2 & 3 closed



Hard drive disabled

JP7/Jumper 4

pins 1 & 2 closed

USER CONFIGURABLE SETTINGS

Function

Location

Setting

»

Floppy drive enabled

JP7/Jumper 5

pins 2 & 3 closed



Floppy drive disabled

JP7/Jumper 5

pins 1 & 2 closed

»

AT mode enabled

JP7/Jumper 6

pins 2 & 3 closed



XT mode enabled

JP7/Jumper 6

pins 1 & 2 closed

SERIAL PORT 1 (JP12) CONFIGURATION

COM

JP6/Jumper 1

JP6/Jumper 2

»

COM1

pins 2 & 3 closed

pins 1 & 2 closed



COM3

pins 1 & 2 closed

pins 2 & 3 closed



COM4

pins 2 & 3 closed

pins 2 & 3 closed



Disabled

pins 1 & 2 closed

pins 1 & 2 closed

SERIAL PORT 2 (JP11) CONFIGURATION

COM

JP6/Jumper 3

JP6/Jumper 4

COM2

pins 2 & 3 closed

pins 1 & 2 closed

COM3

pins 2 & 3 closed

pins 2 & 3 closed

COM4

pins 1 & 2 closed

pins 2 & 3 closed

Disabled

pins 1 & 2 closed

pins 1 & 2 closed

PARALLEL PORT (JP13) CONFIGURATION

LPT

JP6/Jumper 5

JP6/Jumper 6



LPT1

pins 2 & 3 closed

pins 2 & 3 closed

»

LPT2

pins 1 & 2 closed

pins 2 & 3 closed



LPT3

pins 2 & 3 closed

pins 1 & 2 closed



Disabled

pins 1 & 2 closed

pins 1 & 2 closed

SERIAL PORT 1 (JP12) INTERRUPT REQUEST

IRQ

JP8/Jumper 1

JP8/Jumper 2

JP8/Jumper 3

»

IRQ4

closed

open

open



IRQ3

open

closed

open



IRQ5

open

open

closed

SERIAL PORT 2 (JP11) INTERRUPT REQUEST

IRQ

JP8/Jumper 4

JP8/Jumper 5

JP8/Jumper 6

»

IRQ3

closed

open

open



IRQ4

open

closed

open



IRQ5

open

open

closed

PARALLEL PORT (JP13) INTERRUPT REQUEST

IRQ

JP8/Jumper 7

JP8/Jumper 8

»

IRQ7

closed

open



IRQ5

open

closed
