UNIDENTIFIED

TDC-8600

Data bus:

16-bit, ISA

Size:

Half-length, full-height card

Hard drive supported:

Up to seven SCSI devices

Floppy drives supported:

None

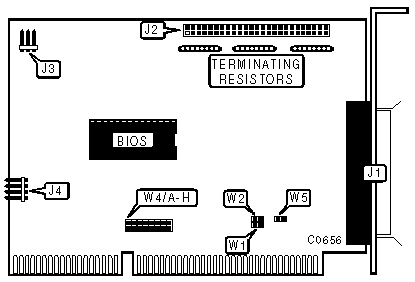

CONNECTIONS

Function

Location

50-pin SCSI connector - external

J1

50-pin SCSI connector - Internal

J2

Power connector

J3

4-pin connector - drive active LED

J4

USER CONFIGURABLE SETTINGS

Function

Location

Setting

»

Zero Wait State disabled

W5

open



Zero Wait State enabled

W5

closed

BIOS ADDRESS

Address

W1

W2

»

CA00h

open

open



C800h

open

closed



CE00h

closed

open



DE00h

closed

closed

INTERRUPT SELECT - W4

IRQ

A

B

C

D

E

F

G

H

»

IRQ5

open

open

closed

open

open

open

open

open



IRQ3

closed

open

open

open

open

open

open

open



IRQ4

open

closed

open

open

open

open

open

open



IRQ10

open

open

open

closed

open

open

open

open



IRQ11

open

open

open

open

closed

open

open

open



IRQ12

open

open

open

open

open

closed

open

open



IRQ14

open

open

open

open

open

open

closed

open



IRQ15

open

open

open

open

open

open

open

opens
