DIAMOND MULTIMEDIA SYSTEMS, INC.

SONIC SOUND LX

Category

Sound Card

Chipset/Controller

Opti

I/O Options

MIDI, Line in, Line out, Microphone in, Speaker out, Mitsumi CD, Panasonic CD, Sony CD, Sony audio, Mitsumi/Panasonic audio connectors

Maximum DRAM

N/A

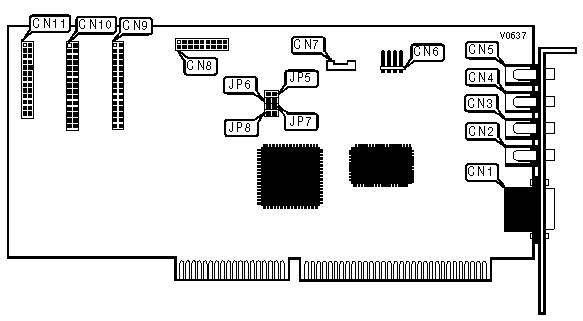

CONNECTIONS

Purpose

Location

Purpose

Location

15-pin MIDI/Game port

CN1

Mitsumi/Panasonic CD-Audio Conn.

CN7

Microphone-in

CN2

20 pin Daughter Board Conn.

CN8

Line in

CN3

30-pin Panasonic CD data connector

CN9

Line out

CN4

30-pin Mitsumi CD data connector

CN10

Speaker Out

CN5

24-pin Sony CD data connector

CN11

Sony CD audio connector

CN6



SYNTHESIS SELECT

Purpose

JP5

JP6

JP7

JP8

OPL3 FM Synthesis MINI music

Closed

Closed

Closed

Closed

OPL4 WAVE table synthesized music

Open

Open

Open

Open
