CREATIVE LABS, INC.

BLASTER CD 4X INTERFACE CARD

Card Type

CD-ROM Interface card

Hard Drives supported

IDE CD-ROM Drive

Floppy drives supported

None

Data Bus

16-bit ISA

Card Size

Full-length, half-height card

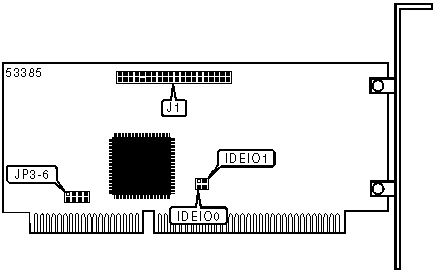

CONNECTIONS

Function

Location

IDE Interface

J1

IDE INTERFACE BASE I/O SELECT

Address

IDEIO0

IDEIO1



168h

Open

Open



170h

Closed

Open

»

1E8h

Open

Closed



IDE Interface disabled

Closed

Closed

IDE INTERFACE IRQ SELECT

IRQ

JP3

JP4

JP5

JP6



15

Closed

Open

Open

Open



12

Open

Closed

Open

Open

»

11

Open

Open

Closed

Open



10

Open

Open

Open

Closed



Disabled

Open

Open

Open

Open
