KT TECHNOLOGY PTE LTD.

SOUND ZAPPER PRO 2

Card Type

Sound card

Chipset Controller

ESS 1688F

I/O Options

CD-ROM audio (3), game/MIDI port, line in, microphone, speaker, volume

Maximum DRAM

N/A

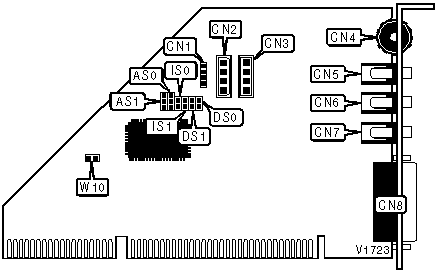

CONNECTIONS

Purpose

Location

Purpose

Location

Sony CD - audio in

CN1

Line in

CN5

Panasonic CD - audio in

CN2

Mic in

CN6

Mitsumi CD - audio in

CN3

Speaker out

CN7

Volume

CN4

Game/MIDI port

CN8

I/O ADDRESS

Address

AS0

AS1

»

220h

Pins 2 & 3 closed

Pins 2 & 3 closed



230h

Pins 1 & 2 closed

Pins 2 & 3 closed



240h

Pins 2 & 3 closed

Pins 1 & 2 closed



250h

Pins 1 & 2 closed

Pins 1 & 2 closed

INTERRUPT

IRQ

IS0

IS1



2/9

Open

Open



5

Closed

Open

»

7

Open

Closed



10

Closed

Closed

DMA SELECT

Channel

DS0

DS1



0

Closed

Open

»

1

Open

Closed



3

Closed

Closed



Disabled

Open

Open

GAME PORT

Setting

W10

Disabled

Open

Enabled

Closed
