IOTECH, INC.

PERSONAL488

Card Type

IEEE 488

Chipset

NEC PD7210/IOTech IOT7210

I/O Options

IEEE 488 bus

Data Bus

8-bit ISA

Card Size

Full height, half length

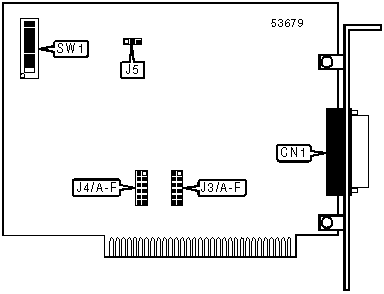

CONNECTIONS

Function

Label

IEEE 488 bus interface

CN1

USER CONFIGURABLE SETTINGS

Setting

Label

Position

»

Card generates clock source

J5

Pins 2 & 3 closed



ISA bus generates clock source

J5

Pins 1 & 2 closed

INTERRUPT SELECTION

Setting

J4/A

J4/B

J4/C

J4/D

J4/E

J4/F

SW1/1

SW1/2

SW1/3



2

Closed

Open

Open

Open

Open

Open

On

Off

On



3

Open

Closed

Open

Open

Open

Open

Off

Off

On



4

Open

Open

Closed

Open

Open

Open

On

On

Off



5

Open

Open

Open

Closed

Open

Open

Off

On

Off



6

Open

Open

Open

Open

Closed

Open

On

Off

Off

»

7

Open

Open

Open

Open

Open

Closed

Off

Off

Off



Disabled

Open

Open

Open

Open

Open

Open

N/A

N/A

N/A

BASE I/O ADDRESS SELECTION

Setting

SW1/4

SW1/5

»

02E1h

On

On



22E1h

Off

On



42E1h

On

Off



62E1h

Off

Off

DMA SELECTION

Setting

J3/A

J3/B

J3/C

J3/D

J3/E

J3/F

»

1

Closed

Closed

Open

Open

Open

Open



2

Open

Open

Closed

Closed

Open

Open



3

Open

Open

Open

Open

Closed

Closed



Disabled

Open

Open

Open

Open

Open

Open

WAIT STATE SELECTION

Setting

SW1/6

SW1/7

SW1/8

»

0

Off

Off

Off



1

Off

Off

On



3

Off

On

On



5

On

On

On
