INNOVATIVE INTEGRATION

ADC64 (REV. C)

Card Type

Digital I/O card

I/O Options

Digital/analog I/O connector, factory test connector, memory expansion connector, serial port, emulator connector

Data Bus

32-bit PCI

Card Size

Three-quarter length, full-height card

CONNECTIONS

Function

Label

Function

Label

100-pin digital/analog I/O connector

CN1

14-pin emulation connector

CN4

Factory test connector - Do not use

CN2

14-pin serial connector

CN5

96-pin memory expansion connector

CN3

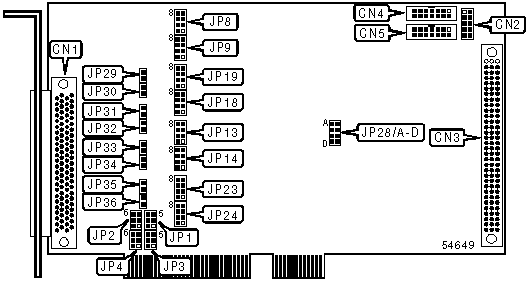

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

A/D channel 0 S.E. mux input

JP29

Closed



A/D channel 0 Diff mux input

JP29

Open

»

A/D channel 1 S.E. mux input

JP30

Closed



A/D channel 1 Diff mux input

JP30

Open

»

A/D channel 4 S.E. mux input

JP31

Closed



A/D channel 4 Diff mux input

JP31

Open

»

A/D channel 5 S.E. mux input

JP32

Closed



A/D channel 5 Diff mux input

JP32

Open

»

A/D channel 2 S.E. mux input

JP33

Closed



A/D channel 2 Diff mux input

JP33

Open

»

A/D channel 3 S.E. mux input

JP34

Closed



A/D channel 3 Diff mux input

JP34

Open

»

A/D channel 6 S.E. mux input

JP35

Closed



A/D channel 6 Diff mux input

JP35

Open

»

A/D channel 7 S.E. mux input

JP36

Closed



A/D channel 7 Diff mux input

JP36

Open

A/D INPUT RANGE CHANNEL 0

Range

JP8



+/-5v

Pins 1 & 3 closed



+/-2.5v

Pins 2 & 4 closed

»

+/-10v

Pins 3 & 5 closed



0v-10v

Pins 1 & 3, 6 & 8 closed



-10v-0v

Pins 1 & 3, 7 & 8 closed

A/D INPUT RANGE CHANNEL 1

Range

JP9



+/-5v

Pins 1 & 3 closed



+/-2.5v

Pins 2 & 4 closed

»

+/-10v

Pins 3 & 5 closed



0v-10v

Pins 1 & 3, 6 & 8 closed



-10v-0v

Pins 1 & 3, 7 & 8 closed

A/D INPUT RANGE CHANNEL 2

Range

JP19



+/-5v

Pins 1 & 3 closed



+/-2.5v

Pins 2 & 4 closed

»

+/-10v

Pins 3 & 5 closed



0v-10v

Pins 1 & 3, 6 & 8 closed



-10v-0v

Pins 1 & 3, 7 & 8 closed

A/D INPUT RANGE CHANNEL 3

Range

JP18



+/-5v

Pins 1 & 3 closed



+/-2.5v

Pins 2 & 4 closed

»

+/-10v

Pins 3 & 5 closed



0v-10v

Pins 1 & 3, 6 & 8 closed



-10v-0v

Pins 1 & 3, 7 & 8 closed

A/D INPUT RANGE CHANNEL 4

Range

JP13



+/-5v

Pins 1 & 3 closed



+/-2.5v

Pins 2 & 4 closed

»

+/-10v

Pins 3 & 5 closed



0v-10v

Pins 1 & 3, 6 & 8 closed



-10v-0v

Pins 1 & 3, 7 & 8 closed

A/D INPUT RANGE CHANNEL 5

Range

JP14



+/-5v

Pins 1 & 3 closed



+/-2.5v

Pins 2 & 4 closed

»

+/-10v

Pins 3 & 5 closed



0v-10v

Pins 1 & 3, 6 & 8 closed



-10v-0v

Pins 1 & 3, 7 & 8 closed

A/D INPUT RANGE CHANNEL 6

Range

JP23



+/-5v

Pins 1 & 3 closed



+/-2.5v

Pins 2 & 4 closed

»

+/-10v

Pins 3 & 5 closed



0v-10v

Pins 1 & 3, 6 & 8 closed



-10v-0v

Pins 1 & 3, 7 & 8 closed

A/D INPUT RANGE CHANNEL 7

Range

JP24



+/-5v

Pins 1 & 3 closed



+/-2.5v

Pins 2 & 4 closed

»

+/-10v

Pins 3 & 5 closed



0v-10v

Pins 1 & 3, 6 & 8 closed



-10v-0v

Pins 1 & 3, 7 & 8 closed

PROCESSOR INTERRUPT SELECTION

Interrupt

JP28/A

JP28/B

JP28/C

JP28/D

PCI write FIFO empty (INT0)

Closed

Open

Open

Open

PCI read FIFO full (INT1)

Open

Closed

Open

Open

Analog converter interrupt (INT2)

Open

Open

Closed

Open

PCI bus interrupt (INT3)

Open

Open

Open

Closed

D/A CHANNEL 0 OUTPUT RANGE SELECTION

Range

JP1

JP2

»

+/-10v

Pins 1 & 2 closed

Open



+/-5v

Pins 3 & 4 closed

Open



+/-2.5v

Pins 5 & 6 closed

Open



0v-10v

Pins 3 & 4 closed

Pins 4 & 6 closed



-10v-0v

Pins 3 & 4 closed

Pins 2 & 4 closed

D/A CHANNEL 1 OUTPUT RANGE SELECTION

Range

JP3

JP4

»

+/-10v

Pins 1 & 2 closed

Open



+/-5v

Pins 3 & 4 closed

Open



+/-2.5v

Pins 5 & 6 closed

Open



0v-10v

Pins 3 & 4 closed

Pins 4 & 6 closed



-10v-0v

Pins 3 & 4 closed

Pins 2 & 4 closed
