LABWAY CORPORATION

LABSOUND #760

Card Type

Sound card

Chip Set

Unidentified

Maximum Onboard Memory

Unidentified

I/O Options

IDE CD-ROM interface, audio in - CD-ROM (2), speaker out (2), line out (2), line in (2), microphone in (2), game/MIDI port, wavetable connector

Data Bus

16-bit ISA

Card Size

Full-length, full-height card

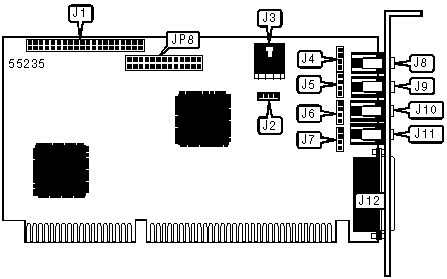

CONNECTIONS

Function

Label

Function

Label

IDE CD-ROM interface

J1

Speaker out - external

J8

Audio in - CD-ROM - internal (IDE)

J2

Line out - external

J9

Audio in - CD-ROM - external (ATAPI)

J3

Line in - external

J10

Speaker out - internal

J4

Microphone in - external

J11

Line out - internal

J5

Game/MIDI port

J12

Line in - internal

J6

Wavetable connector

JP8

Microphone in - internal

J7
