PROLINK COMPUTER INC.

SOUNDPLUS-ES488+

Card Type

Sound/CD-ROM

Chipset Controller

ES-488

I/O Options

CD ROM interface(3), CD audio(2), Game port (1), Microphone jack (1), Line-in (1), Speaker jack (1), Volume

Maximum Dram

N/A

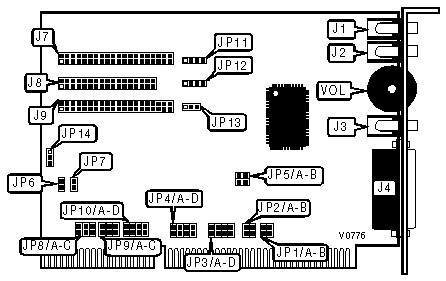

CONNECTIONS

Purpose

Location

Purpose

Location

Microphone jack

J1

Panasonic CD ROM

J9

Line-in jack

J2

Mitsumi CD Audio in

JP11

Speaker jack

J3

Sony CD Audio - in

JP12

15-pin Game port

J4

Panasonic CD Audio - in

JP13

Mitsumi CD ROM

J7

Volume Control

VOL

Sony CD ROM

J8



GAME PORT SELECT

Setting

JP5/A

JP5/B

Enabled

Closed

Open

Disabled

Open

Closed

DRQ SELECT

Setting

JP1/A

JP1/B

»

DRQ1

Closed

Open



DRQ3

Open

Closed

DACK SELECT

Setting

JP2/A

JP2/B

»

DACK1

Closed

Open



DACK3

Open

Closed

INTERRUPT SELECT

IRQ

JP3/A

JP3/B

JP3/C

JP3/D

»

IRQ7

Open

Open

Open

Closed



IRQ2

Closed

Open

Open

Open



IRQ3

Open

Closed

Open

Open



IRQ5

Open

Open

Closed

Open

I/O ADDRESS SELECT

Address

JP4/A

JP4/B

JP4/C

JP4/D

»

220h

Closed

Closed

Open

Open



240h

Open

Open

Closed

Closed

CD-ROM ADDRESS

Address

JP6

JP7

»

300h

Closed

Closed



320h

Closed

Open



340h

Open

Closed



360h

Open

Open

MISCELLANIOUS TECHNICAL NOTE

Do not set the CD-ROM address to 360h for a Panasonic CD-ROM.

CD-ROM TYPE

Setting

JP14

»

Panasonic

Pins 2 & 3 closed



Sony/Mitsumi

Pins 1 & 2 closed

CD-ROM INTERRUPT SELECT

IRQ

JP10/A

JP10/B

JP10/C

JP10/D

IRQ3

Closed

Open

Open

Open

IRQ4

Open

Closed

Open

Open

IRQ5

Open

Open

Closed

Open

IRQ6

Open

Open

Open

Closed

DACK SELECT

DACK

JP9/A

JP9/B

JP9/C

DACK1

Closed

Open

Open

DACK2

Open

Closed

Open

DACK3

Open

Open

Closed

DRQ SELECT

DRQ

JP8/A

JP8/B

JP8/C

DRQ1

Closed

Open

Open

DRQ2

Open

Closed

Open

DRQ3

Open

Open

Closed
