QUATECH, INC.

ES-100D, ESB-10

Card Type

Serial

Chip Set

Unidentified

I/O Options

Serial ports (8)

Data Bus

16-bit ISA

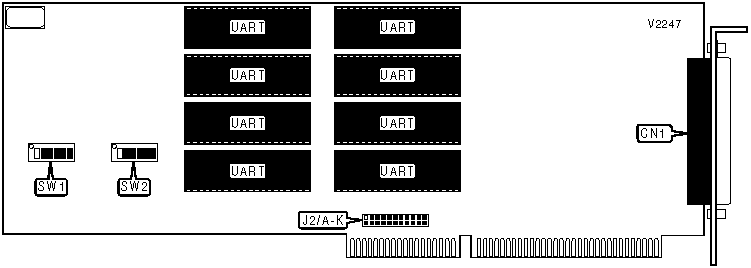

CONNECTIONS

Function

Label

Serial ports via DB-78 connector

CN1

Note:Standard DB-25 serial ports are provided on an included adapter cable.

USER CONFIGURABLE SETTINGS

Function

Label

Position

»

Factory configured - do not alter

SW2/5

N/A

»

Address+7 register is scratchpad register

SW2/6

Off



Address+7 register is interrupt status register

SW2/6

On

SERIAL PORT ADDRESS

Setting

SW1/1

SW1/2

SW1/3

SW1/4

SW1/5



0000h

On

On

On

On

On



0040h

On

On

On

On

On



0080h

On

On

On

On

On



00C0h

On

On

On

On

On



0100h

On

On

On

On

On

»

0300h

On

On

On

On

On



FEC0h

Off

Off

Off

Off

Off



FF00h

Off

Off

Off

Off

Off



FF40h

Off

Off

Off

Off

Off



FF80h

Off

Off

Off

Off

Off



FFC0h

Off

Off

Off

Off

Off

SERIAL PORT ADDRESS (CON’T)

Setting

SW1/6

SW2/1

SW2/2

SW2/3

SW2/4



0000h

On

On

On

On

On



0040h

On

On

On

On

Off



0080h

On

On

On

Off

On



00C0h

On

On

On

Off

Off



0100h

On

On

Off

On

On

»

0300h

On

Off

Off

On

On



FEC0h

Off

Off

On

Off

Off



FF00h

Off

Off

Off

On

On



FF40h

Off

Off

Off

On

Off



FF80h

Off

Off

Off

Off

On



FFC0h

Off

Off

Off

Off

Off

Note: A total of 1024 base address settings are available. The switches are a binary representation of the decimal memory addresses. SW1/1 is the Most Significant Bit and switch SW2/4 is the Least Significant Bit. The switches have the following decimal values: SW1/1=32768, SW1/2=16384, SW1/3=8192, SW1/4=4096, SW1/5=2048, SW1/6=1024, SW2/1=512, SW2/2=256, SW2/3=128, SW2/4=64. Turn off the switches and add the values of the switches that are off to obtain the correct memory address. (Off=1, On=0) Each port takes an additional 8 bytes after this address, for a total of 64 bytes.

SERIAL PORT INTERRUPT

Setting

J2/A

J2/B

J2/C

J2/D

J2/E

J2/F



IR/FONT>

Closed

Open

Open

Open

Open

Open



IRQ3

Open

Closed

Open

Open

Open

Open

»

IRQ4

Open

Open

Closed

Open

Open

Open



IRQ5

Open

Open

Open

Closed

Open

Open



IRQ6

Open

Open

Open

Open

Closed

Open



IRQ7

Open

Open

Open

Open

Open

Closed



IRQ10

Open

Open

Open

Open

Open

Open



IRQ11

Open

Open

Open

Open

Open

Open



IRQ12

Open

Open

Open

Open

Open

Open



IRQ14

Open

Open

Open

Open

Open

Open



IRQ15

Open

Open

Open

Open

Open

Open

SERIAL PORT INTERRUPT (CON’T)

Setting

J2/G

J2/H

J2/I

J2/J

J2/K



IR/FONT>

Open

Open

Open

Open

Open

»

IRQ3

Open

Open

Open

Open

Open



IRQ4

Open

Open

Open

Open

Open



IRQ5

Open

Open

Open

Open

Open



IRQ6

Open

Open

Open

Open

Open



IRQ7

Open

Open

Open

Open

Open



IRQ10

Closed

Open

Open

Open

Open



IRQ11

Open

Closed

Open

Open

Open



IRQ12

Open

Open

Closed

Open

Open



IRQ14

Open

Open

Open

Closed

Open



IRQ15

Open

Open

Open

Open

Closed
